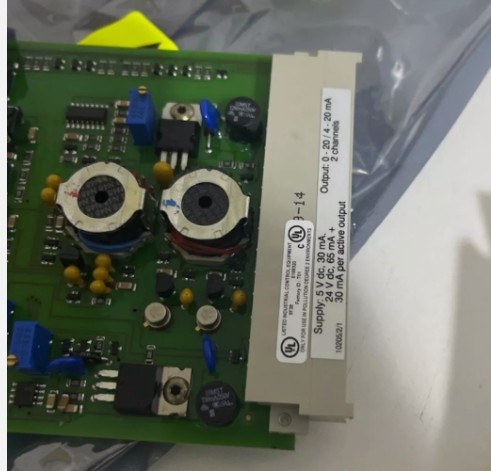

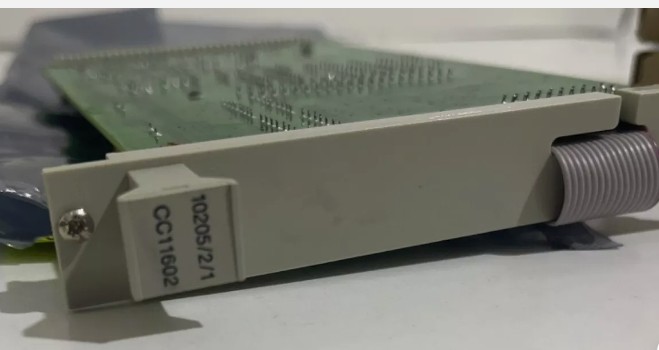

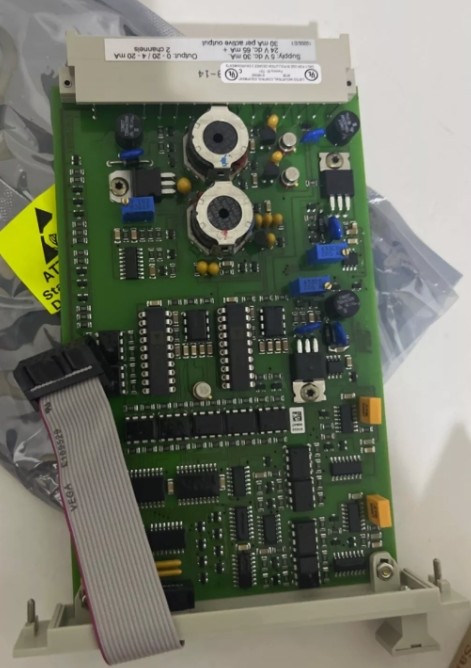

Honeywell 10205/2/1 Modulo di uscita analogico a prova di guasto

Honeywell 10205/2/1 Modulo di uscita analogico a prova di guasto

Honeywell 10205/2/1 Modulo di uscita analogico a prova di guasto.pdf

Dettagli del prodotto:

Il modulo di uscita analogica a prova di guasto 10205/2/1 ha due canali di uscita da 0 ((4) - 20 mA per applicazioni di controllo analogo.

Il carico può essere solo resistivo o capacitivo. I carichi induttivi causeranno la segnalazione di un difetto del modulo di uscita analogo. Le due uscite analogiche sono galvanicamente isolate dal 24 Vdc e dal 5 Vdc.

I pin 0 V 1 e 0 V 2 sono interconnessi sul modulo. Ogni canale di uscita analogico è costituito da un convertitore D/A a 12 bit per il valore di uscita e da un convertitore A/D che legge il valore di uscita.Con il convertitore A/D è possibile verificare il corretto funzionamento del convertitore D/AAll'interno del tempo di sicurezza del processo configurato, le uscite analogiche sono testate per:

• valore di uscita corretto (valore corrente ± 5%),

• capacità di disenergizzarsi e

• interconnessione tra le uscite analogiche.

Se vengono utilizzati backplanes I/O, il modulo di uscita analogico 10205/2/1 richiede un modulo 10205/A/. su ogni canale.che consente al supervisore e/o al processore di disattivare le uscite, indipendentemente dal risultato del valore di applicazione.

The analog output module 10205/2/1 can only be used in non-redundant I/O configurations as it is not possible to put current outputs in parallel (which would be required for redundant I/O configurations).
