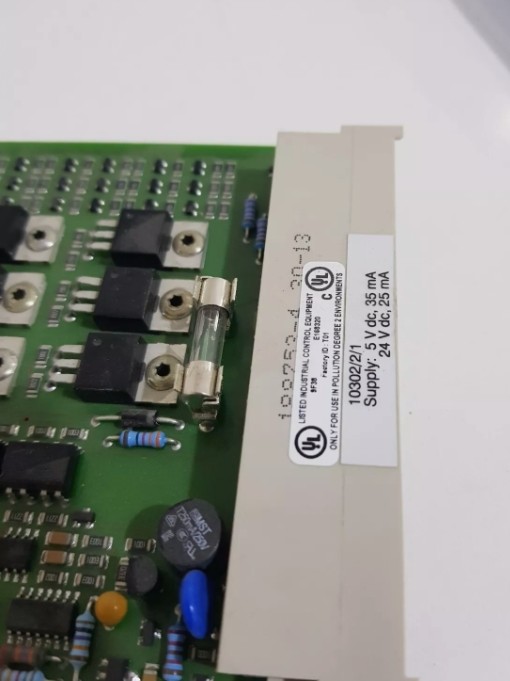

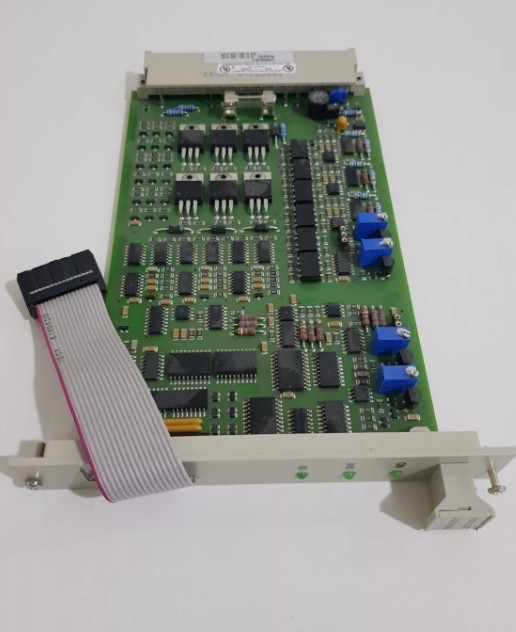

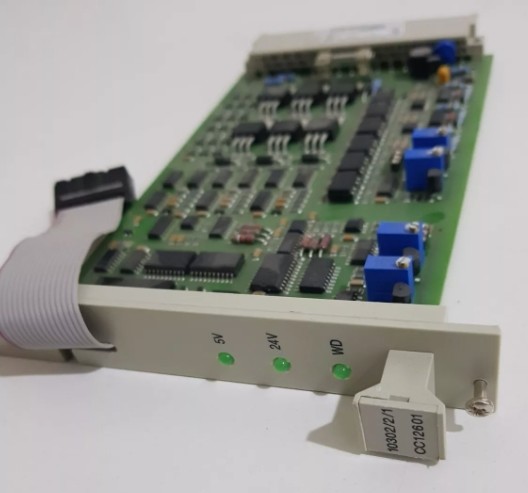

Honeywell 10302/2/1 Ripetitore di controllo

Honeywell 10302/2/1 Ripetitore di controllo

Honeywell 10302/2/1 Watchdog Repeater.pdf

Dettagli del prodotto:

Il ripetitore di controllo 10302/2/1 è un modulo che monitora i 5 Vdc e i 24 Vdc forniti ai moduli I/O.L'uscita di controllo del ripetitore di controllo è collegata all'ingresso di controllo dei moduli di uscita la cui alimentazione (5 Vdc e/o 24 Vdc) è monitorata.

Un ripetitore di controllo è richiesto nei seguenti casi:

• in configurazioni a più PSU, per ogni successiva unità di alimentazione da 24 Vdc a 5 Vdc, ad esempio PSU 2, 3, 4.

• se il 24 Vdc è alimentato da un alimentatore M24-20 HE o M24-12 HE.

• se il 24 Vdc è alimentato da una fonte di alimentazione in grado di fornire tensioni di alimentazione superiori a 31,0 Vdc.(La tensione massima di uscita dell'alimentazione a 24 Vdc deve essere inferiore a 37 Vdc in caso di singola o doppia falla dell'unità di alimentazione a 24 Vdc- Sì.

• se la corrente di controllo richiesta supera i 900 mA.

• in configurazioni che combinano I/O ridondanti e non ridondanti, al fine di creare l'output di controllo per i moduli di uscita della parte I/O non ridondante.

• in configurazioni con parti centrali ridondanti e I/O non ridondanti, al fine di monitorare l'alimentazione a 5 Vdc (se non viene eseguito il monitoraggio a 5 Vdc)

Il ripetitore di controllo richiede una connessione orizzontale del bus, il che significa che deve essere riservato uno spazio nei rack I/O (posizioni 1, 2, 11-18).

Un ripetitore di controllo deve essere sempre posizionato nella sezione I/O i cui moduli di uscita sono monitorati da tale ripetitore di controllo.Ciò significa che i ripetitori di controllo in configurazioni con sezioni di I/O multiple (ridondanti) non possono essere installati in modo da controllare l'altra sezione di I/O..

Il ripetitore del cane da guardia può essere sostituito con l'alimentazione accesa, ma la parte centrale si spegnerà,o entrambe le parti centrali si spegneranno se utilizzate in una configurazione con parti centrali ridondanti e I/O non ridondanti.

Il ripetitore di controllo è dotato di un connettore maschio conforme alla norma DIN 41612, tipo F, con le righe "d", "b" e "z".
