GE IS200DAMAG1BBB Amplificatore e interfaccia del driver di cancello

GE IS200DAMAG1BBB Amplificatore e Interfaccia Driver di Gate

Dettagli del prodotto:

L'IS200DAMAG1BBB è una scheda inverter sviluppata da General Electric (GE) come parte del GE Drive Control System, specificamente per l'uso nella serie Innovation 620 frame low-voltage drive, e come parte del sistema di gestione turbine a gas e vapore GE Mark VI Speedtronic per l'azionamento Innovation.

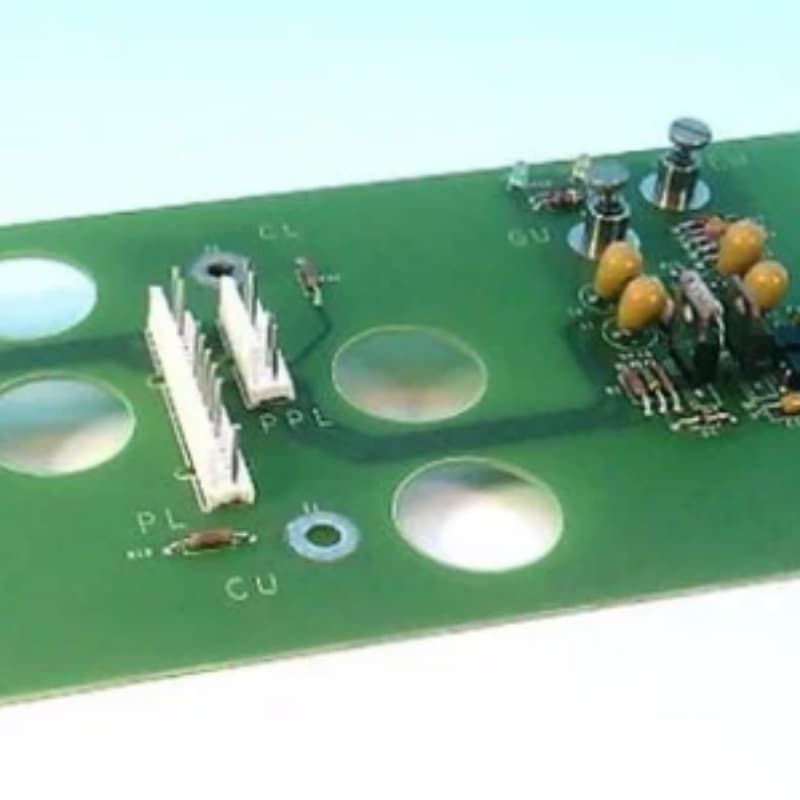

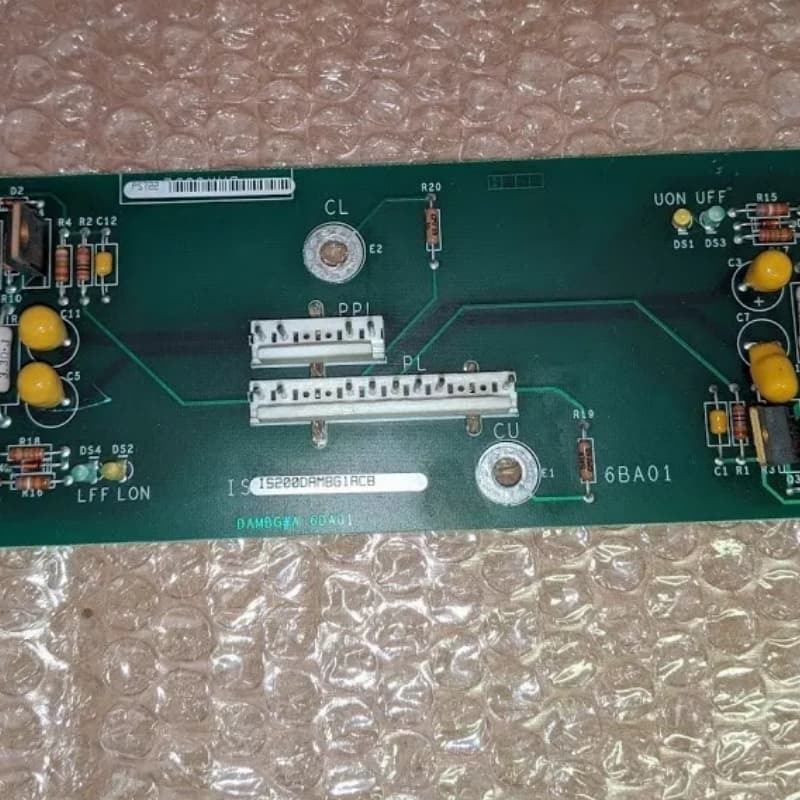

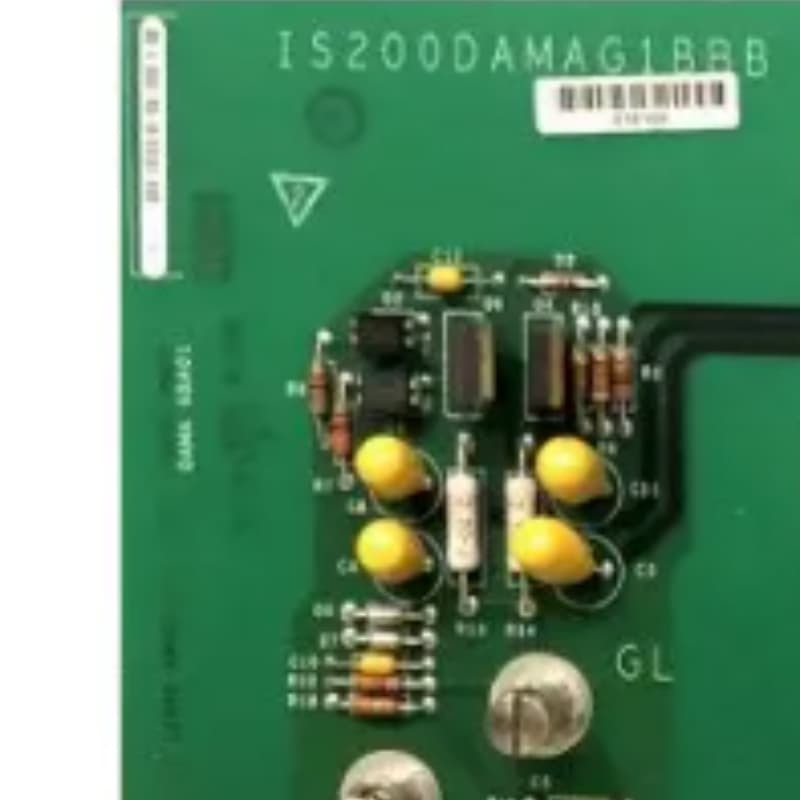

La scheda è un circuito stampato (PCB), di piccole dimensioni e rettangolare, con componenti concentrati su entrambi i lati della scheda e con la stessa configurazione dei componenti su entrambi i lati. Fa parte della famiglia di dispositivi GE 193x, che vengono utilizzati principalmente nella gestione operativa delle turbine industriali a gas e vapore.

La sua funzione principale è quella di fungere da amplificatore e scheda di interfaccia del driver di gate, collegando il dispositivo di commutazione di potenza (IGBT) al telaio di controllo principale, ed è responsabile dell'amplificazione della corrente per pilotare il driver di gate finale della gamba di fase del ponte di potenza del driver principale. Tre schede sono fissate per ogni driver, una per ogni gamba di fase, e possono essere collegate direttamente alla scheda Bridge Personality Interface, così come ai terminali di gate, emettitore e collettore dell'IGBT.

Tradotto con DeepL.com (versione gratuita)

Parametri di prestazione:
è adatto per applicazioni ad alta potenza con tensioni nominali fino a 690 volt, correnti nominali fino a 1700 amp e potenze nominali di azionamento corrispondenti ai telai 620.
Gli alimentatori del driver di gate sono disponibili in tensioni specifiche: +15V (P15L) e -7,5V (N7L) per il driver di gate inferiore e +15V (P15U) e -7,5V (N7U) per il driver di gate superiore.

Caratteristiche:
1. Dispone di slot dual in-line memory module (DIMM) per l'archiviazione dei parametri, porta Ethernet per la comunicazione, LED indicatori di stato e capacità di aggiornamento del firmware integrata.

2. Dotato di semiconduttori di potenza, driver di gate e circuiti di protezione per controllare il flusso di potenza nel sistema di azionamento.

3. Progettato in modo robusto per resistere ad ambienti industriali difficili con elevata resistenza a temperatura, vibrazioni e umidità. Dispone inoltre di funzioni diagnostiche avanzate che forniscono informazioni dettagliate sulle prestazioni e sullo stato del motore per una facile manutenzione e risoluzione dei problemi ed è compatibile con un'ampia gamma di motori CA per un'ampia gamma di applicazioni industriali.

4. Versatile, programmabile e personalizzabile per soddisfare le esigenze specifiche di varie applicazioni di controllo motore.

5. Facile installazione e perfetta integrazione con altri componenti dell'azionamento della serie Innovation.

​
