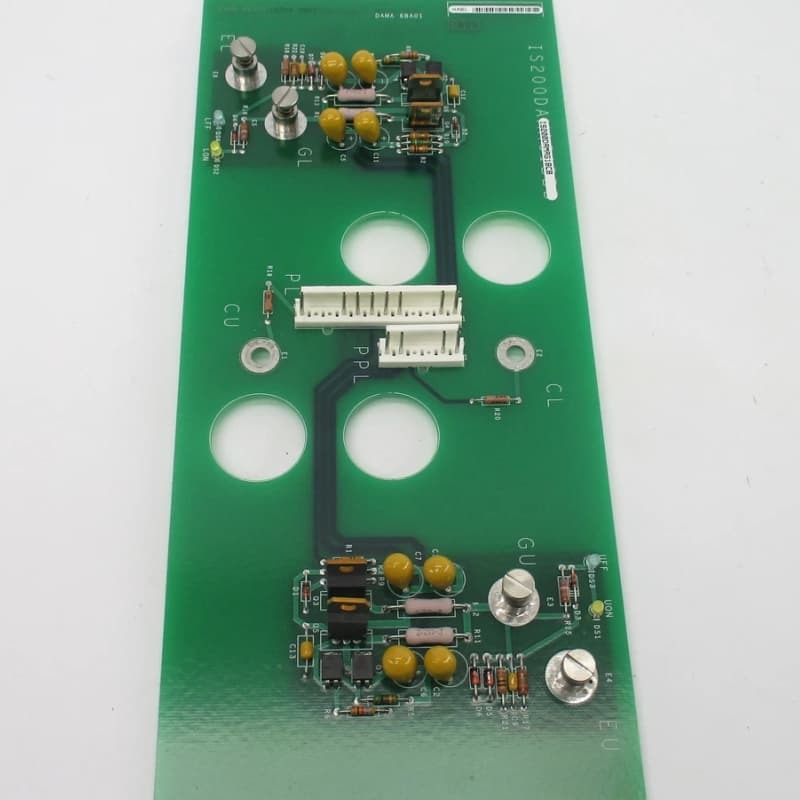

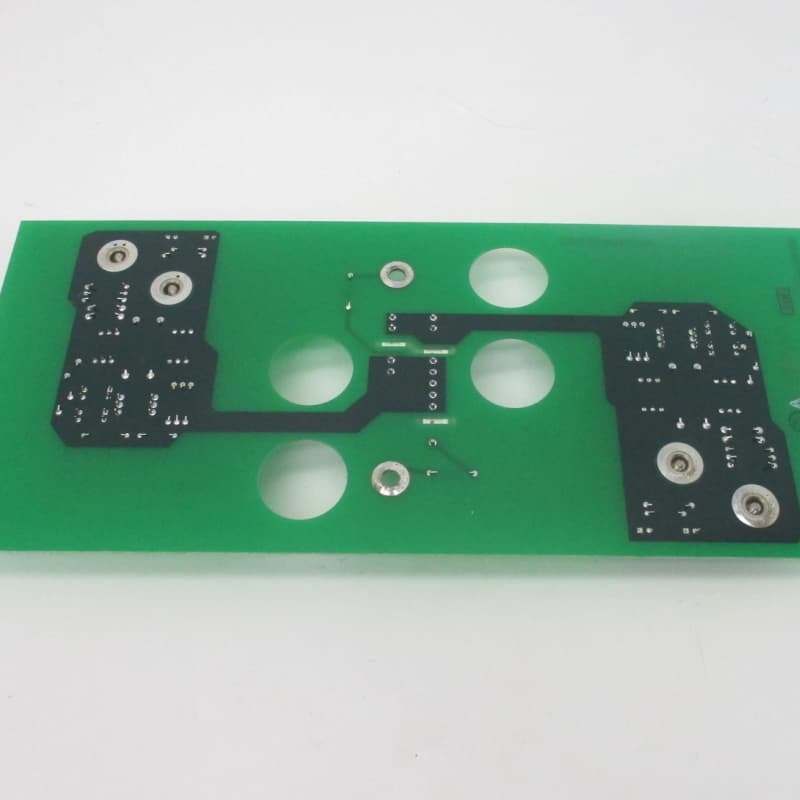

Scheda a circuito stampato GE Mark VI IS200DAMAG1BCB

Descrizione del prodotto:

La GE Mark VI IS200DAMAG1BCB è una scheda a circuito stampato, parte del sistema di controllo del motore GE e dei sistemi Mark VI Speedtronic per turbine a gas/vapore.

 Come scheda di interfaccia/amplificatore di pilotaggio gate, collega gli IGBT (tipicamente Powerrex CM1000HA-28H) al rack di controllo principale, con uno per gamba di fase e tre per azionamento. È dotata di indicatori LED (DS1-DS4) che mostrano gli stati degli IGBT, connettori per i terminali IGBT e l'interfaccia Bridge Personality, e gestisce fino a 690V/1700A, adatta per azionamenti a bassa tensione a 620 telai in applicazioni industriali ad alta potenza.

Caratteristiche:

L'IS200DAMAG1BCB funge da scheda di interfaccia/amplificatore di pilotaggio gate con la funzione principale di connessione e controllo:

Il collegamento elettrico dei moduli IGBT della gamba di fase superiore e inferiore alla scheda Bridge Property Interface (BPIA) è realizzato tramite connettori verticali a 12 e 6 pin per la trasmissione di segnali e alimentazione.

Il feedback in tempo reale dello stato dell'IGBT è fornito da quattro LED (due gialli e due verdi), con la luce gialla che indica che l'IGBT corrispondente è acceso e la luce verde che indica che è spento, per un facile monitoraggio visivo dello stato operativo.

Come parte del sistema di azionamento a bassa tensione GE Innovation Series 620 Frame e del sistema di controllo turbine Mark VI Speedtronic, l'IGBT supporta il controllo dell'azionamento di turbine industriali a gas o vapore ed è l'interfaccia chiave tra il dispositivo di commutazione di potenza e il telaio di controllo principale.
