Scheda di interfaccia Gate Driver GE Mark VI IS200DAMDG2AAA

Descrizione del prodotto:

IlIS200DAMDG2AAAè una scheda di interfaccia per amplificatori a portata di General Electric (GE) appartenente alla serie Mark VI Turbine Control System,che è utilizzato principalmente per sistemi di gestione e controllo di gruppi di azionamento automatizzati per gas compatibili con le tecnologie genetiche, turbine a vapore ed eoliche, con l'aggiunta di nuovi scenari di turbine eoliche rispetto alla serie Mark V predecessore.

Si tratta di una delle sei varianti della serie DAM di schede di azionamento a cancello e funge da scheda di interfaccia tra il telaio di controllo e i dispositivi di commutazione di potenza (IGBT) nel sistema di azionamento a bassa tensione,con una tensione di potenza non superiore a 50 kVA.

Caratteristiche:

Funzione di base:Funge da interfaccia tra il telaio di controllo e l'IGBT, collegando la scheda di interfaccia caratteristica del ponte, il cancello,terminali dell'emittente e del collettore dell'IGBT per realizzare la trasmissione e il controllo del segnale, senza amplificazione di potenza.

Potenza e specifiche:potenza nominale corrisponde a 92 quadri o 125 quadri, ogni driver può essere configurato con 3 unità, ogni unità contiene 1 modulo IGBT doppio (ad esempio Powerrex CM200DY-28H), che controlla una gamba di fase.

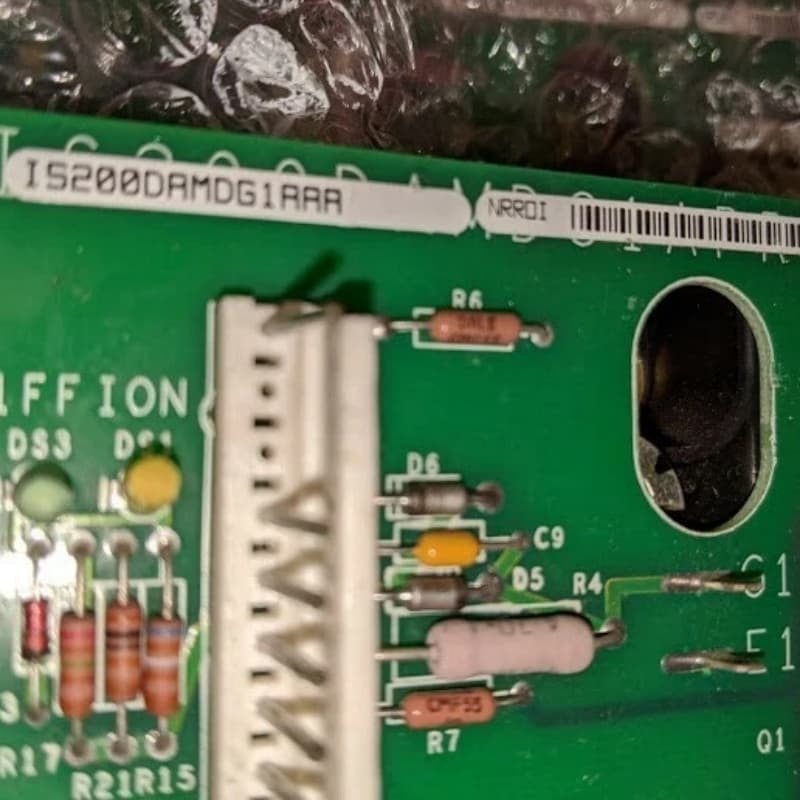

Indicazione dello stato:dotato di 4 LED, con giallo 1ON (DS1) e 2ON (DS3) che indicano che gli IGBT superiore e inferiore sono accesi, e verde 1FF (DS2) e 2FF (DS4) che indicano che sono spenti,fornire un feedback intuitivo sullo stato operativo.

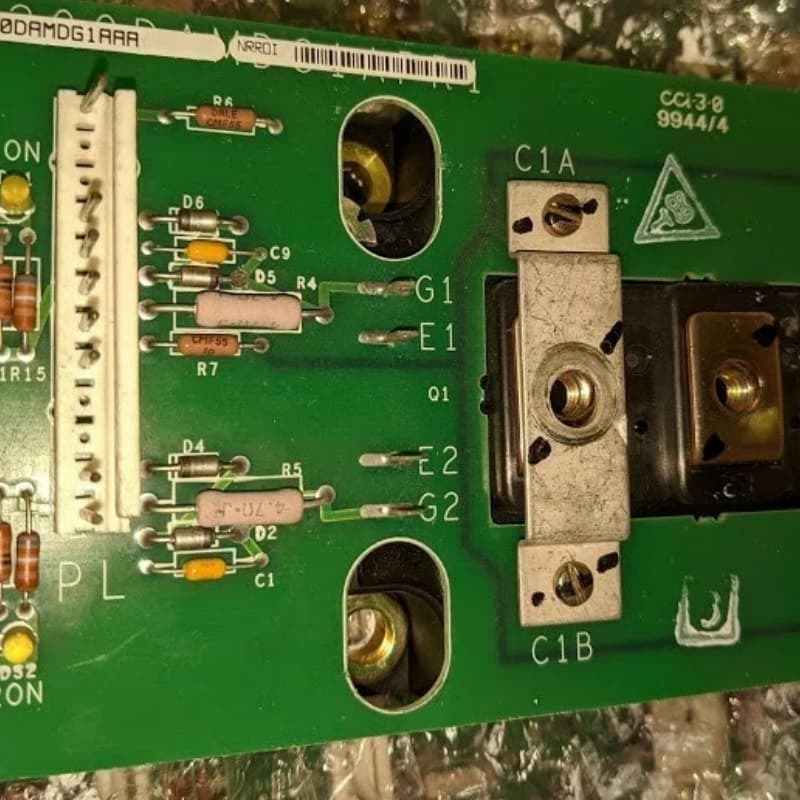

Configurazione della connessione:Contiene 12 pin di connessione IGBT (ad esempio, C1, G1IN, COM1, C2, ecc.), senza fusibili, punti di prova o parti configurabili, per una progettazione semplice.

Numero di modello e disegno:Il codice di numerazione del modello comprende l'abbreviazione funzionale DAMD, il gruppo 2 della serie Mark VI, il rivestimento regolare del PCB, la produzione locale e altro ancora;Il fattore di forma a forma di C permette una facile integrazione e il montaggio su tavole più grandi.

Parametri tecnici:
