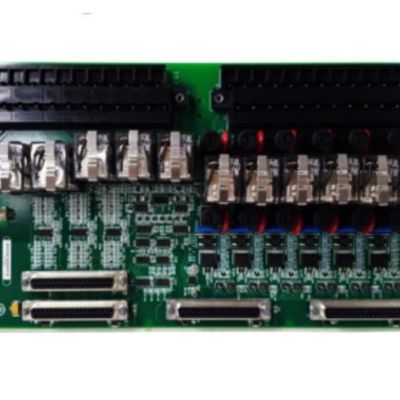

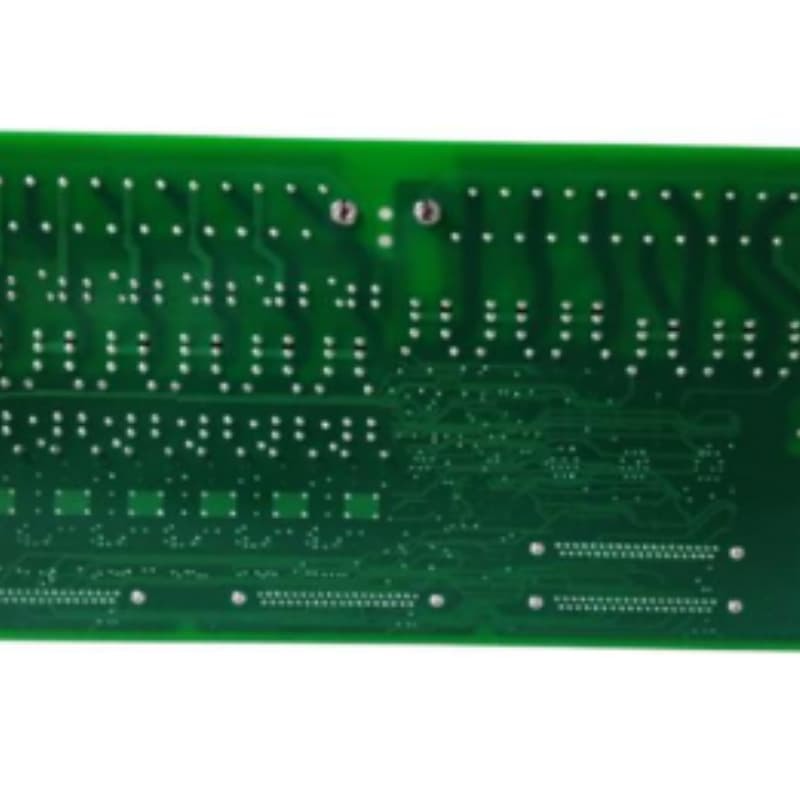

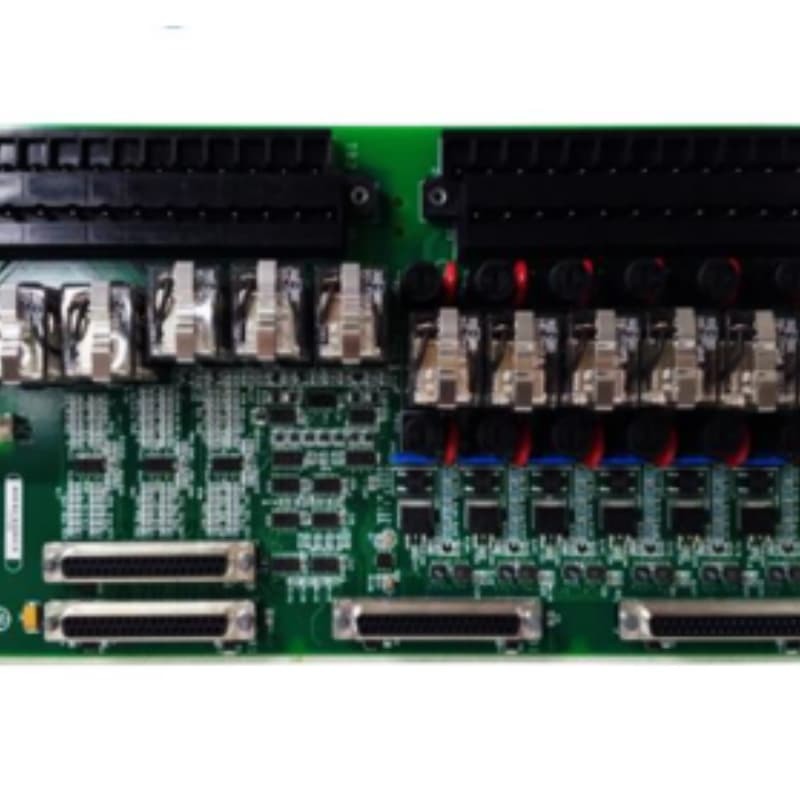

GE Mark VI IS200DAMEG1ABA Amplificatore di cancello / scheda di interfaccia

Descrizione del prodotto:

IS200DAMEG1ABA è una scheda amplificatore/interfaccia gate sviluppata da General Electric (GE), che fa parte del sistema di controllo della trasmissione di GE ed è utilizzata principalmente nei rack di controllo della serie Innovation. Viene utilizzata per collegare i dispositivi di commutazione di potenza (ad esempio, IGBT) nel treno di trasmissione a bassa tensione al rack di controllo ed è un componente chiave di interfaccia tra i tre.

La sua funzione principale è quella di fornire una connessione di interfaccia non amplificata, senza ingresso di alimentazione, tra i terminali del collettore, gli emettitori, i gate IGBT e la scheda di interfaccia delle caratteristiche del ponte (scheda BPIA) del telaio di controllo.

Questa scheda è una delle schede amplificatore/interfaccia Gate Drive della serie GE Mark VI, una delle sei varianti, adattata a un livello di potenza di azionamento di 65 telai, adatta per sistemi di azionamento a gamba di fase e può supportare tre fasi (A, B, C) in una singola scheda con un modulo IGBT comune per tutte e tre le fasi.

Caratteristiche:

1.Funzione di interfaccia: solo per la connessione di interfaccia, senza amplificazione del segnale e senza ingresso di alimentazione. Le connessioni di ingresso e uscita alla scheda BPIA sono realizzate tramite tre connettori: CPL (fase C, etichettata come U), BPL (fase B, etichettata come V), APL (fase A, etichettata come W).

2.Struttura e connessioni: Contiene 6 connettori, ciascuno con una diversa funzione del pin, ad esempio il pin 5 è il terminale comune, corrispondente all'emettitore di ogni fase nel modello IGBT del braccio superiore del ponte. Sono saldati al modulo IGBT e devono essere sostituiti contemporaneamente; il sistema di controllo deve essere spento prima dell'operazione per prevenire scosse elettriche.

3.Caratteristiche di adattamento:Adattamento agli azionamenti a gamba di fase; una singola scheda può coprire tre fasi, che condividono un modulo IGBT comune (sebbene possano esserci più IGBT per gamba di fase, è necessario un solo modulo per questa scheda). La potenza nominale di azionamento è di 65 fps ed è una delle sei varianti.

4.Sicurezza e sostituzione: La sostituzione richiede la gestione sia degli IGBT che delle schede DAME (a causa delle connessioni saldate) e deve essere eseguita senza alimentazione. L'installazione richiede l'applicazione di uno specifico grasso siliconico (ad esempio Dow Corning 340) e il serraggio dei bulloni a una coppia e sequenza specifiche per garantire una connessione affidabile.
