GE IS200HFPAG2ADC Fan/Xfrmr Card facile raffreddamento

La GE IS200HFPAG2ADC Scheda ventola/trasformatore è un componente chiave nel sistema di controllo turbine Mark VI di GE. In quanto scheda di alimentazione ac/ventola ad alta frequenza, è versatile e può essere installata in diversi armadi di sistema di azionamento, tipicamente vicino a un rack di schede o a un involucro della ventola.

Questa scheda accetta tensioni in ingresso, sia ac 230 vac che dc ad ampio intervallo (230 - 1000 vdc). Quindi le converte in tensioni di uscita specifiche, tra cui 52 vac, 19,1 vac e 52 vdc, con l'uscita ac a una frequenza di 25 kHz in forma d'onda quadra. Quattro connettori a innesto gestiscono l'ingresso di tensione e otto connettori a spina sono per l'uscita.

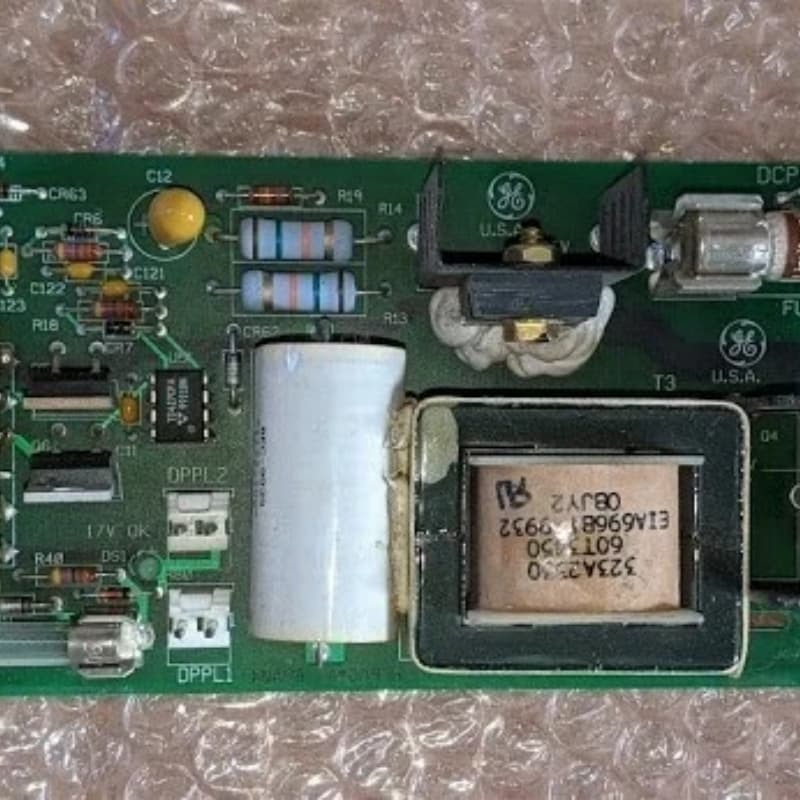

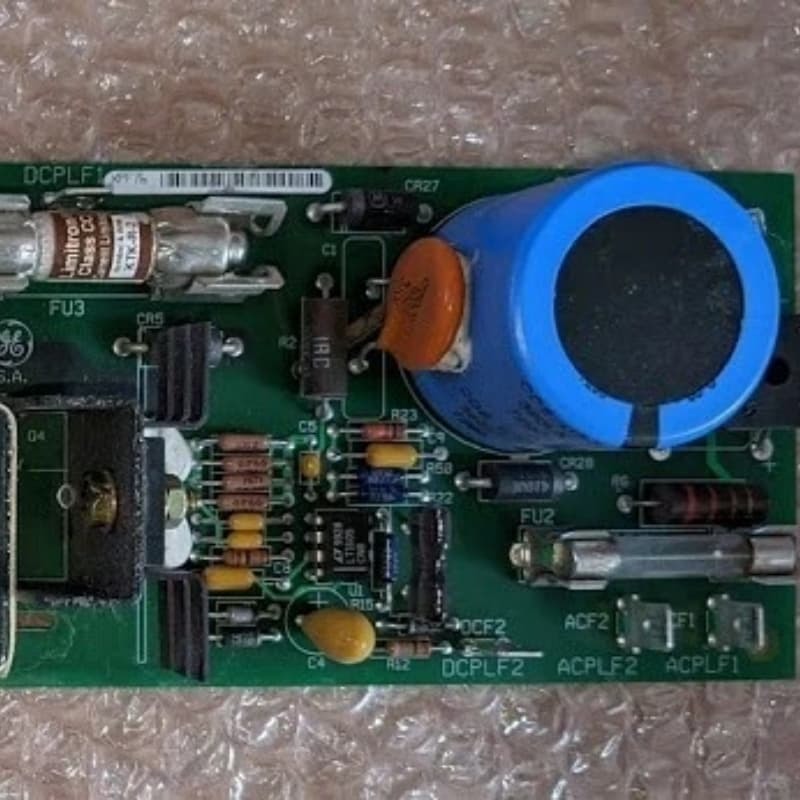

Per salvaguardare i circuiti della scheda, è dotata di quattro fusibili e un varistore a ossido di metallo. Inoltre presenta due dissipatori di calore, due trasformatori, due LED per indicare lo stato dell'uscita di tensione, transistor e tre condensatori ad alta tensione, che svolgono un ruolo essenziale nel mantenere un'alimentazione stabile per l'intero sistema.
