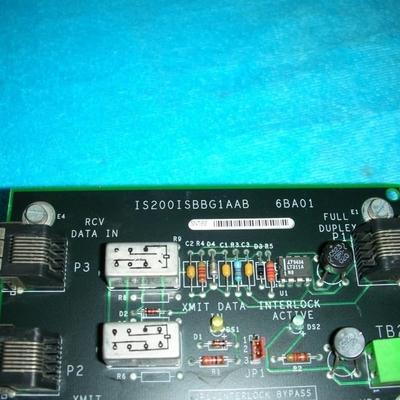

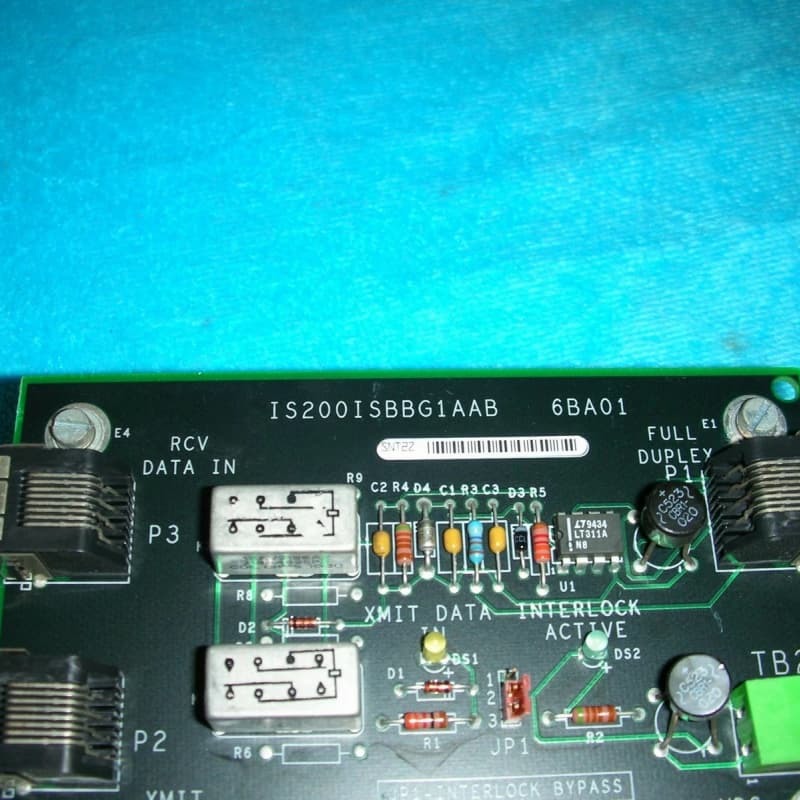

GE IS200ISBBG1AAB Insync Bus Bypass Card

Il geIS200ISBBG1AABè una scheda di bypass del bus insync, un componente chiave del sistema di eccitazione EX2100 e parte del sistema di controllo della turbina Mark VI.
Progettato per gli ambienti di controllo industriale, consente di sovrascrivere temporaneamente i sistemi di interblocco tramite la funzione di bypass di interblocco JP1, facilitando le operazioni specifiche in determinate condizioni di interblocco. Come PCB compatto, si integra perfettamente nelle configurazioni di controllo, supportando il funzionamento efficiente e flessibile dei gruppi di azionamento di gas, vapore e turbine eoliche.

Caratteristiche:

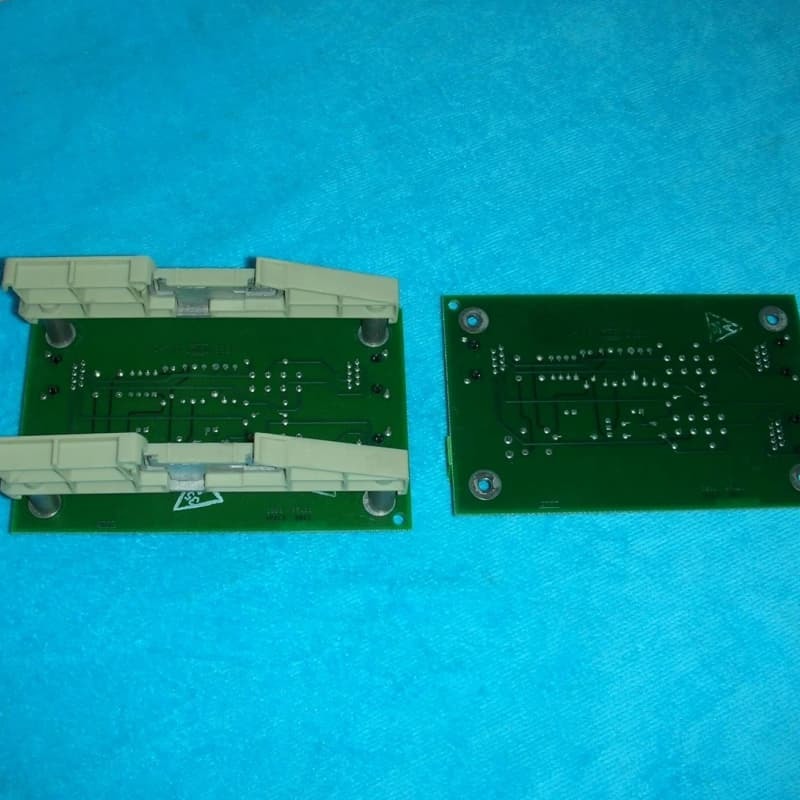

1.Compact & Din Rail-montelable: fattore di forma ridotta con montaggio della rotaia DIN (fissato via viti), adatto per ambienti limitati allo spazio; Il materiale conduttivo attorno ai fori garantisce la messa a terra.

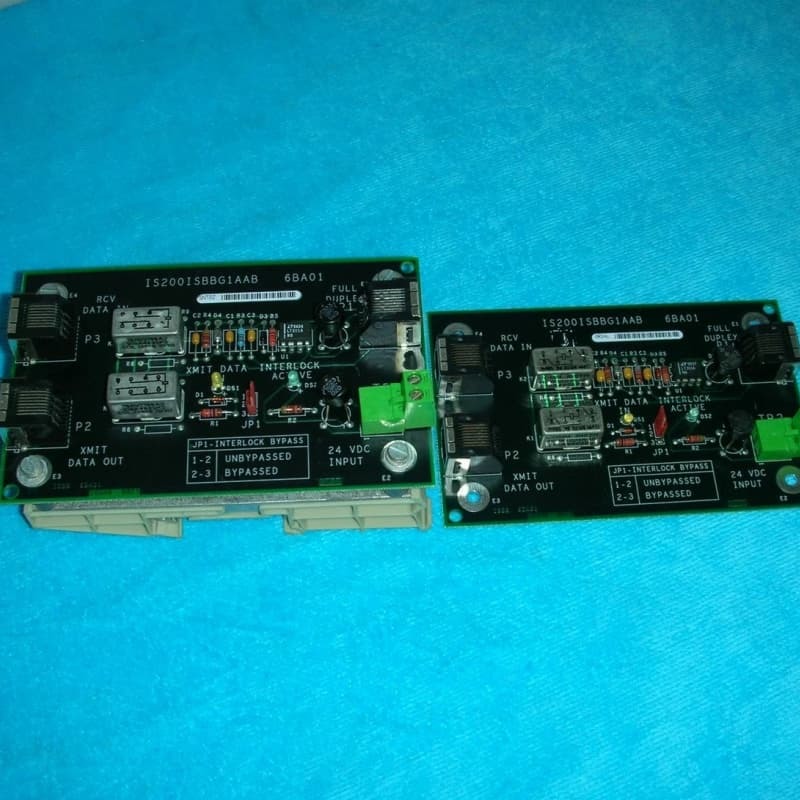

2. Configurazione del Connettore: 4 connettori tra cui 3 spine, di cui P1 è il duplex completo, P2 è l'uscita dei dati Xmit, P3 appartiene all'ingresso di dati RCV e 1 blocco terminale P4/24 VDC input per lo scambio di dati e l'alimentazione.

3.Jumper & Indicators: etichettatura della posizione del ponticello a bordo; 2 LED per il monitoraggio, che giallo per i dati Xmit, verde per lo stato di interblocco.

4. Componenti integrati: include un comparatore di tensione del tempo di risposta 200ns, relè, resistori, condensatori e diodi per prestazioni stabili.

5. Collegamenti di selezione: la terminale P4 con collegamenti a vite garantisce collegamenti di cablaggio esterni affidabili.
