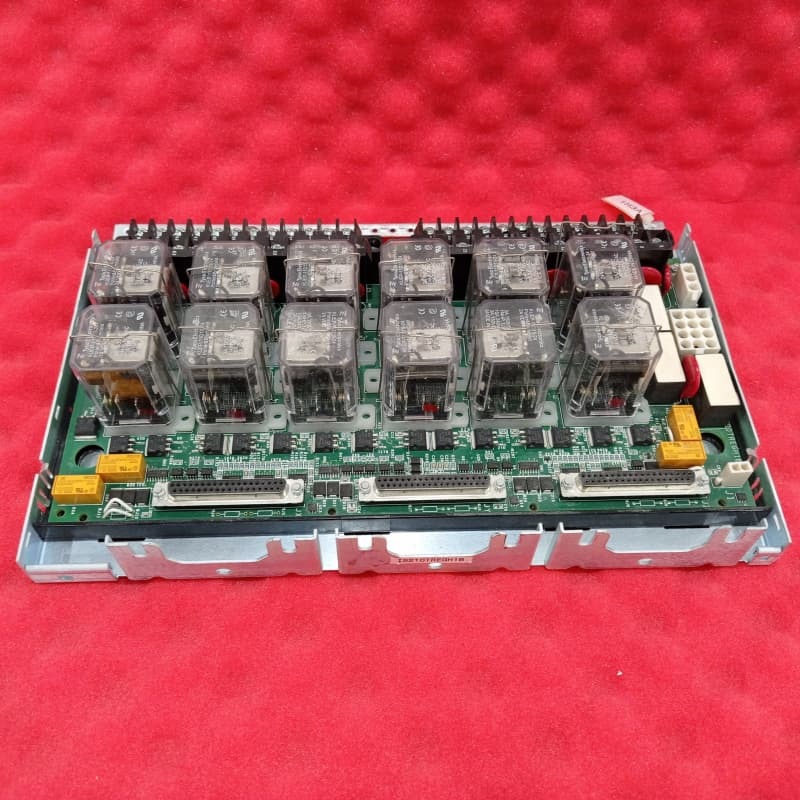

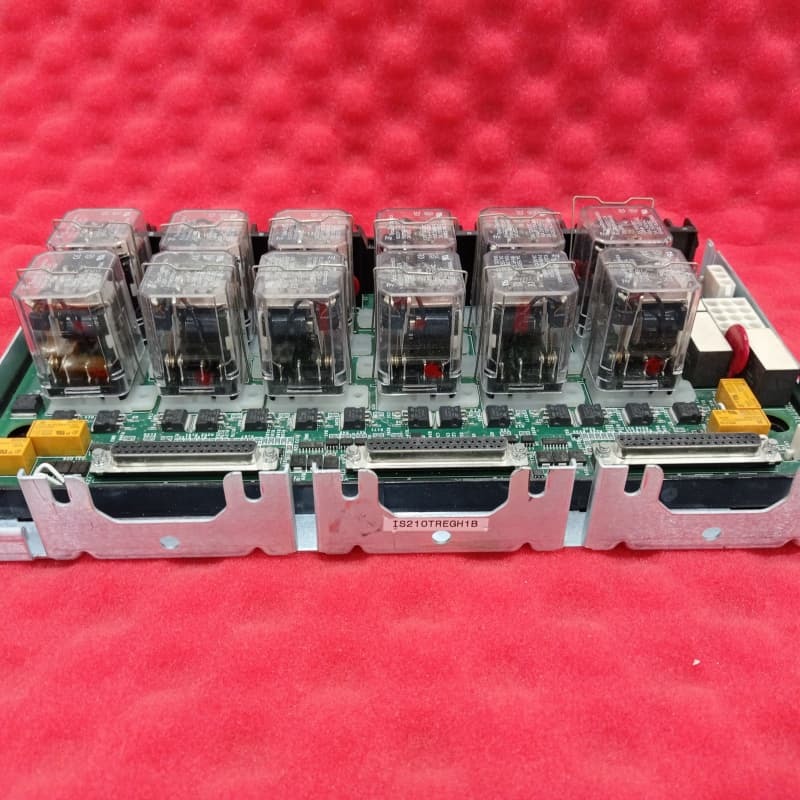

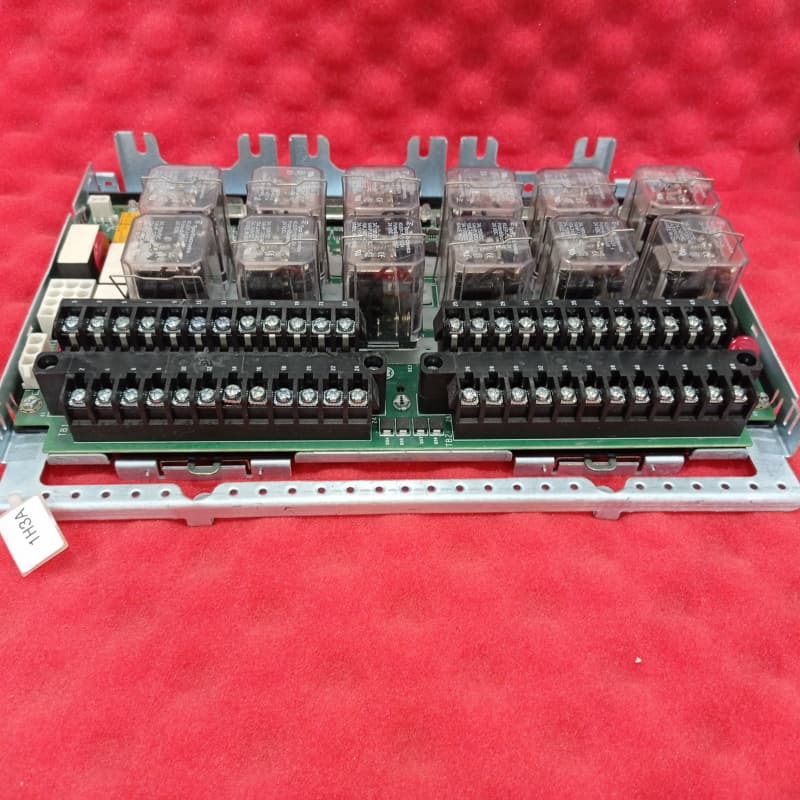

GE IS210TREGH1B Turbine Emergency Trip Terminal Board Marca VI

GE IS210TREGH1B Scheda Terminale di Intervento di Emergenza Turbina

Dettagli del Prodotto:

Il GE IS210TREGH1B è una Scheda Terminale di Intervento di Emergenza della Serie VI, fondamentale per la sicurezza della turbina. Alimenta fino a tre solenoidi di intervento di emergenza, lavorando con la scheda TRPG e controllata da pacchetti I/O o dalla scheda IS215VPRO. Progettata per 125V DC, presenta 12 relè (9 in tre gruppi di voto) per controllare i solenoidi, garantendo interventi di emergenza affidabili.

Si collega tramite JX1, JY1, JZ1 (alimentazione ridondata) e cavo di alimentazione J2, con J1 che si collega alla scheda TSVO per il serraggio del servo nei sistemi simplex. La diagnostica continua monitora i relè, le tensioni dei solenoidi e i driver, attivando avvisi e protocolli di sicurezza in caso di guasti. I test dei solenoidi verificano la funzionalità, migliorando l'affidabilità operativa.

Caratteristiche:
Controllo Intervento di Emergenza: Alimenta 3 solenoidi tramite 9 relè di voto, garantendo un'attivazione di intervento ridondante e affidabile per la sovravelocità o le emergenze.

Ridondanza di Alimentazione: L'alimentazione combinata a diodi da JX1/JY1/JZ1 protegge i circuiti di stato e i relè economizzatori, con alimentazione relè di intervento separata.

Integrazione Perfetta: Funziona con TRPG e pacchetti I/O, supportando sistemi simplex con collegamenti di serraggio servo TSVO.

Diagnostica Completa: Monitora relè, tensioni dei solenoidi, driver e fonti di alimentazione, registrando i guasti e attivando i protocolli di sicurezza.

Capacità di Test: Abilita test solenoidi online/offline, attivazione manuale, simulazioni di sovravelocità con conferma di feedback per la convalida.
