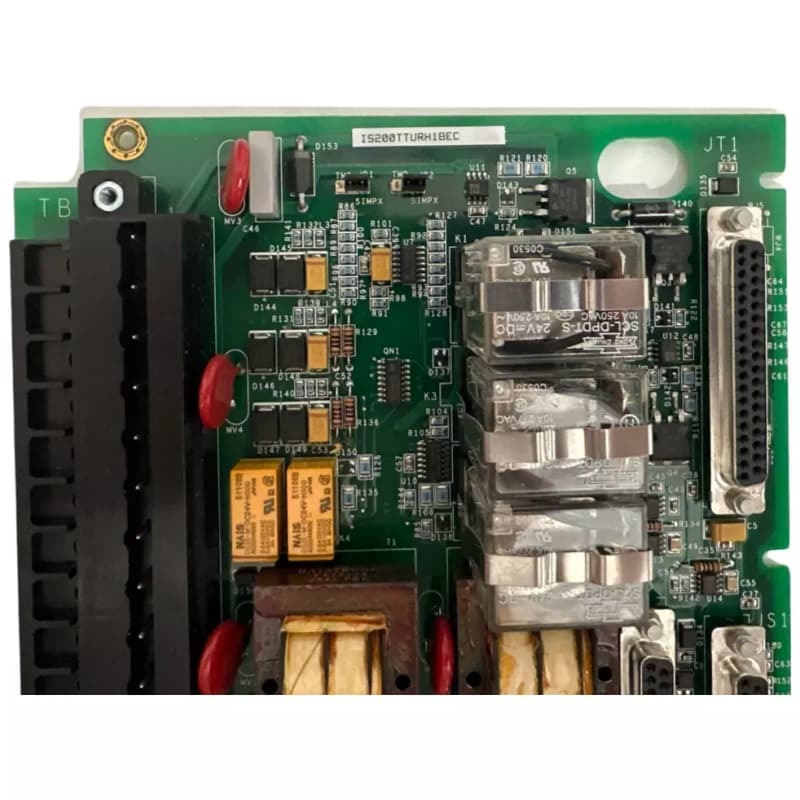

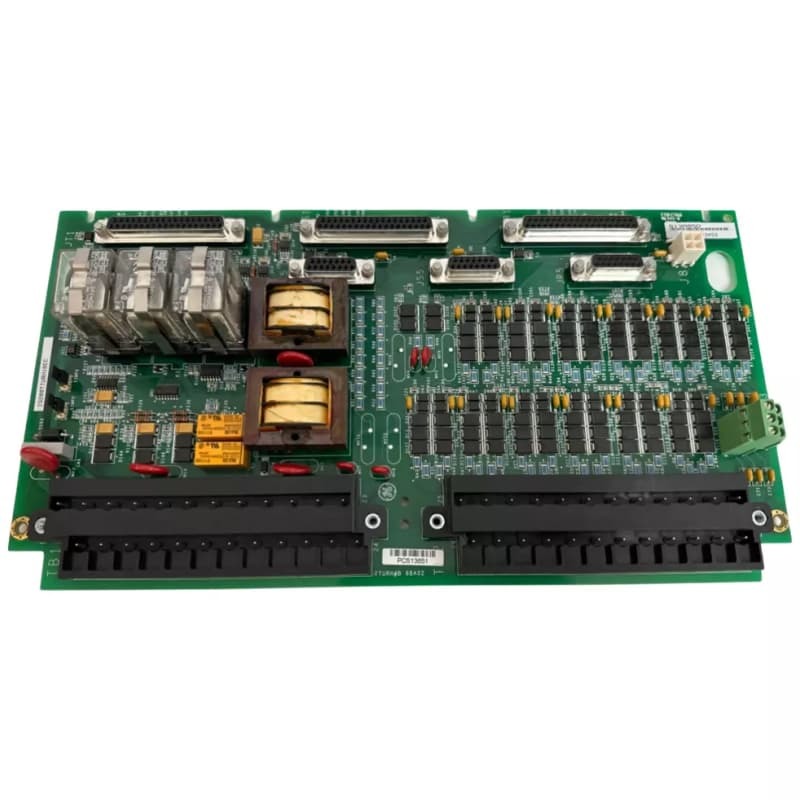

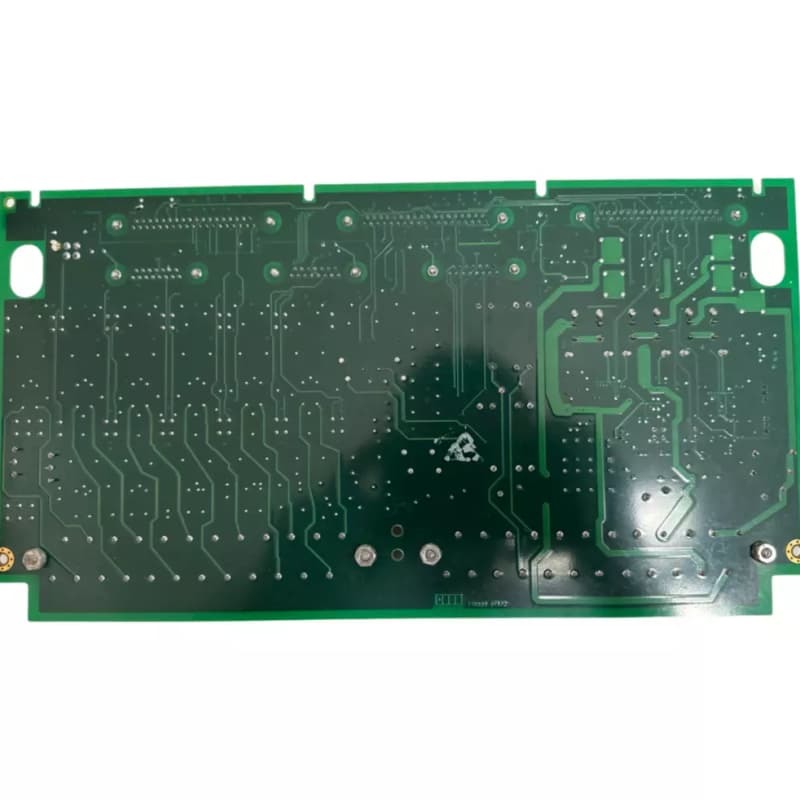

GE IS200TTURH1BCC Scheda di terminazione turbina per Mark VI

La GEIS200TTURH1BCCè una scheda di ingresso di protezione primaria nella marca VI critica per il controllo di turbine a gas, vapore ed eoliche.gestione dei principali input/output, hanno 12 dispositivi di frequenza di impulso passivo, segnali di tensione del generatore/bus da trasformatori potenziali, uscita di 125 V di corrente continua per la bobina principale del interruttore e ingressi di sensore di tensione/corrente dell'albero.

È dotato di relè K25, K25P e K25A, tutti devono essere chiusi per fornire 125V di corrente continua all'interruttore principale.L'installazione prevede il cablaggio ai blocchi terminali TB1/TB2 e l'utilizzo di jumper JP1/JP2 per passare tra le configurazioni Simplex e TMR. TB3 supporta connessioni TTL opzionali a pickup di velocità attivi.

Caratteristiche:
I/S multifunzione:Gestisce la misurazione della velocità, il monitoraggio della tensione, il controllo degli interruttori e l'elaborazione del segnale dell'albero, essenziali per il funzionamento della turbina.

Sostegno per i licenziamenti:Configurabile tramite jumper per sistemi Simplex o TMR, con TMR che utilizza sei connettori per la tolleranza ai guasti.

Relai critici:I relè K25, K25P, K25A consentono il funzionamento dell'interruttore principale, garantendo una distribuzione sicura dell'energia.

Connettività flessibile:Include connettori D-shell, blocchi terminali e TB3 per TTL, adattabili a diversi input di sensori/dispositivi.

Marca VI Compatibilità:Si integra con i sistemi Mark VI/VIe, supportando turbine a gas, vapore e eoliche - un aggiornamento rispetto alle applicazioni limitate di Mark V.
