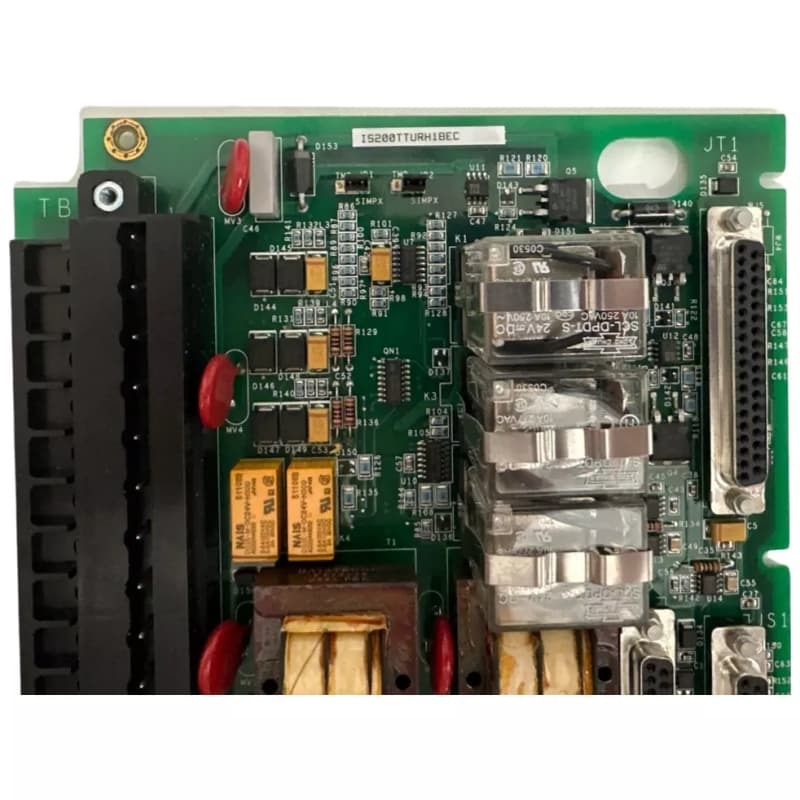

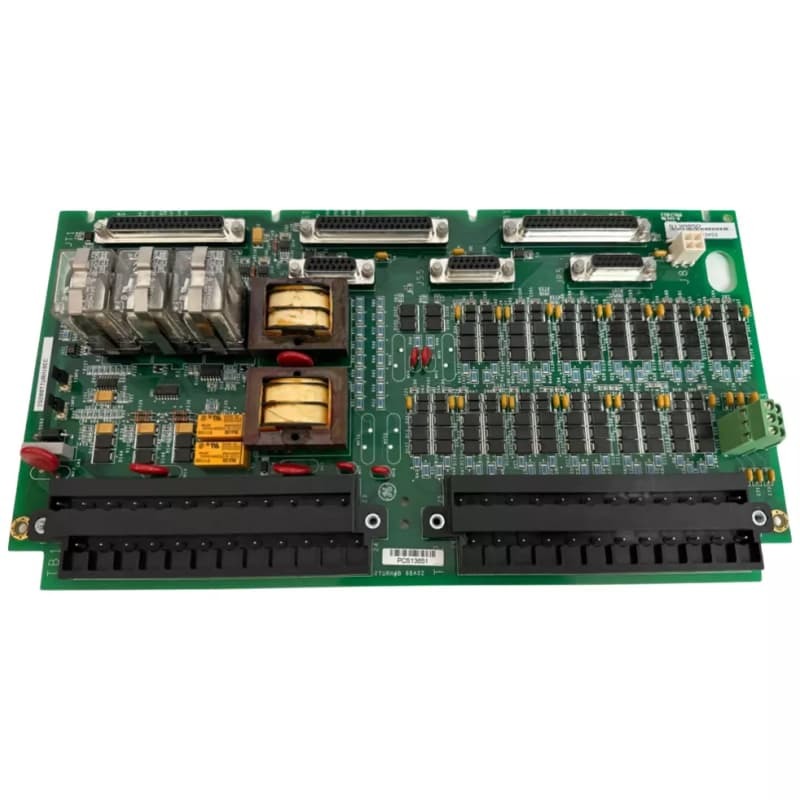

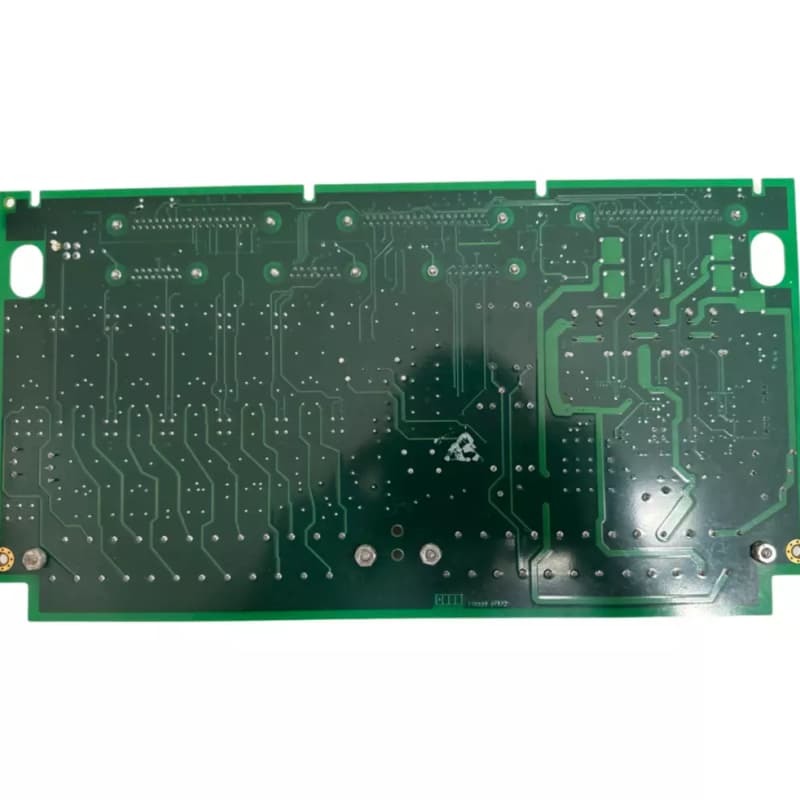

Scheda di terminazione turbina GE IS200TTURH1BEC per sistemi Mark VI

La GE IS200TTURH1BEC è una scheda di terminazione turbina, parte dei sistemi Mark VI di GE, progettata per il controllo di turbine a gas, vapore ed eoliche. Si interfaccia con il processore I/O della turbina, gestendo ingressi/uscite critici: 12 dispositivi passivi a impulsi per la misurazione della velocità, segnali di tensione generatore/barra da trasformatori di potenziale, uscita 125 V CC per la bobina dell'interruttore principale (52G) e ingressi sensore di tensione/corrente dell'albero.

Caratterizzata dai relè K25, K25P e K25A, entrambi necessari per la chiusura per l'alimentazione dell'interruttore, supporta configurazioni simplex e TMR tramite ponticelli. I connettori includono JR5 nei segnali di velocità, JR1 in altri segnali e porte aggiuntive compatibili TMR come JS5, JT5. Il cablaggio utilizza morsettiere TB1/TB2 con strisce di schermatura a terra; TB3 accoglie connessioni TTL opzionali. Dotata di relè, trasformatori e connettori D-shell, garantisce prestazioni robuste in ambienti industriali di turbine.

Caratteristiche:
I/O multifunzionale: Gestisce la misurazione della velocità, il monitoraggio della tensione, il controllo dell'interruttore e l'elaborazione dei segnali dell'albero, essenziali per il funzionamento della turbina.

Supporto ridondanza: Configurabile tramite ponticelli per sistemi Simplex o TMR, con TMR che utilizza sei connettori per la tolleranza ai guasti.

Relè critici: I relè K25, K25P, K25A consentono il funzionamento dell'interruttore principale, garantendo una distribuzione sicura dell'alimentazione.

Connettività flessibile: Include connettori D-shell, morsettiere e TB3 per TTL, adattandosi a diversi ingressi di sensori/dispositivi.

Compatibilità Mark VI: Si integra con i sistemi Mark VI/VIe, supportando turbine a gas, vapore ed eoliche: un aggiornamento rispetto alle applicazioni limitate di Mark V.
