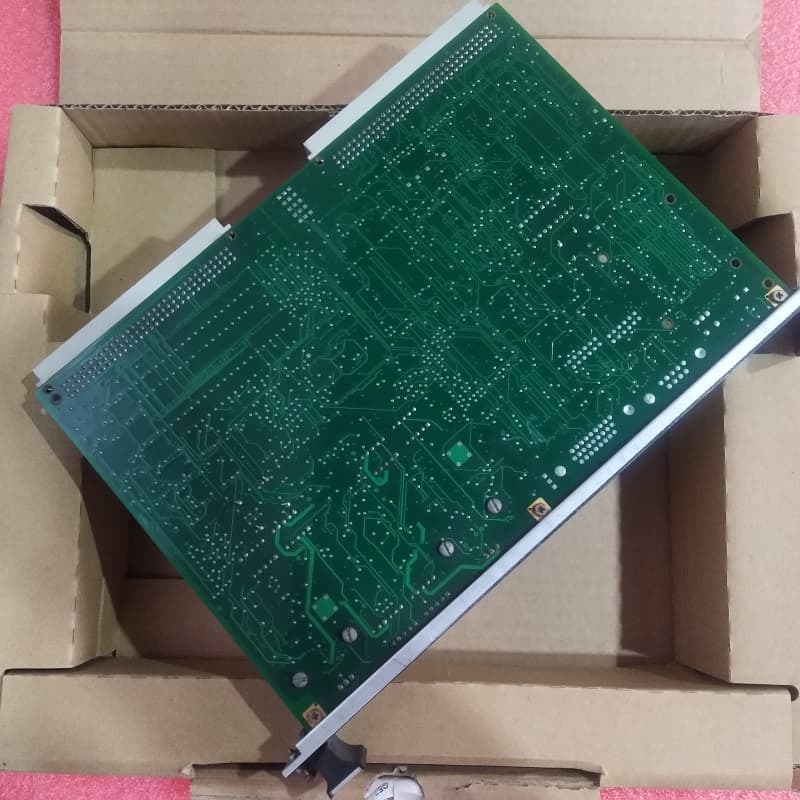

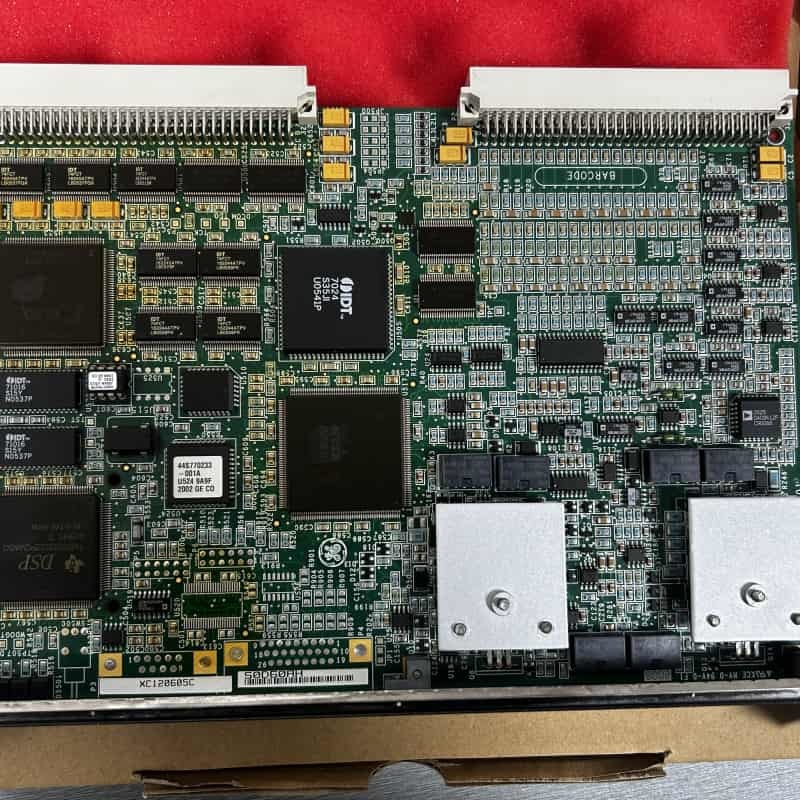

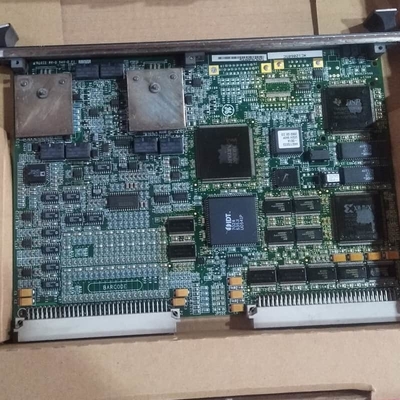

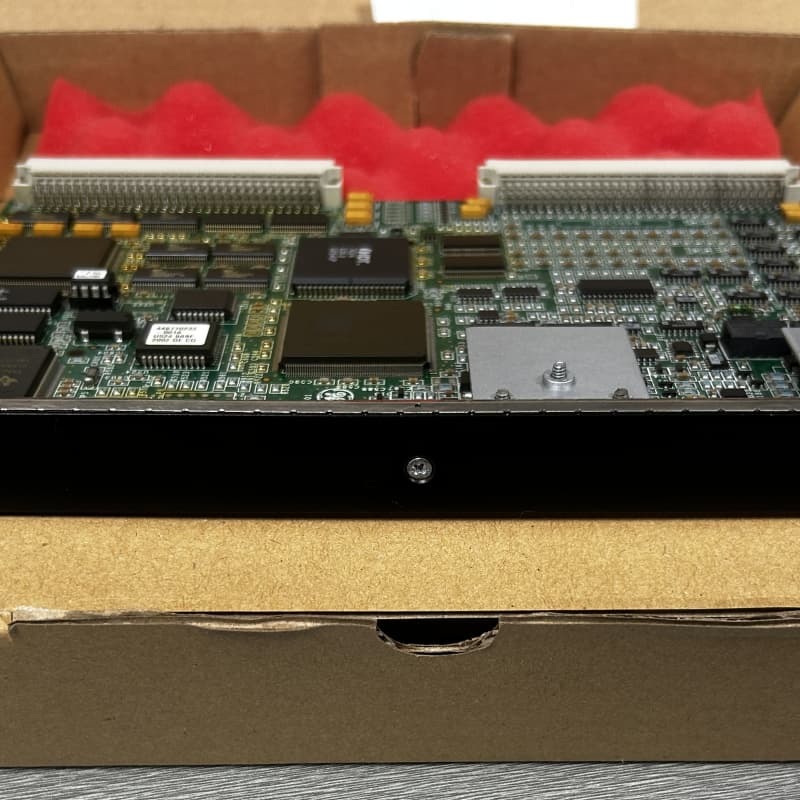

GE IS200VAICH1D Scheda di ingresso analogico VME per turbina Mark VI

Il GE IS200VAICH1D è una scheda terminale di isolamento del gruppo di ingresso contatti, parte del sistema VAIC nei sistemi di controllo turbina Mark VI di GE. Gestisce 20 ingressi analogici e 4 uscite analogiche, convertendo i segnali analogici in digitali tramite la scheda di elaborazione VAIC e trasmettendo i dati al controller attraverso il backplane VME. Supporta sia configurazioni simplex che TMR: le configurazioni TMR distribuiscono i segnali a tre rack VME (R, S, T) per la ridondanza.

Compatibile con le precedenti generazioni VAIC, funziona con le schede terminali TBAIH1B e tutte le revisioni DTAI, pilotando uscite a 20 mA su 1000 piedi di filo #18 con una resistenza di carico di 500Ω. L'installazione prevede il fissaggio della scheda in un rack VME, mentre il funzionamento si basa su ponticelli per configurare i tipi di ingresso e gli intervalli di uscita.

Caratteristiche:

Capacità I/O: 20 ingressi analogici e 4 uscite, con 10 ingressi/2 uscite per scheda terminale.

Supporto Ridondanza: Compatibile con sistemi TMR, distribuendo i segnali a tre rack VME per la tolleranza ai guasti, oltre alle configurazioni simplex.

Elaborazione del Segnale: Integra condizionamento del segnale, conversione A/D/D/A e un multiplexer analogico per una traduzione accurata del segnale.

Diagnostica: LED sul pannello frontale indicano gli stati operativi; include controlli dei limiti hardware/sistema, convalida del segnale TMR e controlli di compatibilità con i chip ID TBAI.

Compatibilità e Flessibilità: Funziona con schede VAIC legacy, supporta vari tipi di ingresso/uscita tramite ponticelli e abilita il rilevamento dello stallo del compressore per turbine a gas.

Durata Industriale: Progettato per ambienti difficili, con prestazioni stabili su lunghe tratte di cavi e parametri configurabili per gli allarmi.
