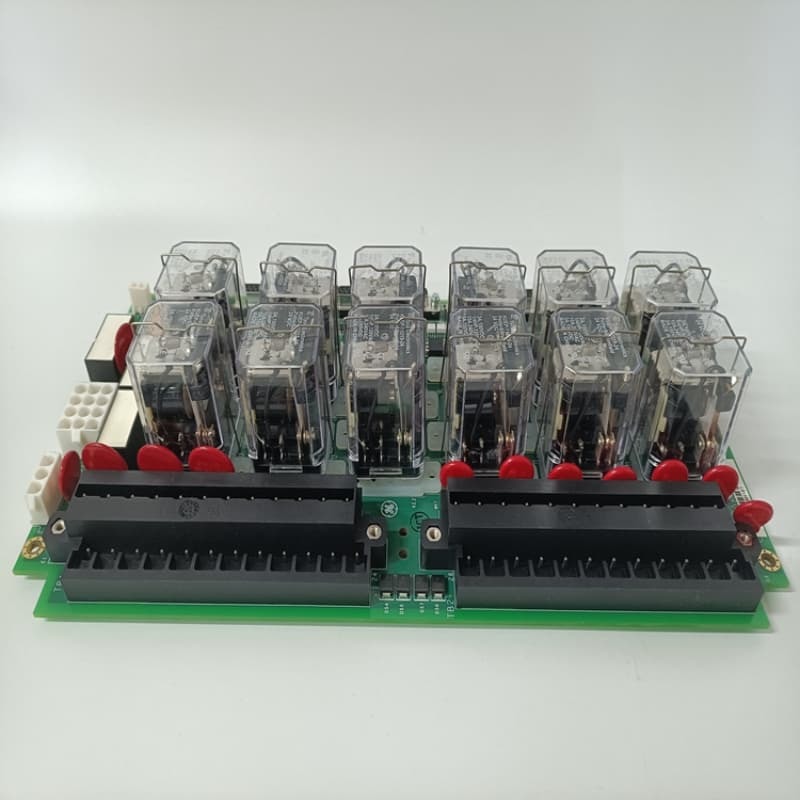

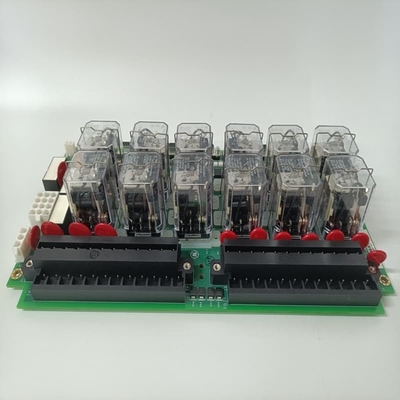

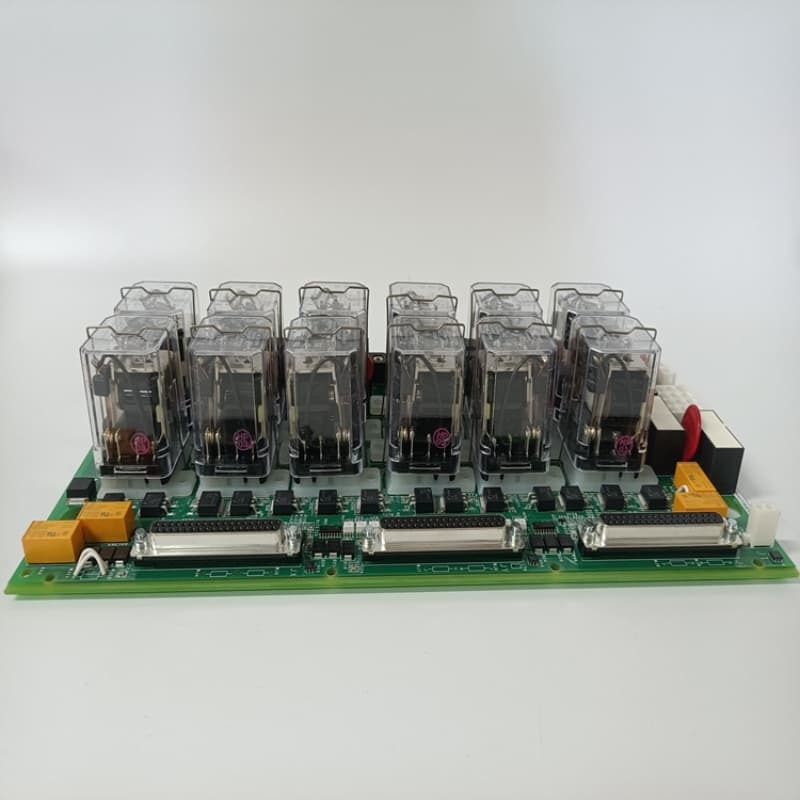

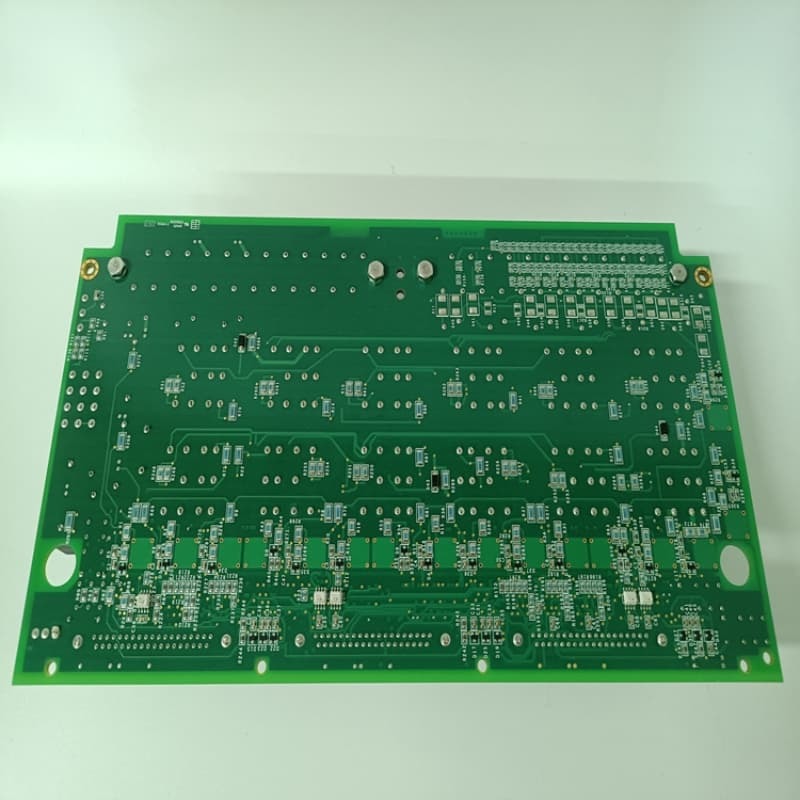

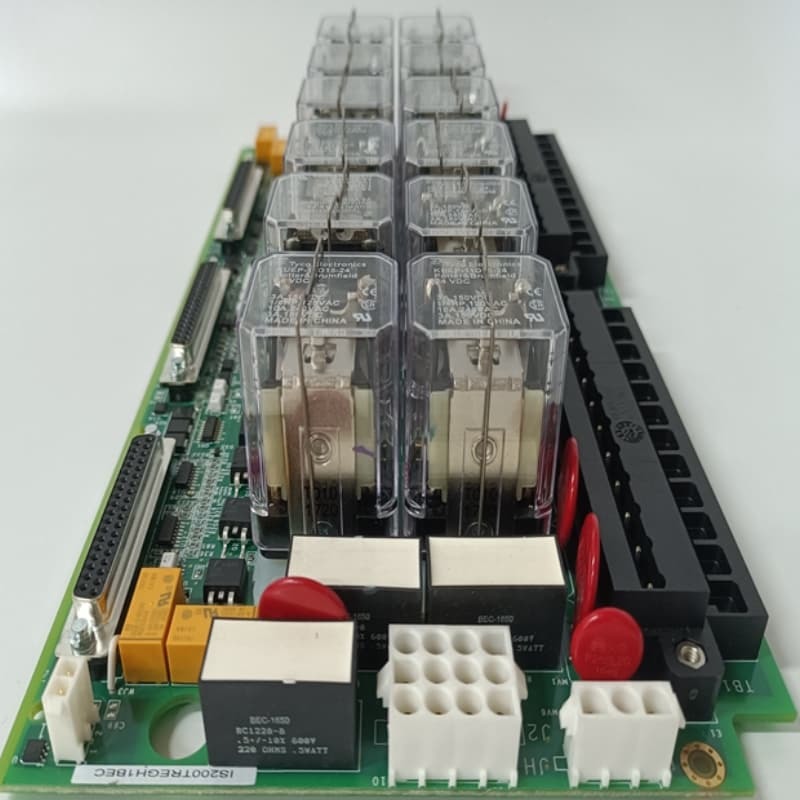

GE IS200TREGH1BDB Scheda di Terminazione di Emergenza Trip Mark VI

La GEIS200TREGH1BDBè una scheda terminale di emergenza della turbina nel sistema di controllo Mark VI, responsabile dell'alimentazione di fino a tre solenoidi di emergenza. Fornisce il lato positivo dell'energia CC ai solenoidi,lavorando in tandem con la scheda TRPG (che fornisce il lato negativo) per garantire una distribuzione del potere equilibrataControllato interamente dal regolatore I/O, esso costituisce una parte fondamentale del meccanismo di sicurezza della turbina, consentendo lo spegnimento di emergenza in caso di necessità.

Nei sistemi simplex, si collega tramite un cavo J1 alla scheda terminale TSVO, trasmettendo segnali di spinta per attivare una funzione di servo valvola di pinza dopo il viaggio.con il controllore I/O che gestisce la protezione di emergenza contro l'eccesso di velocitàLa funzionalità del solenoide viene verificata attraverso test online/offline, garantendo la reattività durante scenari critici.

Caratteristiche:
Potenza del solenoide Trip:Fornisce corrente continua positiva a fino a 3 solenoidi, accoppiati con TRPG per un funzionamento coordinato.

Integrazione del controller I/O:Gestito dal controller I/O, che gestisce la protezione da eccesso di velocità di emergenza, gli arresti di emergenza e controlla 12 relè per l'attivazione di solenoidi ridondanti.

Compatibilità Simplex:Include un cavo J1 per TSVO per la servo valvola di chiusura post-viaggio, migliorando la sicurezza in impostazioni non ridondanti.

Capacità di prova:Supporta i test manuali di solenoide online e le simulazioni di eccesso di velocità offline, con contatti di feedback che confermano i viaggi di successo.

Controllo del relè ridondante:Nove relè in tre gruppi di votazione assicurano un'attivazione affidabile del solenoide, riducendo al minimo i falsi trigger e i guasti singoli.
