GE IS200TRLYH1BGF Relay Terminal Board per il controllo delle turbine Mark VI

La GEIS200TRLYH1BGFè una scheda di uscita del relè nel sistema di controllo della turbina Mark VI, controllata da schede VCCC, VCRC o VGEN, che supporta sia le configurazioni simplex che quelle TMR.Si collega al rack VME tramite cavi a spina stampati con JA1 per le configurazioni semplici e JR1/JS1/JT1 per i sistemi TMR. dotato di 12 relè magnetici plug-in, offre uscite flessibili: i primi 6 sono configurabili come jumper per contatti secchi Form-C o controllo elettromagnetico esterno,i relè 7 ̇11 forniscono contatti isolati senza alimentazione, e il relé 12 è specializzato per applicazioni come trasformatori di accensione.

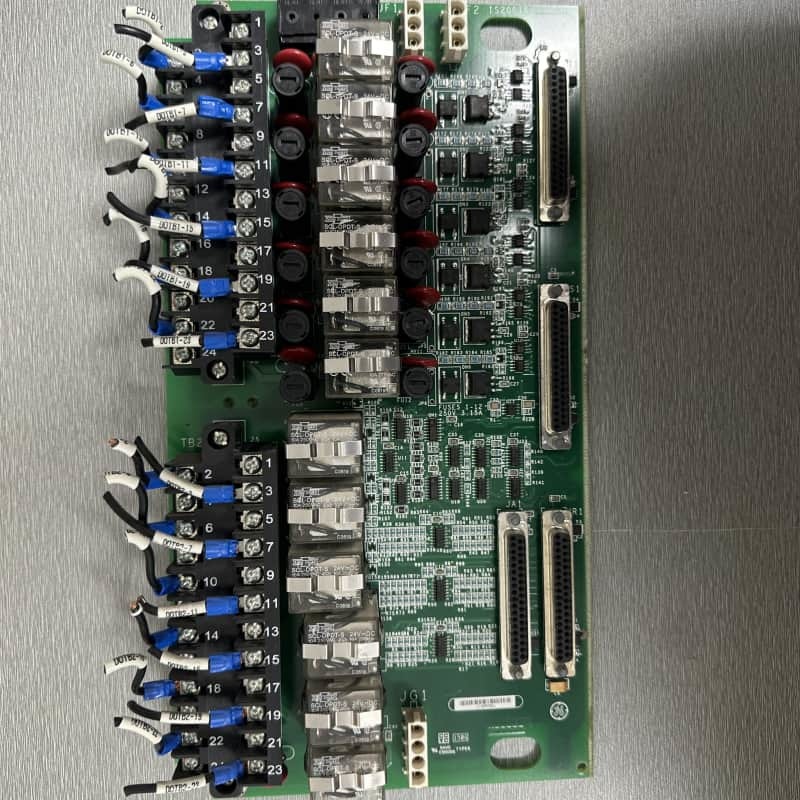

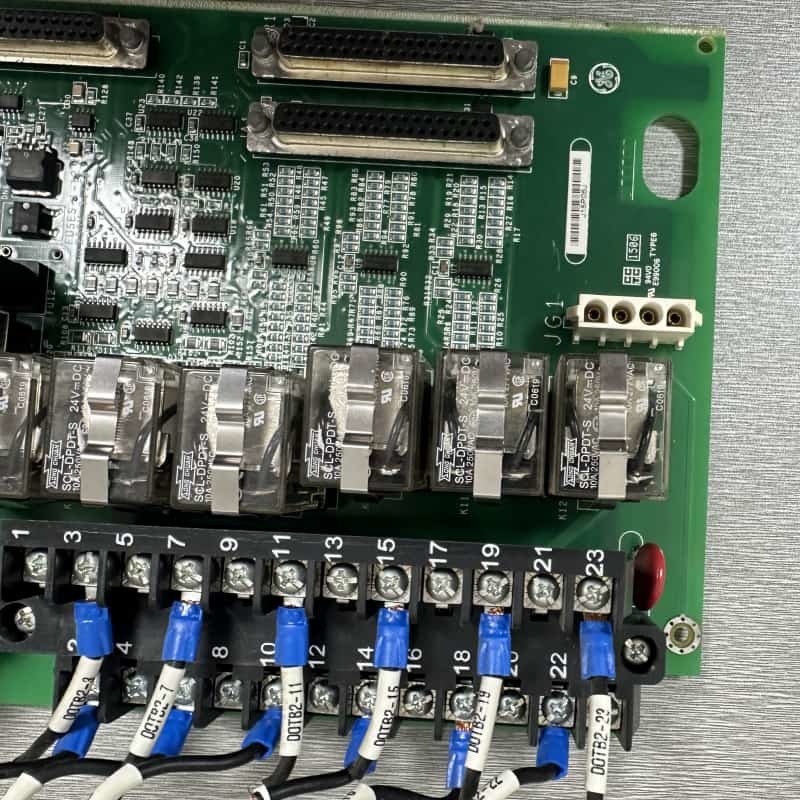

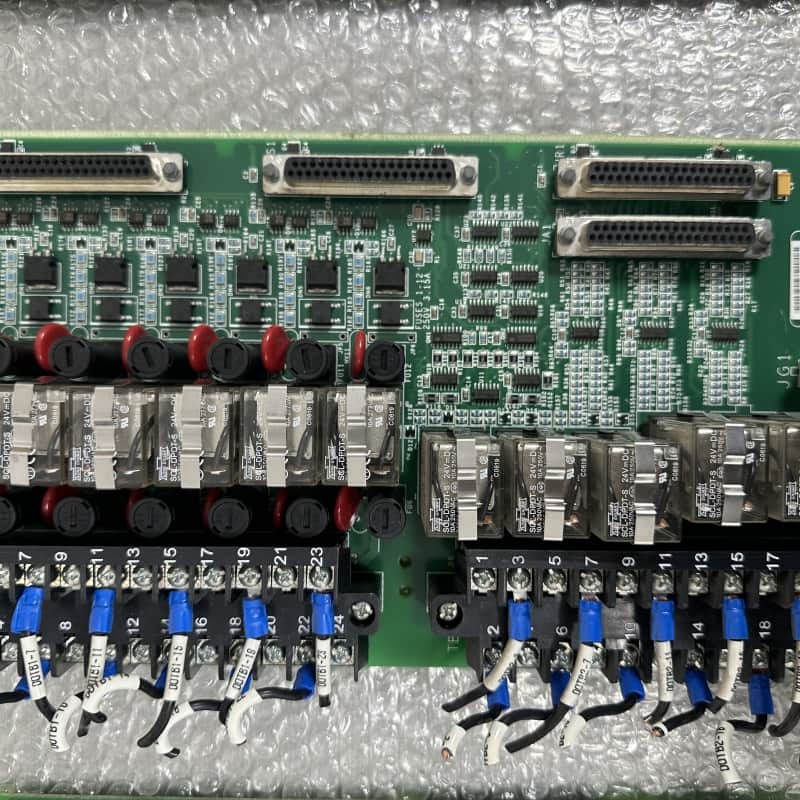

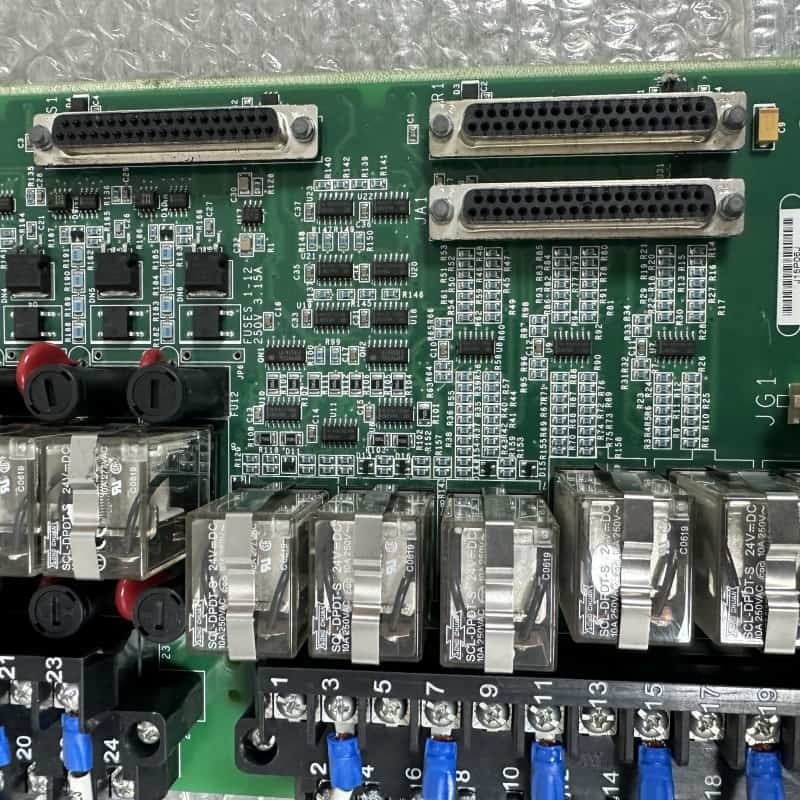

Fisicamente, la scheda rettangolare presenta due lunghi blocchi terminali neri, relè verticali con coperture trasparenti, transistor, MOV rossi, condensatori blu e circuiti integrati.Come parte della serie Mark VI, garantisce prestazioni affidabili nel controllo delle turbine industriali, nonostante sia stato interrotto.

Caratteristiche:
Flessibilità del relè:12 relè con uscite configurabili, 6 per i contatti a secco/solenoidi, 5 per i contatti a secco dedicati, 1 per i trasformatori di accensione.

Potenza versatile:Supporta 125V DC, 115/230V AC e opzionale 24V DC, con fusibili selezionabili dal jumper e soppressione di bordo per la sicurezza.

Sostegno per i licenziamenti:Si integra con i sistemi TMR tramite più connettori, garantendo la tolleranza ai guasti nelle applicazioni critiche.

Detezione dei guasti:I monitor trasmettono perdite di eccitazione, discrepanze di corrente della bobina e guasti di comunicazione, innescando allarmi o disattivando i relè per sicurezza.

Progettazione durevole:I componenti robusti (MOV, transistor) e la costruzione di livello industriale garantiscono la longevità in ambienti turbinici difficili.

Compatibilità del sistema:Funziona perfettamente con i controller Mark VI, migliorando la flessibilità di controllo nell'automazione delle turbine a gas/vapore.
