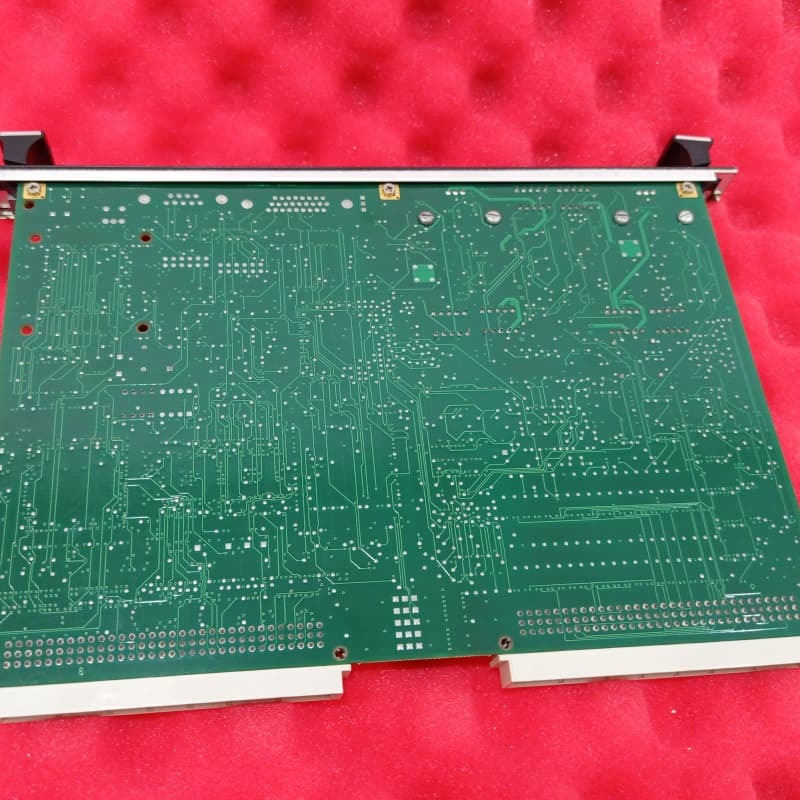

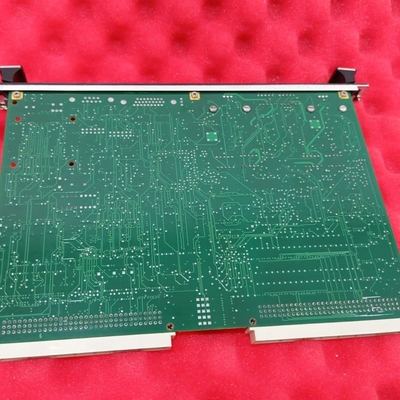

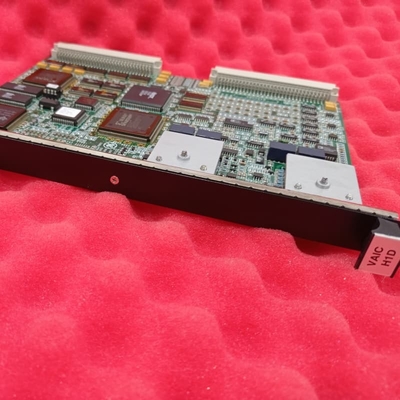

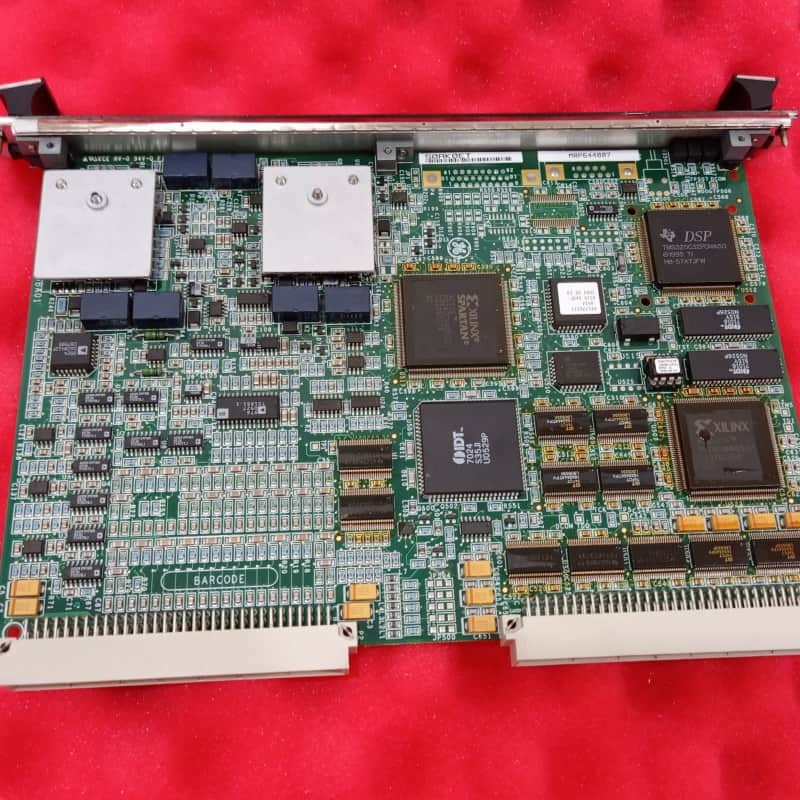

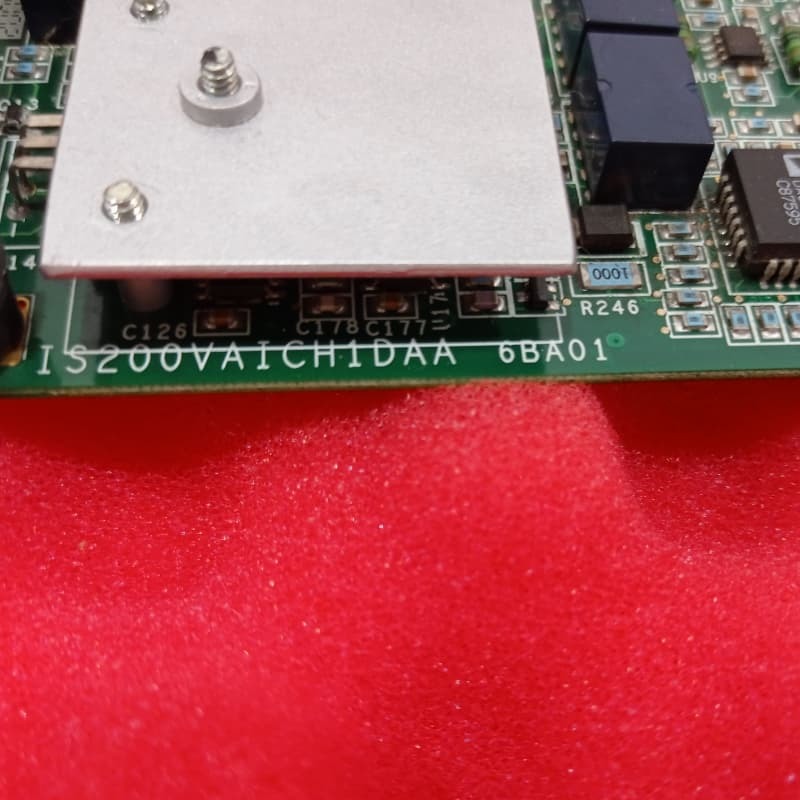

GE IS200VAICH1DAA Scheda di Ingresso Analogico VME per il Controllo Turbine Mark VI

Il GE IS200VAICH1DAA è una scheda di Ingresso/Uscita Analogica nel sistema di controllo Mark VI, che supporta configurazioni sia simplex che TMR. Gestisce 20 ingressi analogici e 4 uscite analogiche, convertendo i segnali analogici in valori digitali per la trasmissione al controller tramite il backplane VME, e viceversa per le correnti di uscita.

Nelle configurazioni TMR, i segnali di ingresso si diramano a tre rack VME (R, S, T), ciascuno con un VAIC; le uscite utilizzano un circuito proprietario per combinare i segnali da tutti e tre, garantendo la tolleranza ai guasti. In modalità simplex, un singolo VAIC elabora tutti i segnali. Si integra con le schede terminali TBAI tramite connettori di bloccaggio J3/J4, supportando carichi fino a 800Ω su 1000 piedi di filo #18 con una tensione di pilotaggio di 18V. Parte della serie Mark VI, migliora il controllo della turbina con la tecnologia Speedtronic.

Caratteristiche:
Capacità I/O: 20 ingressi analogici e 4 uscite, gestiti tramite due schede terminali.

Supporto Ridondanza: Configurazione TMR con tre VAIC assicura la tolleranza ai guasti; la modalità simplex offre un funzionamento semplificato.

Elaborazione del Segnale: Converte i segnali analogico-digitali per la comunicazione del controller e digitale-analogici per le correnti di uscita, mantenendo l'integrità su cavi lunghi.

Compatibilità: Funziona con le schede terminali TBAI, supportando carichi di 800Ω e cablaggio di 1000 piedi tramite tensione di pilotaggio di 18V.

Adattabilità Industriale: Si integra con i sistemi Mark VI, consentendo il rilevamento dello stallo del compressore e prestazioni affidabili nelle applicazioni di controllo della turbina.

Facilità di Installazione: Si collega tramite connettori di bloccaggio J3/J4; le spie diagnostiche indicano lo stato del sistema dopo l'accensione.
