GE IS200VCMIH2B VME Bus Master Controller Board Marca VI

La GEIS200VCMIH2Bè una scheda di controllo principale del bus VME nel sistema di controllo della turbina Mark VI, che facilita la comunicazione tra schede I/O, moduli di controllo e moduli di protezione tramite IONet.Supporta sia le configurazioni simplex che TMR, con modelli TMR che comunicano attraverso tre canali I/O e altri moduli di controllo.

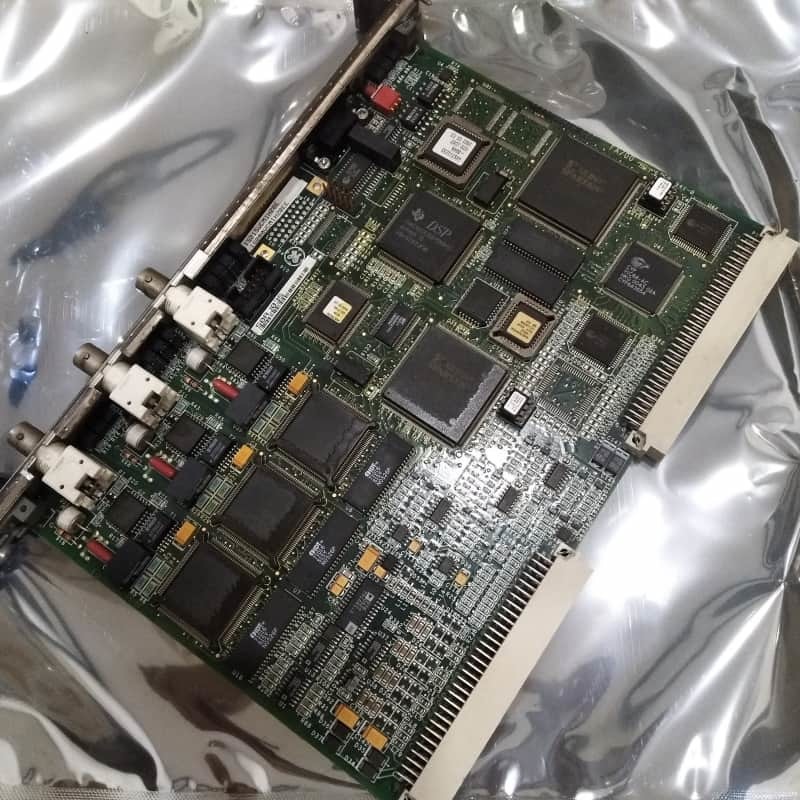

Dotato di un DSP a 32 bit Texas Instruments TMS320C32, è dotato di memoria dual-port, SRAM (64k × 32) e memoria flash (128k × 8).una porta seriale RS-232CMonto nella prima fessura del modulo di controllo centrale, utilizza il voto di tolleranza di errore software implementato per i dati di ingresso, garantendo l'affidabilità in gas, vapore,e applicazioni per turbine eoliche.

Caratteristiche:

Supporto a doppia configurazione:Funziona in sistemi simplex o TMR, adattandosi alle esigenze di ridondanza.

Comunicazione solida:Integra Ethernet (IONet), bus VME, porte seriali e parallele per il trasferimento di dati senza soluzione di continuità tra moduli e rack I / O.

SIFT Votazione:Migliora la tolleranza agli errori votando sui dati di input dalle connessioni IONet, garantendo una trasmissione accurata dei dati ai controller.

Processing potente:Utilizza un DSP a 32 bit con memoria dedicata per un'efficiente elaborazione del segnale e un controllo in tempo reale.

Diagnostica completa:Include un timer di controllo (150 ms) per il rilevamento dello stallo del processore e gli allarmi informati di ridondanza.

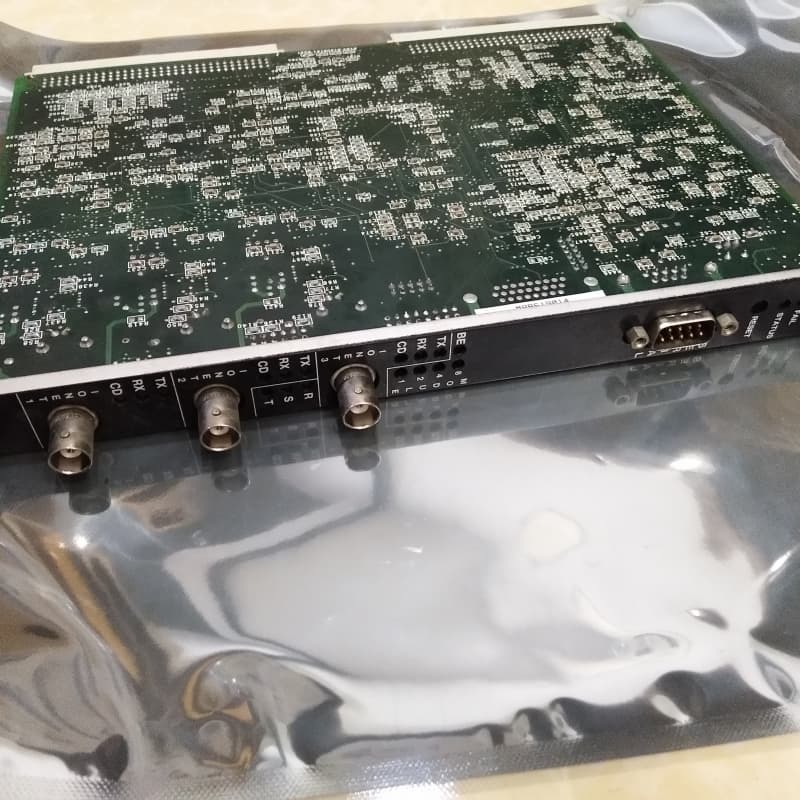

Hardware durevole:Dispone di una facciata anteriore con LED, connettori (IONet, seriali) e componenti come FPGA, trasformatori e circuiti integrati, progettati per la resilienza industriale.

Mark VI Integrazione:Critico per i sistemi Speedtronic, che supportano applicazioni di turbine estese oltre le precedenti capacità di Mark V.
