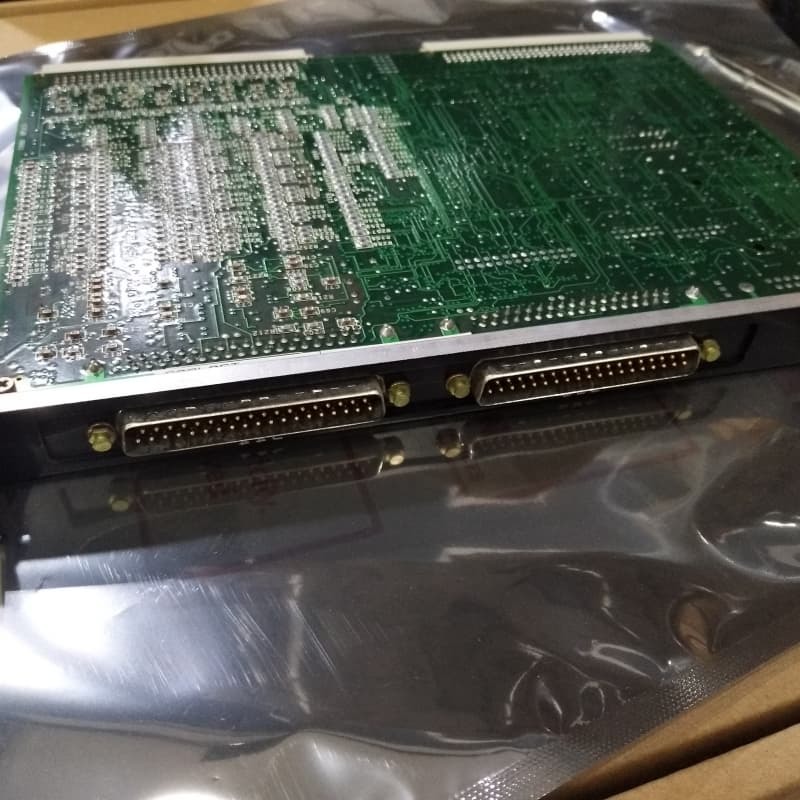

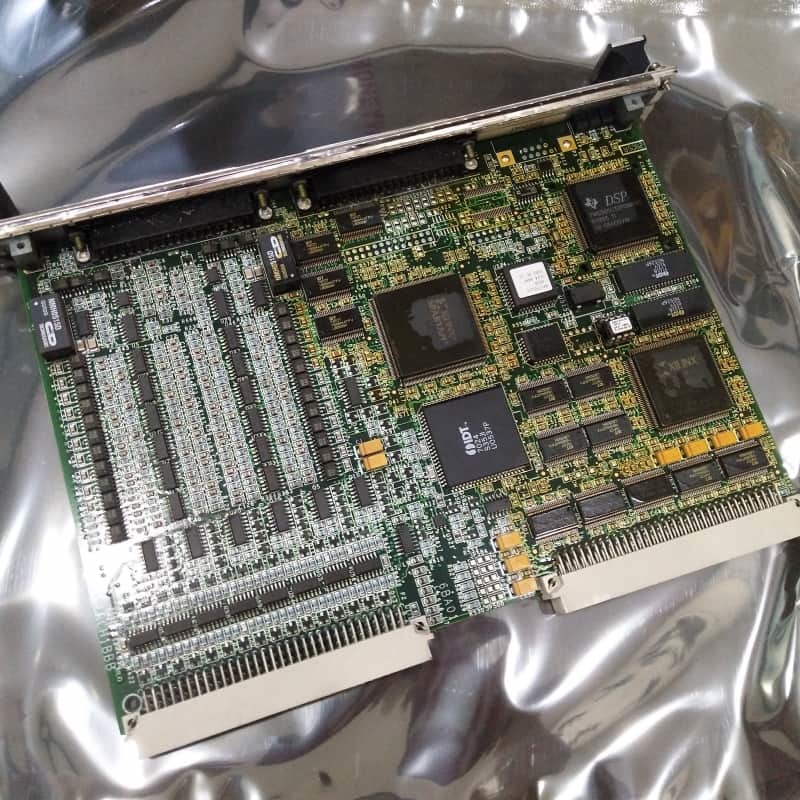

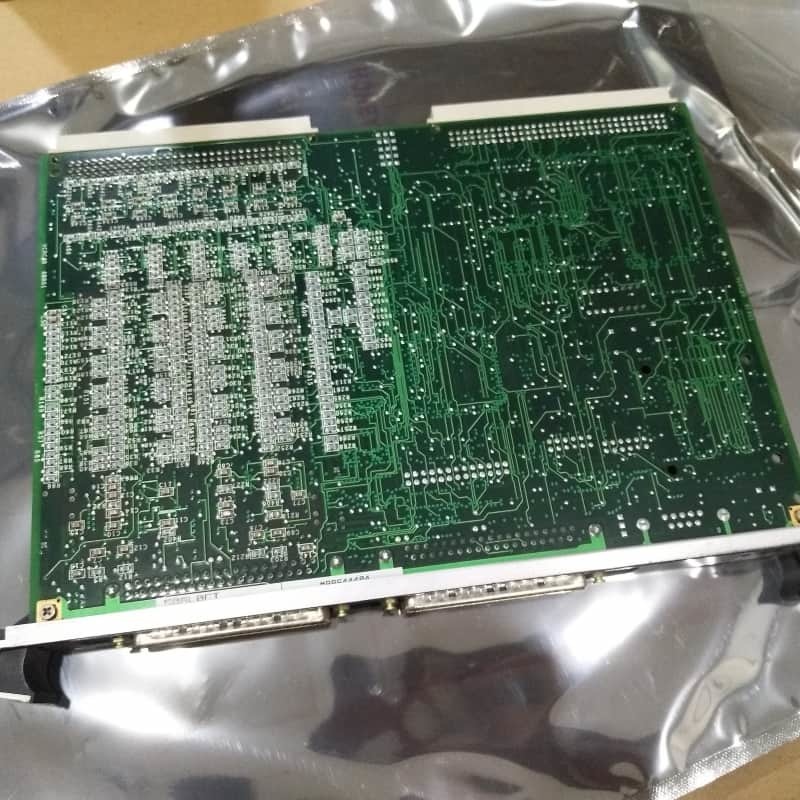

Scheda I/O discreta GE IS200VCRCH1B per il controllo turbina Mark VI

GE IS200VCRCH1B Connessione di ingresso/uscita di relè

Dettagli del prodotto:

La GEIS200VCRCH1Bè una scheda di ingresso/uscita discreta nel sistema Mark VI Speedtronic, che funziona come alternativa a una sola fessura alla scheda VCCC. Gestisce gli ingressi di contatto e le uscite di relè,integrazione con TBCI per 48 contatti a secco e schede di relè TRLYH1B con 12 relè magnetici.

Cablato al rack VME tramite prese stampate, supporta la scansione ad alta velocità per variabili critiche della turbina e un registratore SOE a risoluzione di 1 ms per tracciare gli eventi di contatto.Compatibile sia con i sistemi simplex che con i sistemi TMR, utilizza isolatori ottici e filtri da 4 ms per sopprimere il rumore, garantendo un'elaborazione del segnale affidabile.consentendo di votare nelle impostazioni TMR per la tolleranza ai guasti.

Caratteristiche chiave:
Capacità di ingresso/uscita:Gestisce fino a 48 ingressi a contatto a secco e 12 uscite di relè, con i primi 6 relè configurabili per i contatti a secco o il controllo del solenoide.

Monitoraggio ad alta velocità:Offre una scansione di 1 ms per le variabili critiche e una registrazione SOE per catturare le chiacchiere e gli impulsi di contatto ≥ 6 ms.

Compatibilità TMR:Supporta la tripla ridondanza con connettori JR1/JS1/JT1, consentendo il voto di input tramite schede VCMI per la tolleranza ai guasti.

Potenza flessibile:Le uscite dei relè utilizzano 125V DC, 115V AC o opzionale 24V DC con fusibili selezionabili dal jumper e soppressione di bordo.

Disegno compatto:Fattore di forma a un'unica fessura con connettori J33/J44 del pannello anteriore e LED di diagnostica (run/fail/status).

Caratteristiche di affidabilità:Isolamento ottico, filtri del rumore e disattivazione del relè in caso di disconnessione del cavo o perdita di comunicazione.
