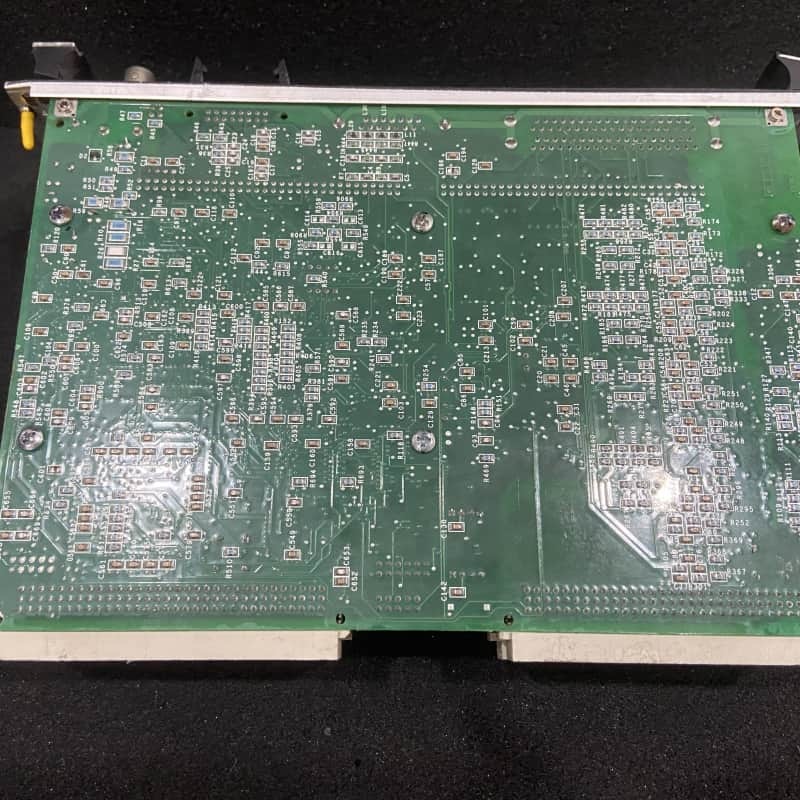

GE IS215VPROH2BD Turbine Protection Board Mark V Serie

La GEIS215VPROH2BDè una scheda di protezione della turbina della serie Mark VI Speedtronic, che funge da componente centrale di un sistema indipendente di protezione contro le eccessive velocità in caso di emergenza.opera a fianco dei terminali TPRO e TREG, costituendo un meccanismo di sicurezza ridondante critico per le operazioni di turbine a gas, vapore ed eoliche.

Come parte di una configurazione a tripla ridondanza, la scheda gestisce i solenoidi di trip tramite la scheda TREG, garantendo spegnimenti di emergenza a sicurezza durante eventi di eccesso di velocità o emergenze.Dispone di connettività Ethernet per la comunicazione IONet con moduli di controllo, che consente il monitoraggio in tempo reale e l'integrazione in più ampie architetture di controllo delle turbine.fornisce una protezione affidabile in diverse applicazioni industriali.

• Tripla ridondanza:Parte di un sistema a tre schede in un modulo dedicato, isolato dal sistema di controllo principale per garantire un funzionamento indipendente e una tolleranza ai guasti.
• Protezione di emergenza:Esegue le funzioni di protezione da eccesso di velocità di emergenza e di arresto di emergenza, controllando fino a tre solenoidi di trip tramite schede terminali TREG e TRPG; ciascuna scheda può innescare un trip della turbina per la ridondanza.
• Controllo del relè:Gestisce 12 relè su TREG, di cui 9 configurati in tre gruppi di voto per attivare i solenoidi di viaggio, e supporta un TREG secondario tramite J4 per un backup avanzato.
• I/O versatili:Accetta input da pickup di velocità passivi, termocoppie, segnali da 4 a 20 mA e trip interlock; output drive trip solenoid, relè economizer e comandi di interruttore per azioni protettive.
• Installazione e diagnostica:Scambiabile a caldo tramite connettori di chiusura sicuri; luci diagnostiche del pannello anteriore verificano l'inizializzazione, con aggiornamenti del firmware raccomandati per prestazioni ottimali.
• Potenza e prestazioni:Funziona con ingresso di corrente continua da 70-145V, fornendo uscite di corrente continua da 5V e 28V; l'elevata frequenza di fotogrammi di 100 Hz consente l'elaborazione dei dati in tempo reale, con il supporto di cavi MPU per sensori fino a 300 m di distanza.
• Durabilità industriale:Costruito con componenti robusti per resistere a ambienti difficili, garantendo un funzionamento affidabile nelle applicazioni critiche delle turbine.

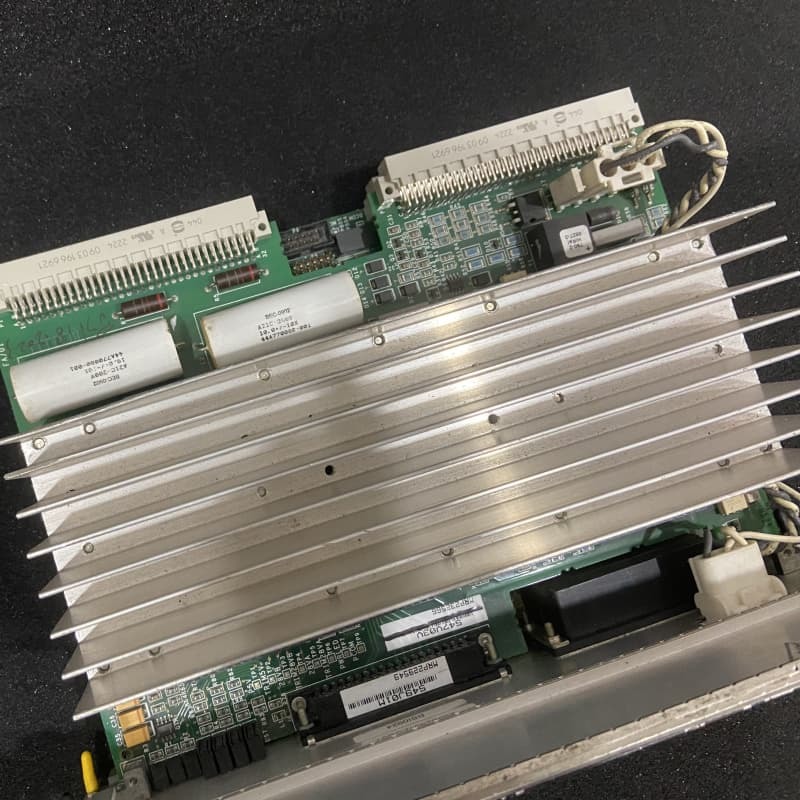

GE IS215UCVDH7AM Vista frontale del modulo di ingresso

GE IS215UCVDH7AM Vista laterale del modulo di ingresso
