GE IS2020RKPSG2A Modulo di alimentazione per rack VME 400W Mark VI

Il GE IS2020RKPSG2A è un modulo di alimentazione per rack VME appartenente alla serie Mark VI, parte integrante dei sistemi di controllo delle turbine a gas Speedtronic di GE. Come alimentatore autonomo da 400W, si monta sul lato destro dei rack di controllo/interfaccia VME tramite una staffa in lamiera, fornendo tensioni CC critiche al backplane VME e un'uscita CC opzionale da 335V per i rilevatori di fiamma. Supporta due tensioni di ingresso: 125V CC e una versione a bassa tensione di 24V CC e funge da sostituto diretto del vecchio RKPSG1.

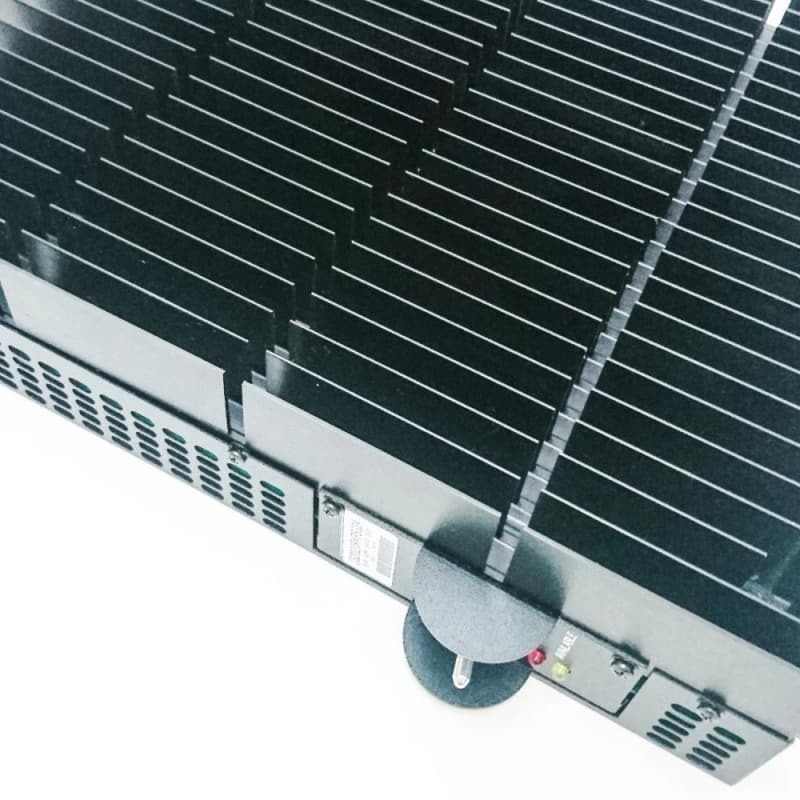

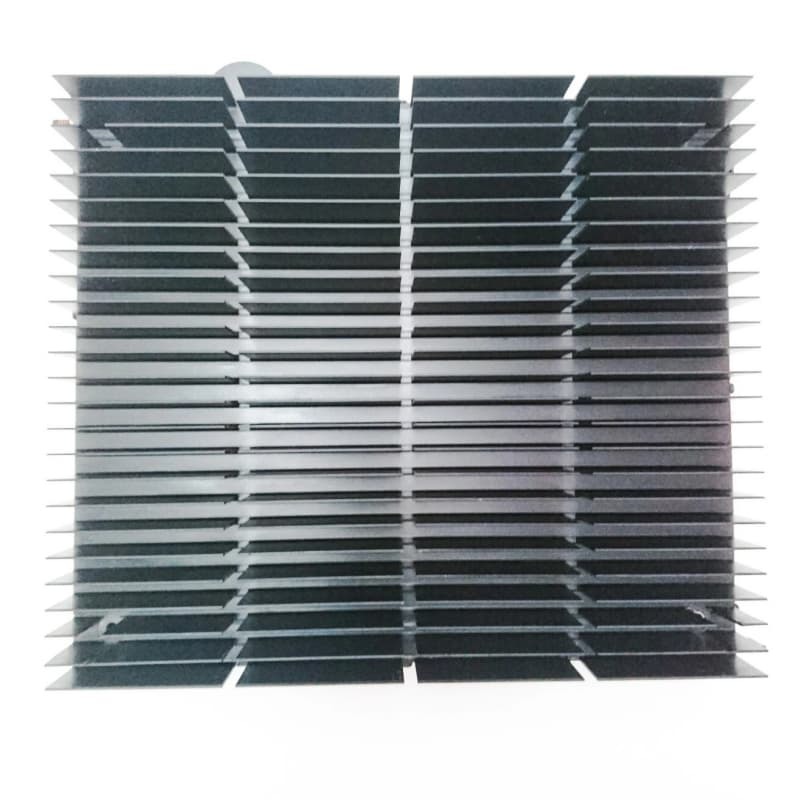

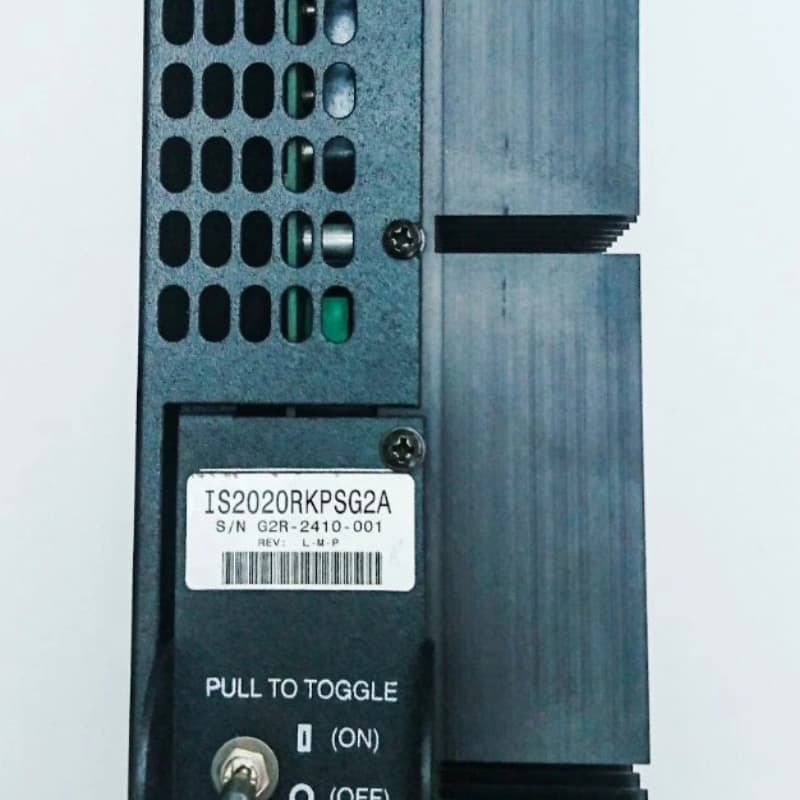

Dotato di un interruttore di alimentazione bloccabile sul pannello frontale e tre LED di stato, semplifica il monitoraggio e la risoluzione dei problemi. Le connessioni principali includono PSA/PSB montati in alto e connettori PS125/PS24, PS335, PS28 e PSSTAT montati in basso. Il suo design presenta alette metalliche montate lateralmente come dissipatore di calore e una targhetta frontale con i numeri di revisione/serie per un facile riferimento, in linea con l'eredità di tecnologia Speedtronic di Mark VI.

Caratteristiche Principali
Alimentazione di Tensione e Versatilità: Fornisce +5V, ±12V, ±15V, ±28V al backplane VME; 335V CC opzionale per i rilevatori di fiamma. Supporta ingressi CC da 125V/24V, adattandosi a diverse configurazioni di alimentazione industriale.

Funzionamento Semplice: L'interruttore di alimentazione bloccabile sul pannello frontale controlla le uscite e ripristina i guasti; tre LED forniscono uno stato chiaro: alimentazione in ingresso (giallo), guasto (rosso), normale (verde). I guasti si cancellano solo se la causa principale viene risolta.

Design Robusto: Modulo autonomo con dissipatori di calore ad alette metalliche montate lateralmente per la gestione termica; il montaggio con staffa in lamiera garantisce la stabilità nei rack VME.

Flessibilità di Configurazione: Alimenta le periferiche esterne tramite le uscite P28C/PS28 commutando un ponticello sul lato sinistro da “Normal” a “Isolated.” L'uscita da 5V ha un limite di corrente speciale: la sottotensione (UV) innesca lo spegnimento di tutte le altre uscite fino a quando i 5V non si ripristinano.
