Scheda di terminazione GE DS200CTBAG1ADD 330mm x 100mm Mark V

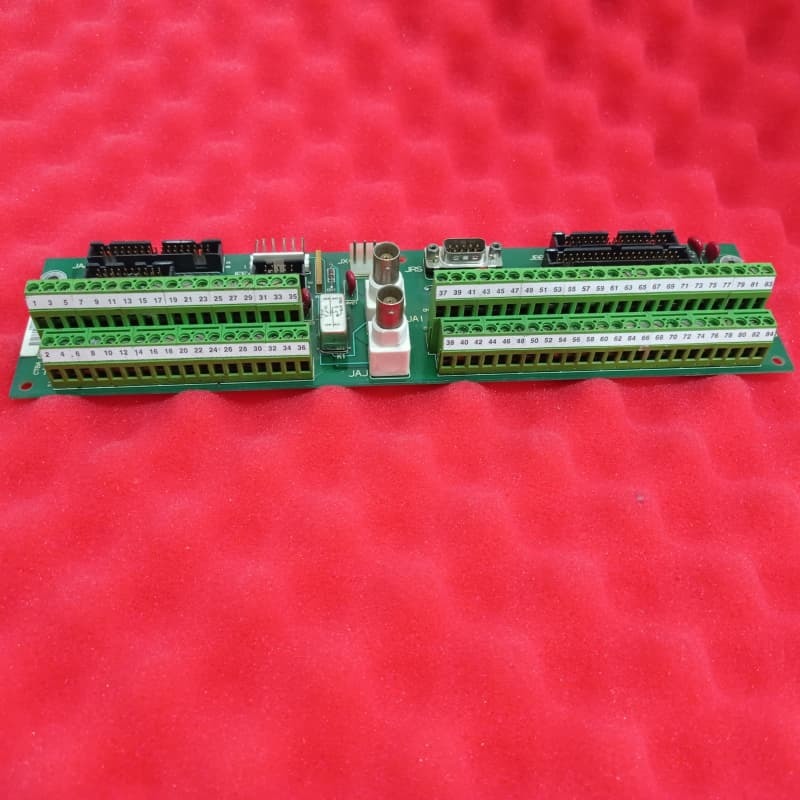

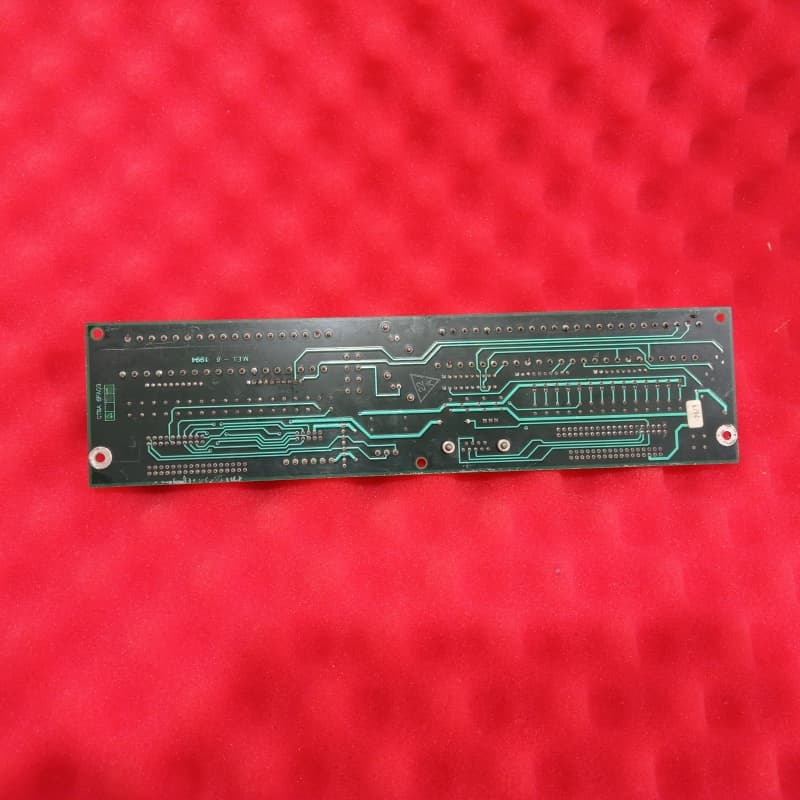

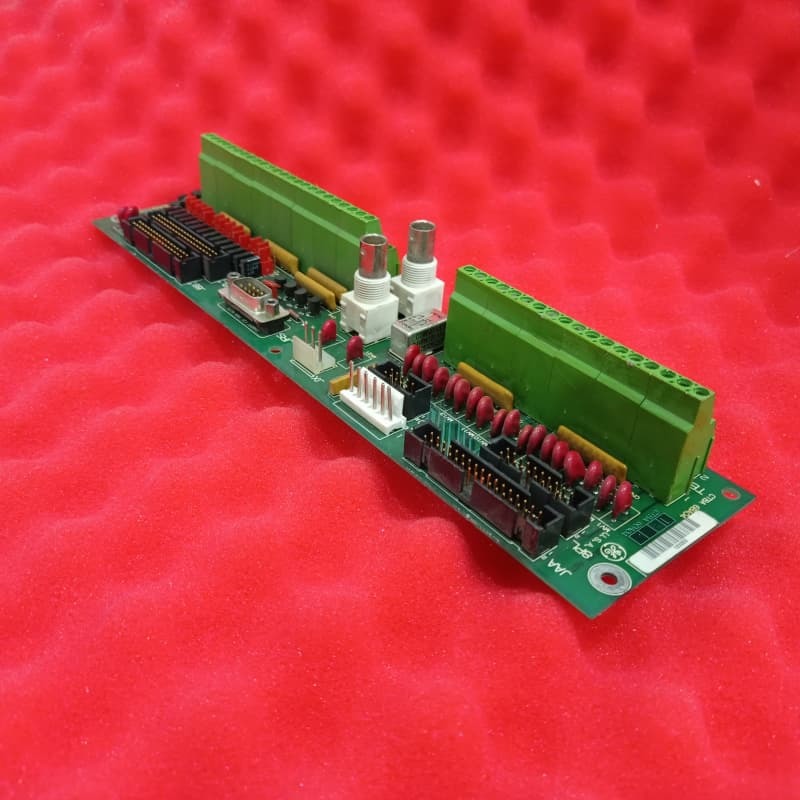

Alloggiato nei Mark Vcore, il suo ruolo principale è quello di terminare e indirizzare i segnali critici: ingressi/uscite da 4×20 mA, segnali di tensione/corrente dell'albero, IONET per le schede STCA/TCDA e COREBUS per le schede QTBA/STCA.Riceve anche 24 VDC di potenza dalla scheda TCPD e include un relè bypass per mantenere la comunicazione COREBUS in caso di perdita di potenzaFisicamente, si tratta di un PCB lungo e stretto con fori per l'angolo e il bordo per il montaggio, diodi con rivestimento rosso e codici di identificazione.Ha diversi connettori con il 6PL come vestigio inutilizzato più componenti come 20+ MOVI connettori COREBUS non utilizzati richiedono resistenze di terminazione, e i dettagli sono nei materiali tecnici originali di GE.

Caratteristiche chiave
Prestazioni riviste:Si basa sull'originale DS200CTBAG1 con tre revisioni del prodotto, migliorando la gestione del segnale o l'affidabilità per le esigenze di controllo aeroderivativo e della turbina.

Terminazione del segnale critico:Centralizza il routing di I/O di 4×20 mA, segnali dell'albero, IONET e COREBUS, collegandosi alle schede chiave Mark V per mantenere l'integrità del circuito di controllo.

Potenza e protezione ridondanti:Include un relè di bypass per la comunicazione COREBUS e oltre 20 MOV + diodi rossi per la soppressione/regolazione della tensione, salvaguardando i circuiti sensibili.

Connettività configurabile e organizzata:Dispone di una dozzina di interruttori per la personalizzazione, connettori chiaramente etichettati con il nome di fabbrica e linee guida per le parti non utilizzate, semplificando l'installazione e la manutenzione.

Progettazione industriale:I fori con anelli conduttivi per il montaggio sicuro e i componenti durevoli garantiscono la stabilità in ambienti di funzionamento difficili della turbina.
