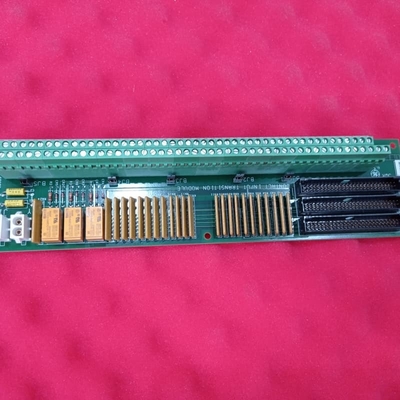

Scheda terminale digitale GE DS200DTBAG1A 200mm x 100mm

GE DS200DTBAG1A Scheda Terminale Contatti Digitali

Descrizione del Prodotto

La GE DS200DTBAG1A è una Scheda Terminale Contatti Digitali (DTBA), parte della Serie Mark V LM di GE, progettata per i sistemi di gestione del controllo delle turbine a gas. Classificata come Modulo di Terminazione Ingresso Contatti, viene installata nelle posizioni Q11, Q21 e Q51 all'interno dei core digitali, fungendo da interfaccia critica tra gli ingressi dei contatti e la TCDA.

La sua funzione principale è quella di instradare i primi 46 ingressi dei contatti di un core digitale alla scheda TCDA, con l'inversione del rilevamento degli ingressi configurabile tramite le impostazioni IO della TCDA per la funzionalità fail-safe. Preleva 125 VDC di alimentazione tramite il connettore JY e supporta due opzioni di tensione di eccitazione per l'ingresso dei contatti tramite la scheda terminale TB2, implementate in fabbrica. Il controller Mark V LM utilizza la sua alimentazione per fornire tensione di interrogazione isolata da fusibili e limitata in corrente per gli ingressi. I ponticelli sulla scheda isolano le masse di campo tagliando la tensione di interrogazione, raggruppati in set a 8 contatti, e richiedono l'arresto della turbina per le regolazioni. Consente inoltre alla TCDA di timestampare le modifiche di stato degli ingressi dei contatti entro 1 ms ed esegue diagnostiche continue per avvisare in caso di guasti ai circuiti.

Caratteristiche Principali
Integrazione con la Turbina a Gas Mark V LM: Progettata esplicitamente per i sistemi di controllo delle turbine a gas Mark V LM, garantendo una compatibilità senza soluzione di continuità con i core digitali e le schede TCDA.

Ingressi Fail-Safe Configurabili: Gli ingressi dei contatti possono essere invertiti tramite la Configurazione IO della TCDA per abilitare il funzionamento fail-safe, adattandosi ai requisiti critici di sicurezza della turbina.

Supporto della Doppia Tensione di Eccitazione: Impostata in fabbrica per utilizzare l'eccitazione a 125 VDC o 24 VDC per gli ingressi dei contatti, corrispondente alle diverse esigenze di alimentazione del sistema.

Isolamento a Terra e Sicurezza: Le masse di campo sono isolate utilizzando ponticelli che interrompono la tensione di interrogazione; le regolazioni dei ponticelli sono limitate agli arresti della turbina per motivi di sicurezza.

Monitoraggio e Diagnostica Precisi: Consente alla TCDA di timestampare le modifiche di stato degli ingressi entro 1 ms ed esegue controlli diagnostici continui, attivando avvisi in caso di guasti ai circuiti per ridurre al minimo i tempi di inattività.

Isolamento Ottico: Tutti gli ingressi dei contatti sono isolati otticamente dalla scheda TCDA, prevenendo le interferenze elettriche e proteggendo i circuiti di controllo sensibili.

Parametri Tecnici:
