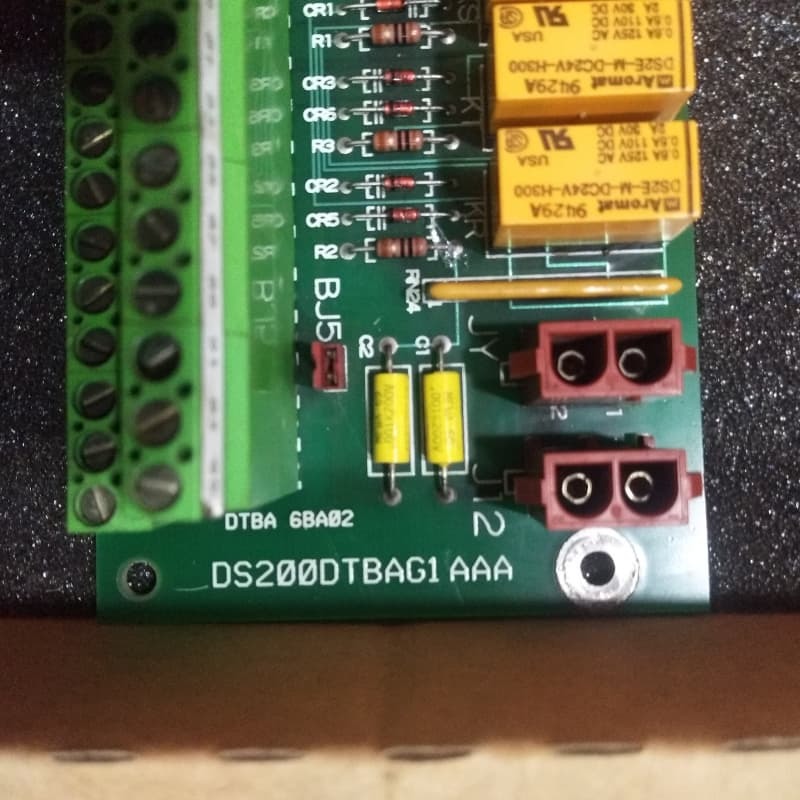

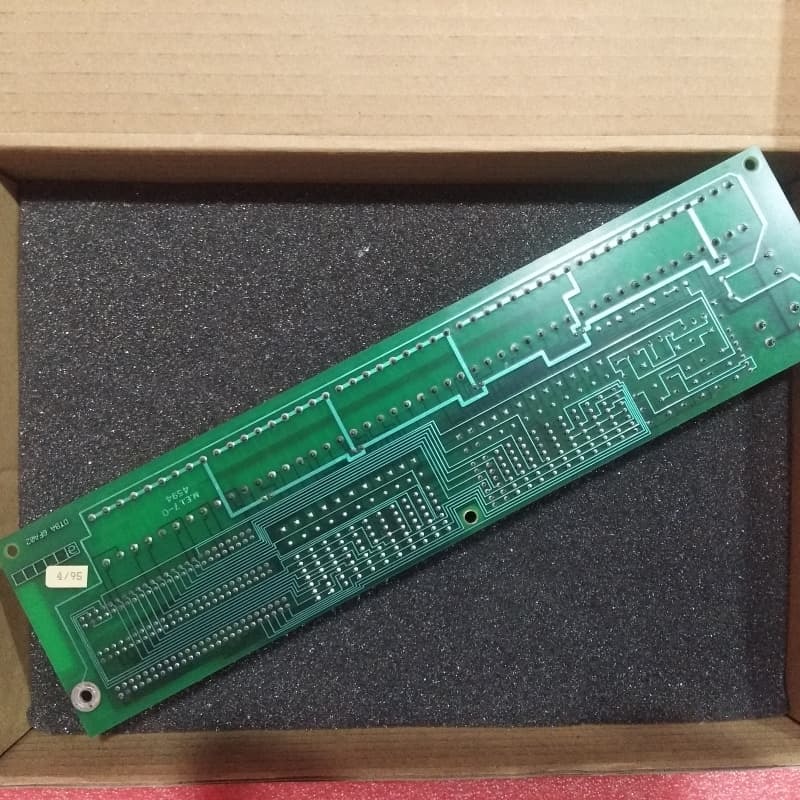

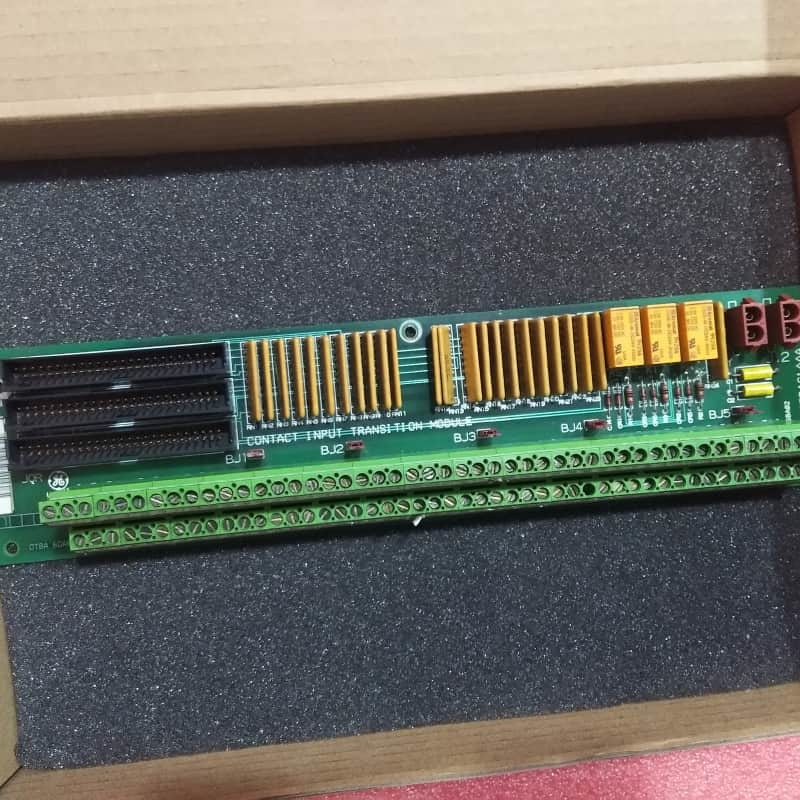

GE DS200DTBAG1AAA Digital Terminal Board 200 mm x 100 mm

GE DS200DTBAG1AAA Digital Terminal Board

Descrizione del prodotto

La GEDS200DTBAG1AAAè una scheda terminale di contatto digitale (DTBA), parte della serie GE Mark V LM, progettata per sistemi di gestione delle turbine a gas.è installato nei punti Q11, Q21 e Q51 all'interno dei core digitali, che fungono da interfaccia critica tra gli ingressi di contatto e il TCDA.

La sua funzione principale è quella di indirizzare i primi 46 ingressi di contatto di un nucleo digitale alla scheda TCDA, con inversione del senso di ingresso configurabile tramite impostazioni TCDA IO per funzionalità a prova di errore.Attrae potenza 125 VDC tramite il connettore JY e supporta due opzioni di tensione di eccitazione per l'ingresso di contatto tramite la scheda terminale TB2Il controllore Mark V LM utilizza la sua potenza per fornire una tensione di interrogatorio isolata dal fusibile e limitata dalla corrente per gli ingressi.con una capacità di accensione superiore a 50 W, e richiede lo spegnimento della turbina per le regolazioni. Consente inoltre a TCDA di timestampare le modifiche dello stato dell'ingresso del contatto entro 1 ms e esegue una diagnostica continua per avvisare di guasti del circuito.

Caratteristiche chiave
Mark V LM integrazione delle turbine a gas:Espressamente progettato per i sistemi di controllo delle turbine a gas Mark V LM, garantendo una compatibilità perfetta con i nuclei digitali e le schede TCDA.

Input di sicurezza configurabile:Gli ingressi di contatto possono essere invertiti tramite la configurazione TCDA IO per consentire un funzionamento sicuro, adattandosi ai requisiti critici di sicurezza delle turbine.

Supporto di tensione a doppia eccitazione:Impostazione di fabbrica per utilizzare eccitazione a 125 VDC o 24 VDC per gli ingressi di contatto, in funzione delle diverse esigenze di potenza del sistema.

Isolamento e sicurezza del suolo:I terreni di campo sono isolati utilizzando jumper che riducono la tensione di interrogatorio; le regolazioni dei jumper sono limitate agli spegnimenti delle turbine per sicurezza.

Monitoraggio e diagnosi precisi:Consente a TCDA di timestampare le modifiche dello stato di input entro 1 ms e esegue controlli diagnostici continui, innescando avvisi per guasti di circuito per ridurre al minimo i tempi di inattività.

Isolamento ottico:Tutti gli ingressi di contatto sono isolati otticamente dalla scheda TCDA, impedendo interferenze elettriche e proteggendo i circuiti di controllo sensibili.

Parametri tecnici:
