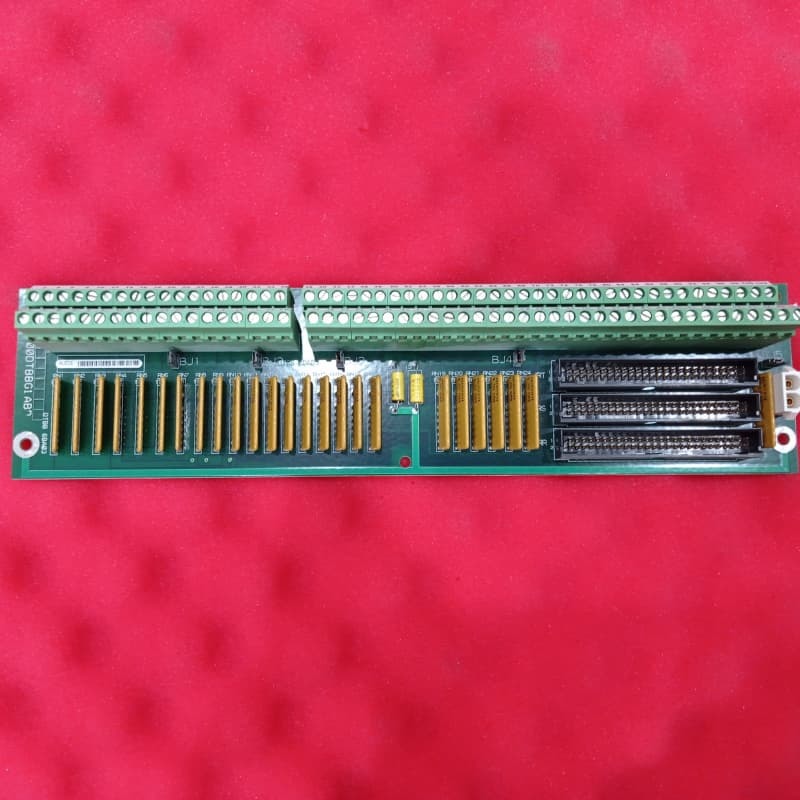

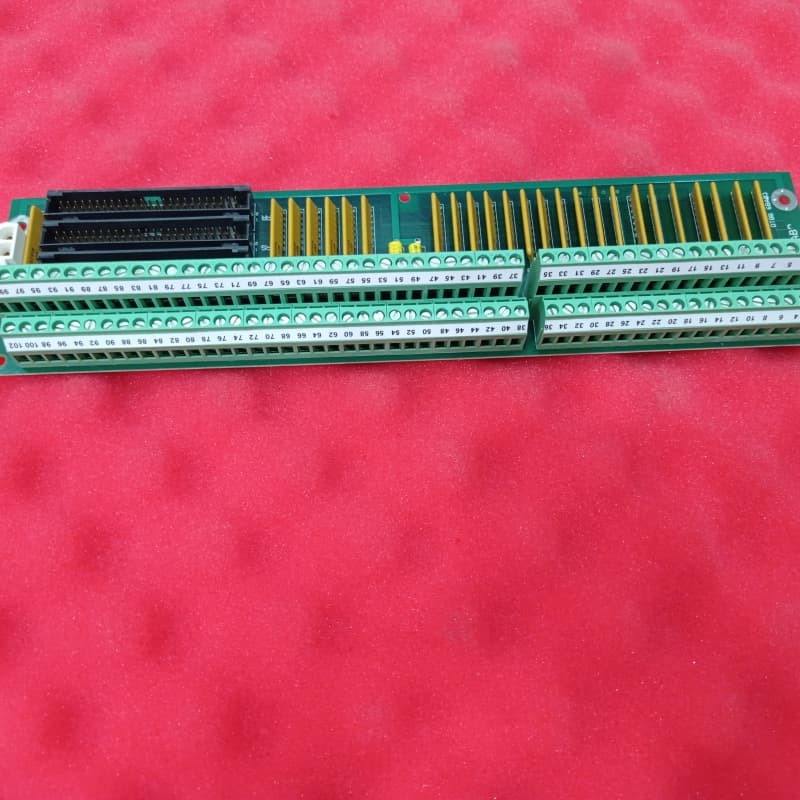

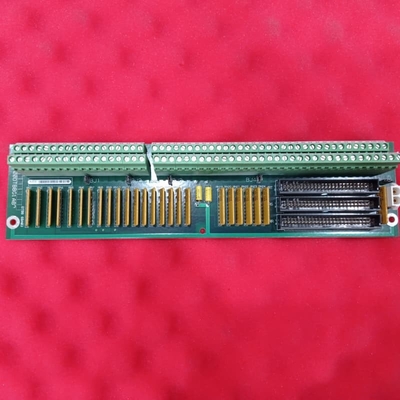

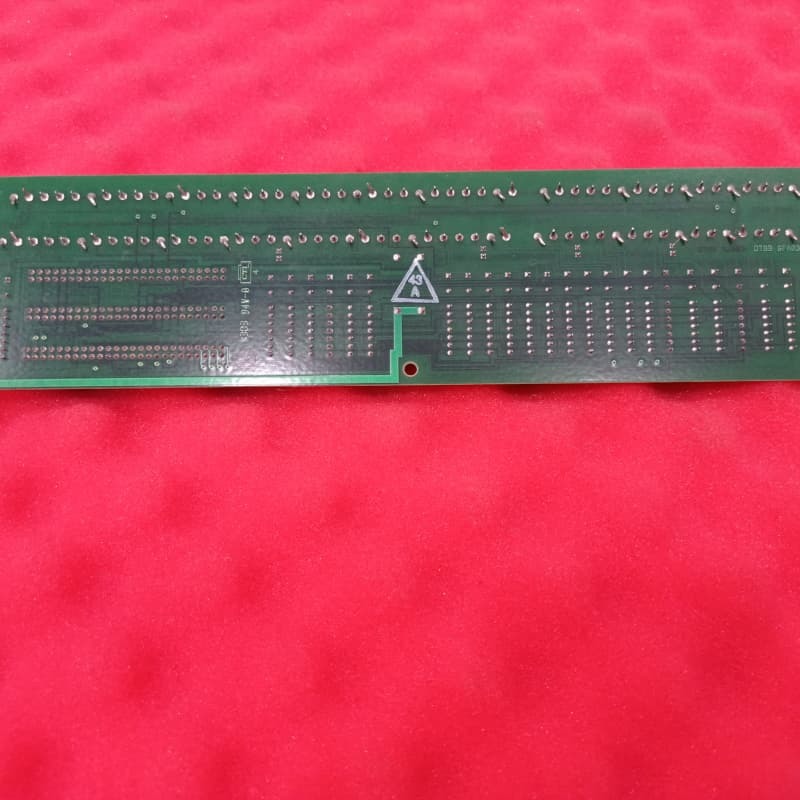

Scheda terminale GE DS200DTBBG1ABB 330mm x 200mm per controllo turbina Mark V

GE DS200DTBBG1ABB Terminal Digital Connector Board Mark V Ge Turbine Control

Dettagli del prodotto:

La GEDS200DTBBG1ABBè un modulo di terminazione dell'espansione di ingresso di contatto sviluppato per il sistema di controllo delle turbine GE Mark V utilizzato per gestire i motori automatici di turbine eoliche, a vapore e a gas,e parte della serie finale di prodotti di GE che sfrutta la sua tecnologia brevettata SpeedtronicSi tratta di una versione rivista del modulo originale DS200DTBBG1, che incorpora tre aggiornamenti significativi del prodotto.

L'hardware chiave include due blocchi terminali, tre connettori a 50 pin.,tre connettori a 40 pin, connettori a baionetta, cinque saltatori e componenti standard Mark V per la limitazione della tensione.Il suo numero di prodotto indica che si tratta di una scheda Mark V di produzione nazionale con funzione DTBB, rivestimento PCB normale, classificazione del gruppo 1 e revisioni A/B/B.Critico per l'installazione è posizionarlo nella stessa posizione della scheda sostituita per garantire un corretto routing dei cavi, che possono distorcere i segnali o surriscaldare i componenti.

Caratteristiche chiave:
Mark V & Speedtronic integrazione:E' stato progettato per il sistema di controllo della turbina Mark V, supporta le turbine eoliche, a vapore e a gas e utilizza la tecnologia Speedtronic di GE.garantire la compatibilità con architetture mature di controllo delle turbine.

Terminazione dell'input di contatto esteso:Due blocchi terminali consentono la gestione centralizzata dei fili di segnale, fungendo da nodo di espansione per gli ingressi di contatto nei circuiti di controllo della turbina.

Connettività dedicata:Include connettori da 40 pin, 50 pin e baionetta, oltre a componenti limitanti la tensione, per interfacciarsi con l'hardware del sistema Mark V e regolare il flusso di segnale / potenza.

Performance migliorata con revisione:Si basa sull'originale DS200DTBBG1 con tre revisioni, migliorando l'affidabilità o la compatibilità per le esigenze di controllo della turbina.

Progettazione di installazione critica:Richiede una corrispondenza di posizione con la scheda sostituita e un stretto routing dei cavi per prevenire interferenze e problemi di raffreddamento, fondamentali per l'accuratezza del segnale e la longevità dell'unità.
