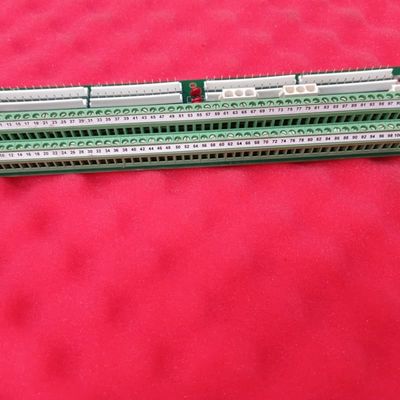

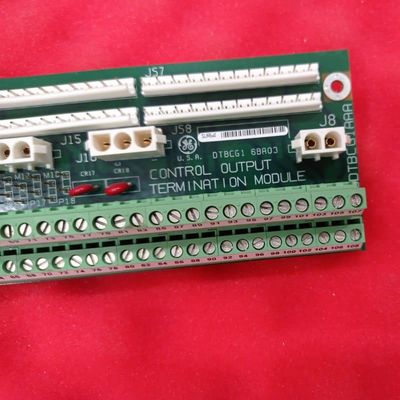

GE DS200DTBCG1A Scheda morsettiera di uscita contatti 100mm x 200mm

GE DS200DTBCG1A Contact Output Terminal Board

Descrizione del prodotto:

La GEDS200DTBCG1Aè un modulo di terminazione di uscita di contatto appartenente alla serie di sistemi di controllo della turbina Mark V di GE, che incorpora la tecnologia brevettata Speedtronic e viene utilizzato per controllare gas, vapore,e turbine eolicheSi tratta di una versione rivista del modulo originale DS200DTBCG1, con un singolo aggiornamento funzionale A-rated.

Installato nelle posizioni Q11, Q21 e Q51 all'interno del sistema Mark V, il suo ruolo principale è quello di terminare e indirizzare i segnali di uscita di contatto.si collega a 4 relè di uscita di contatto TCRA, con saltatori specializzati per il controllo della valvola di sgancio del collettore di gas. fisicamente, con due blocchi terminali, 2 connettori a bajonette a tre fili/1 a due fili, 10 saltatori e connettori dedicati: JS1-JS8, J8,e J15/J16. Il corretto montaggio e l'orientamento dei cavi sono fondamentali: i fili di segnale devono essere separati dai cavi di alimentazione "rumorosi" per evitare interferenze e il flusso d'aria non deve essere bloccato per evitare il surriscaldamento.

Caratteristiche chiave:
Mark V Speedtronic Legacy integrazione:Sviluppato per il controllo della turbina del sistema Mark V, sfruttando la tecnologia Speedtronic di GE e le impostazioni precedenti.

Configurazione specifica della posizione:Si adatta a Q11 e Q21/Q51 per soddisfare le diverse esigenze di potenza della turbina.

Gestione del segnale ad alta densità:Due blocchi terminali gestiscono fino a 220 fili di segnale, con connettori dedicati per un preciso routing del segnale/potenza di relè.

Mitigazione delle interferenze:Richiede una separazione stretta dei cavi o fili schermati per evitare rumori del segnale, garantendo una trasmissione di uscita accurata ̇ i cavi in fibra ottica possono essere collegati in modo sicuro ai cavi di alimentazione.

Sicurezza termica:Dipende da un flusso d'aria senza ostacoli; il corretto montaggio impedisce ai fasci di cavi di bloccare le prese d'aria, salvaguardando i componenti riscaldati.
