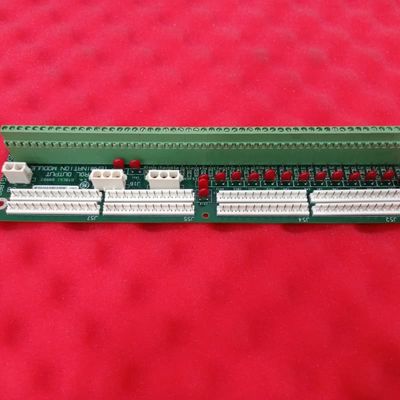

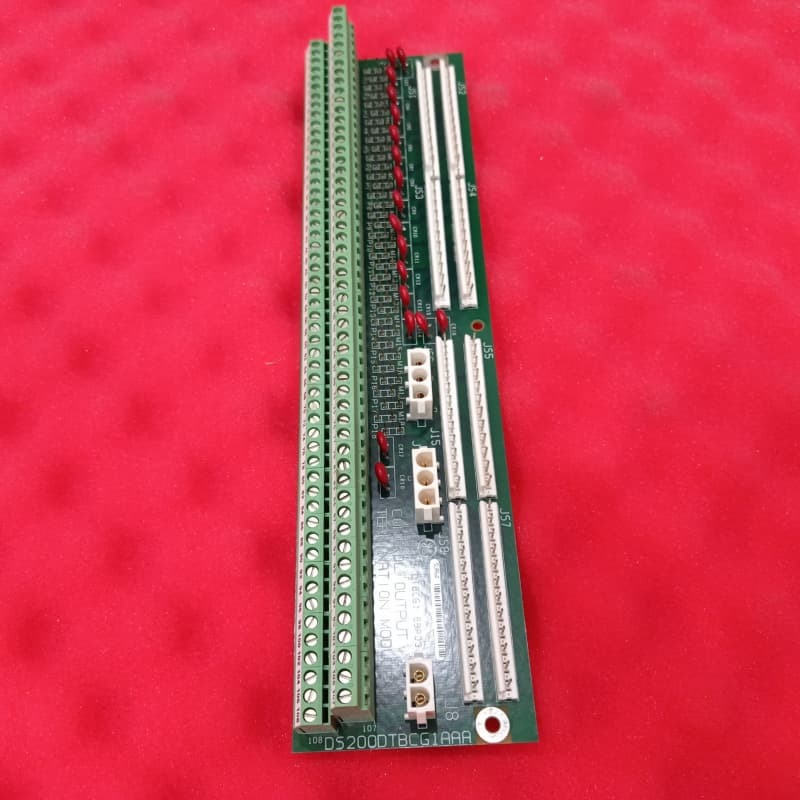

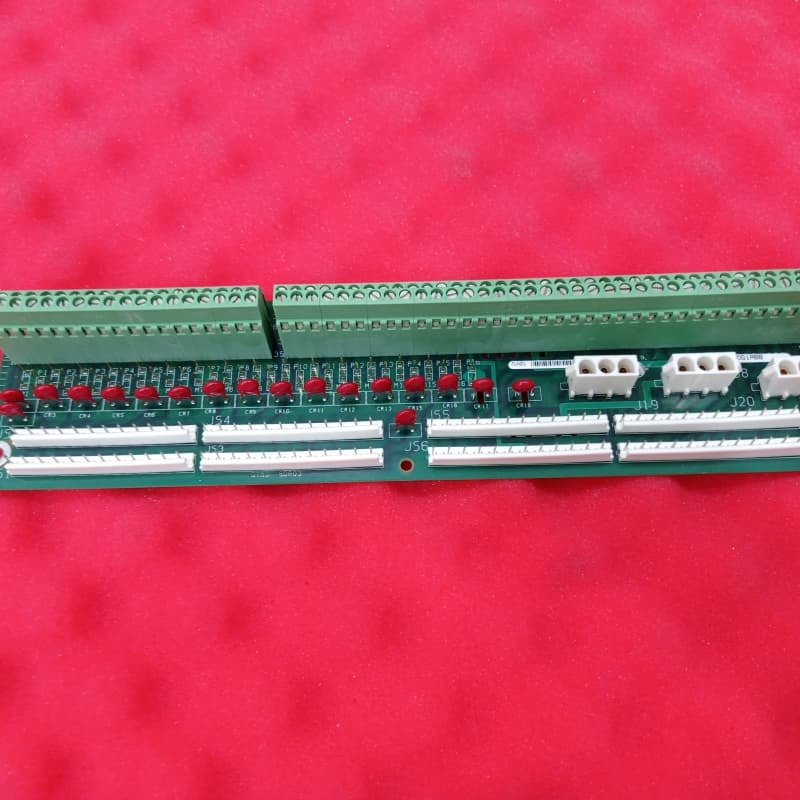

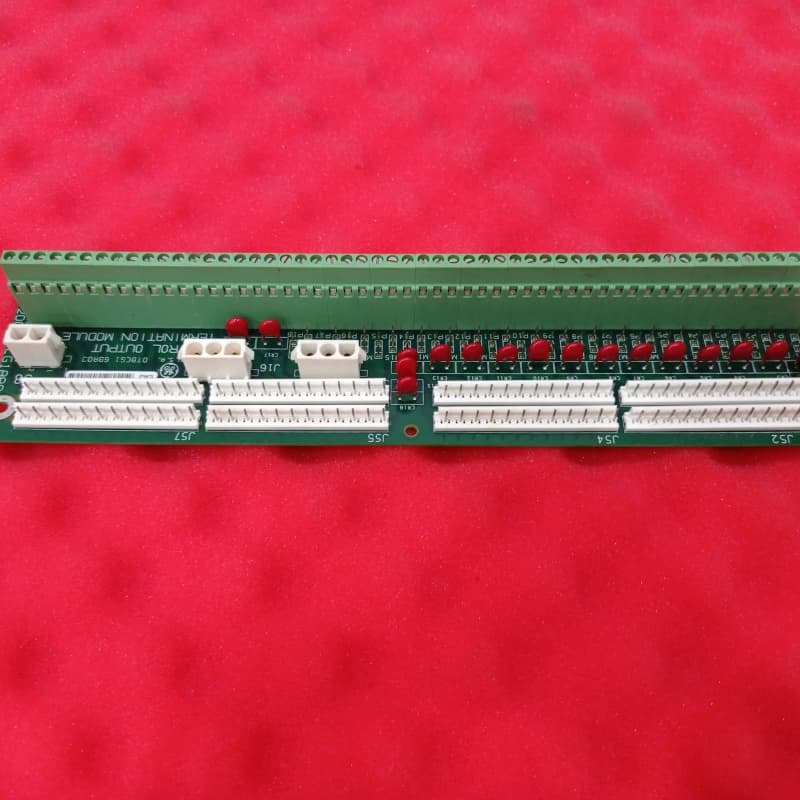

GE DS200DTBCG1AAA Scheda Morsettiera Uscita Contatti 100mm x 200mm
| Luogo di origine | U.S.A. |
|---|---|
| Marca | GE |
| Certificazione | COO |
| Numero di modello | Ds200dtbcg1aaa |
| Quantità di ordine minimo | 1 |
| Prezzo | $1000 |
| Tempi di consegna | 5-7 giorni |
| Termini di pagamento | T/t |
| Capacità di alimentazione | 999 |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Nome | GE Mark V DS200DTBCG1AAA Modulo di terminazione dell'uscita di contatto | ID prodotto | Ds200dtbcg1aaa |
|---|---|---|---|
| Serie | Mark v | Larghezza della rete del prodotto | 100 mm |
| Altezza netta del prodotto | 200 mm | Profondità/lunghezza della rete del prodotto | 330 mm |
| Peso netto del prodotto | 2 kg | Garanzia | 1 anno |
| Evidenziare | Scheda morsettiera di controllo turbina GE,scheda morsettiera uscita contatti 100mm x 200mm,Scheda morsettiera GE DS200DTBCG1AAA con garanzia |
||
Descrizione di prodotto
GE DS200DTBCG1AAA Scheda morsettiera di uscita contatti 100mm x 200mm
Panoramica del Prodotto
Il GE DS200DTBCG1AAA è un modulo di terminazione di uscita contatti progettato per la serie legacy Mark V Turbine Control System di GE. Questo modulo incorpora la tecnologia brevettata Speedtronic ed è utilizzato per controllare turbine a gas, a vapore e eoliche compatibili con GE. Rappresenta una versione rivista del modulo originale DS200DTBCG1, con un singolo aggiornamento funzionale di tipo A.
Specifiche Tecniche
Installato nelle posizioni Q11, Q21 e Q51 all'interno del sistema Mark V, la sua funzione principale è quella di terminare e instradare i segnali di uscita dei contatti. Nelle posizioni Q21/Q51, si collega a 30 relè sulla scheda TCRA, mentre nella posizione Q11, si collega a 4 relè di uscita contatti TCRA con ponticelli specializzati per il controllo della valvola di scarico del collettore del gas.
Caratteristiche Fisiche
Il modulo presenta due morsettiere, 2 connettori a baionetta a tre fili e 1 a due fili, 10 ponticelli e connettori dedicati (JS1-JS8, J8 e J15/J16). Il corretto montaggio e l'instradamento dei cavi sono fondamentali per prestazioni ottimali.
Caratteristiche Principali
- Integrazione Legacy Mark V Speedtronic: Progettato specificamente per il controllo della turbina del sistema Mark V, utilizzando la comprovata tecnologia Speedtronic di GE per una perfetta integrazione con le configurazioni legacy.
- Configurazione specifica per la posizione: Si adatta alle posizioni Q11 e Q21/Q51 per soddisfare le diverse esigenze di uscita della turbina.
- Gestione dei segnali ad alta densità: Due morsettiere gestiscono in modo efficiente fino a 220 fili di segnale, con connettori dedicati per un preciso instradamento dei segnali dei relè e dell'alimentazione.
- Mitigazione delle interferenze: Richiede una rigorosa separazione dei cavi o fili schermati per prevenire il rumore del segnale, garantendo una trasmissione accurata dell'uscita. I cavi in fibra ottica possono essere raggruppati in modo sicuro con i cavi di alimentazione.
- Sicurezza termica: Si basa sul flusso d'aria di azionamento senza ostruzioni; un corretto montaggio impedisce ai fasci di cavi di bloccare le prese d'aria, proteggendo i componenti riscaldati.
Requisiti di Installazione
I fili di segnale devono essere separati dai cavi di alimentazione "rumorosi" per evitare interferenze e il flusso d'aria non deve essere bloccato per evitare il surriscaldamento. Una corretta gestione dei cavi è essenziale per prestazioni e longevità ottimali.
