Modulo di terminazione GE Mark V DS200DTBDG1A 330mm x 100mm x 200mm

GE MARK v DS200DTBDG1A Modulo di terminazione dell'espansione dell'uscita di contatto

Descrizione del prodotto:

La GEDS200DTBDG1Aè un modulo di terminazione dell'espansione di uscita di contatto che fa parte della serie GE Mark V/Mark V LM, progettato per i sistemi di controllo delle turbine.è installato nei punti Q11, Q21 e Q51, connessione a 30 relè sulla scheda TCRA.

Il suo ruolo fondamentale è quello di espandere le capacità di uscita da contatto: 16 delle 30 uscite possono essere configurate come solenoidi tramite jumper hardware,e due uscite aggiuntive supportano i convertitori di accensione quando sono collegati J19/J20.

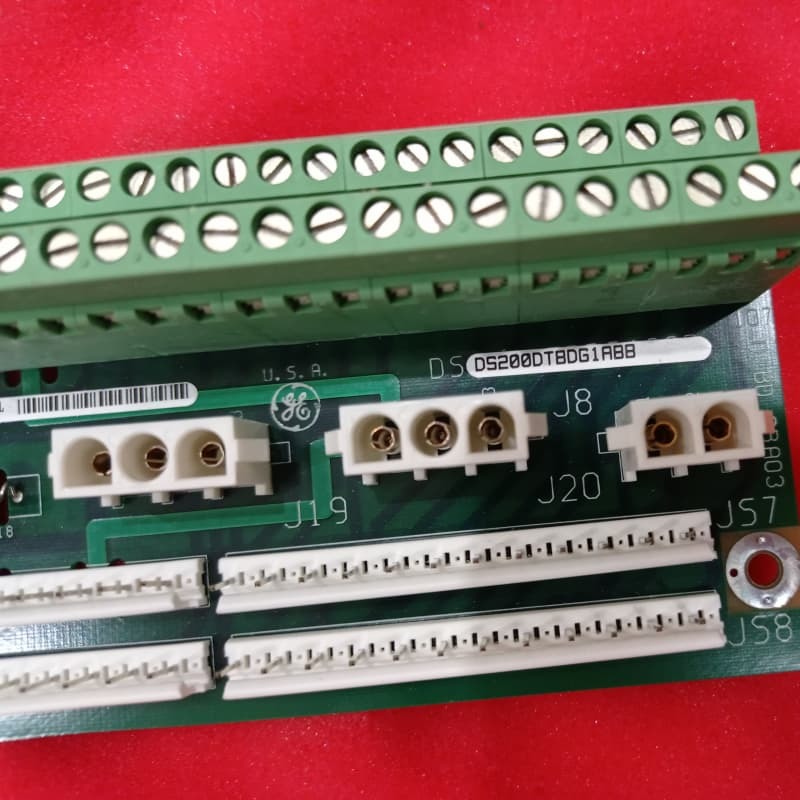

Fisicamente, è dotato di due blocchi terminali, punti di prova multipli, 2 jumper, 3 connettori a 34 pin e 8 connettori per i segnali di relè TCRA.Le prove richiedono personale addestrato con attrezzature calibrate, superfici prive di statici e riferimento ai manuali di fabbrica che utilizzano gli ID TP per la diagnostica dei circuiti.

Caratteristiche chiave:
Integrazione della serie Mark V:Adattato per i comandi delle turbine Mark V/Mark V LM, consente il collegamento senza soluzione di continuità ai relè TCRA ed espandendo la capacità di uscita nelle posizioni Q11/Q21/Q51.

Output configurabili:16 uscite configurabili come solenoidi tramite jumper; due uscite aggiuntive per i convertitori di accensione, migliorando la flessibilità per le esigenze specifiche della turbina.

Connettività dedicata:Include JS1 JS8, potenza solenoide J8 e J19/J20, garantendo un percorso preciso di segnale/potenza all'interno del sistema di controllo.

Capacità diagnostiche:I punti di prova (etichettati con TP) con funzioni documentate in fabbrica consentono una risoluzione mirata dei problemi, limitata a operatori addestrati con le attrezzature appropriate.

Terminazione ad alta densità:Due blocchi terminali supportano un esteso cablaggio del segnale, centralizzando la gestione dell'uscita per complesse configurazioni di controllo della turbina.

Progettazione migliorata con revisione:Si basa sull'originale DS200DTBDG1 con un aggiornamento funzionale, migliorando l'affidabilità per l'espansione della potenza di contatto nelle operazioni delle turbine.

Parametri tecnici:

Applicazioni:

Il modulo di terminazione dell'espansione dell'uscita di contatto GE MARK V DS200DTBDG1A è uno dei modelli avanzati della serie GE Turbine Control Unit.Questo modello offre capacità di elaborazione digitale e comunicazione ad alta velocitàQuesto prodotto è prodotto negli Stati Uniti ed è certificato con COO, che garantisce la sua qualità e affidabilità.

Supporto e servizi:

Il nostro team di prodotti GE Turbine Control fornisce un supporto tecnico completo e servizi per garantire prestazioni ottimali e affidabilità dei nostri prodotti.

• Supporto tecnico 24 ore su 24, 7 giorni su 7
• Risoluzione dei problemi e riparazione in loco
• Monitoraggio e diagnostica a distanza
• Aggiornamenti ed aggiornamenti delle attrezzature
