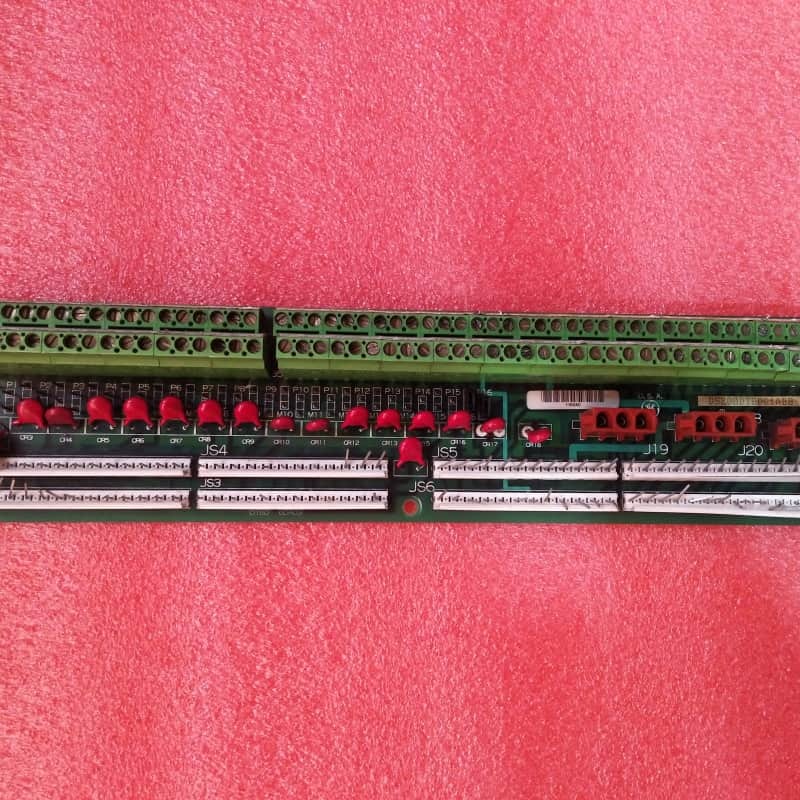

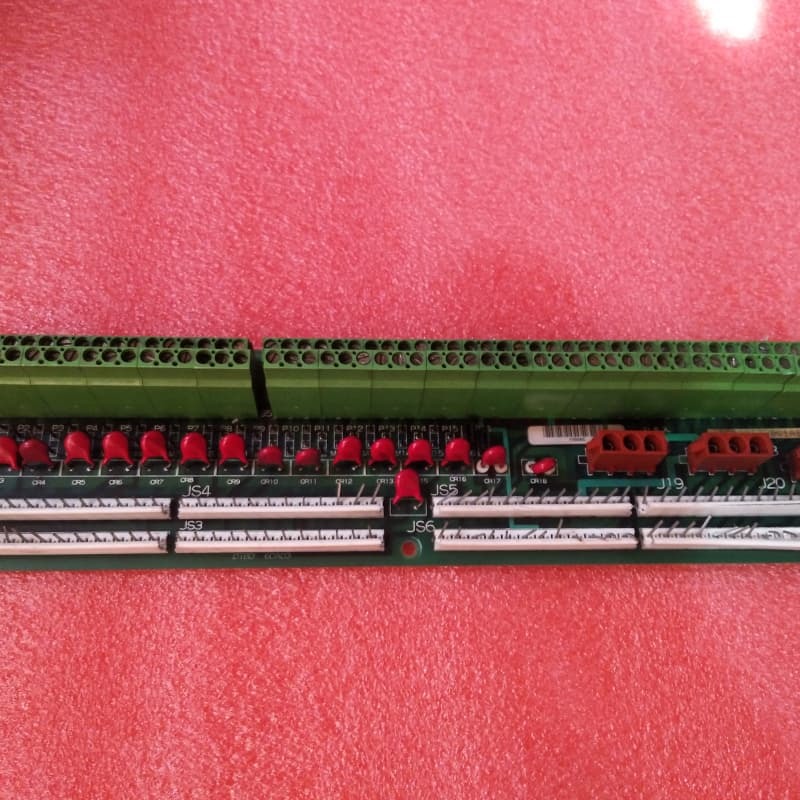

Scheda terminale GE DS200DTBDG1ABB 330mm x 200mm per controllo turbina Mark V

Scheda terminale GE DS200DTBDG1ABB Mark V Ge Turbine Control

Dettagli del prodotto:

Il GE DS200DTBDG1ABB è un modulo di terminazione per l'espansione delle uscite a contatto progettato per il sistema di controllo turbine Mark V di GE, utilizzato per gestire azionamenti automatizzati per turbine eoliche, a gas e a vapore, e fa parte della serie di prodotti finali di GE che sfrutta la sua tecnologia brevettata Speedtronic. Nonostante manchi di un tag di assemblaggio modulare speciale nel suo numero di prodotto, funziona come un hub di terminazione critico per le uscite a contatto nei sistemi Mark V.

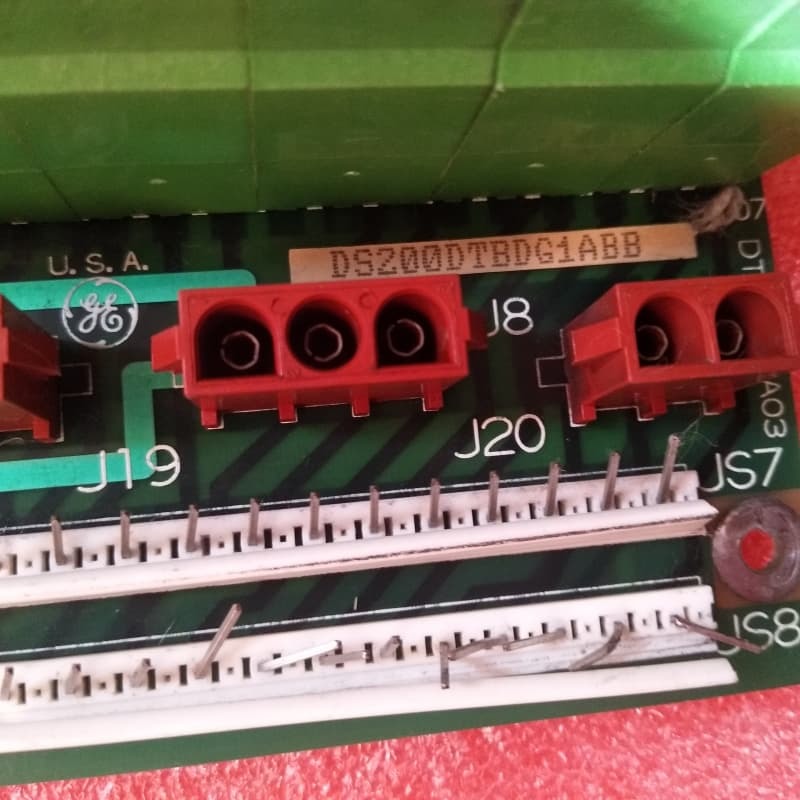

Fisicamente, misura 11,25 pollici (lunghezza) × 3 pollici (altezza), presenta un rivestimento protettivo spesso e standard per PCB e include componenti di limitazione della tensione standard Mark V. È fissato tramite viti a una specifica posizione interna dell'azionamento e si collega alle schede Mark V principali tramite connettori dedicati: JS1-JS8 per i segnali dei relè TCRA, J8 per l'alimentazione dei solenoidi TCPD e J19/J20 collegati a margherita per l'alimentazione delle uscite a contatto. L'installazione richiede un'attenta rimozione delle viti per evitare di far cadere l'hardware nell'azionamento, il che rischia cortocircuiti o danni ai componenti, l'etichettatura dei cavi per una facile reinstallazione e l'instradamento dei cavi in modo da non bloccare le prese d'aria.

Caratteristiche principali:

Compatibilità legacy Mark V Speedtronic: Progettato per il controllo turbine del sistema Mark V, integrando la tecnologia brevettata Speedtronic di GE e supportando le configurazioni legacy di turbine eoliche/a gas/a vapore.

Design protetto e compatto: Il rivestimento spesso del PCB protegge i componenti, mentre le sue dimensioni di 11,25”×3” si adattano perfettamente alle posizioni designate dell'azionamento, garantendo un'installazione sicura ed efficiente in termini di spazio.

Interfacciamento dedicato della scheda: I connettori consentono collegamenti senza soluzione di continuità di segnale/alimentazione alle schede TCRA e TCPD, mantenendo l'integrità della terminazione delle uscite a contatto.

Installazione incentrata sulla sicurezza: Richiede un'attenta manipolazione delle viti per prevenire cortocircuiti/danni all'azionamento e l'etichettatura/instradamento dei cavi per evitare prese d'aria bloccate, riducendo al minimo i rischi operativi durante la manutenzione.

Regolazione della tensione: Incorpora raddrizzatori, diodi e condensatori standard Mark V per la limitazione della tensione, proteggendo i circuiti sensibili e garantendo prestazioni stabili negli ambienti di controllo delle turbine.
