GE Mark V DS200IQXDG1A Inverter Snubber Card 330 mm x 100 mm

GE Mark V DS200IQXDG1A Scheda Snubber Inverter per Sistemi di Controllo Turbine

Descrizione del prodotto:

La GE DS200IQXDG1A è una scheda Snubber Inverter parte dei sistemi di controllo Speedtronic Mark V di GE, utilizzata per turbine a gas/vapore di medie e grandi dimensioni e il sottoinsieme EX2000 del Mark V. Come variante rivista del suo modello base, il suo ruolo principale è mitigare i transienti di commutazione negli inverter: utilizza componenti passivi per sopprimere i picchi di tensione, assorbire l'energia di commutazione in eccesso e ridurre le EMI, proteggendo i semiconduttori di potenza e garantendo un funzionamento stabile dell'inverter.

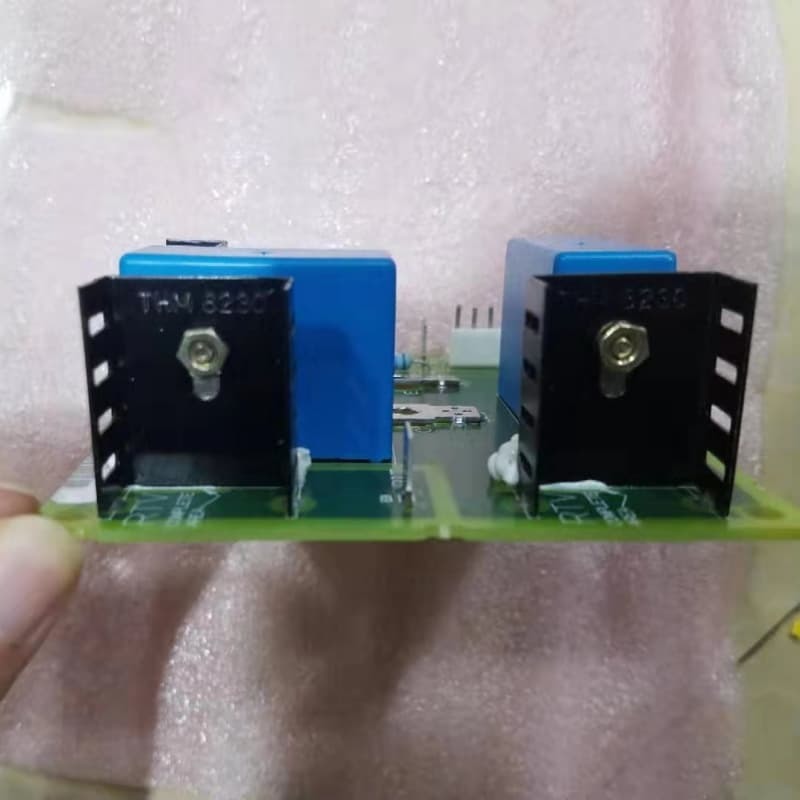

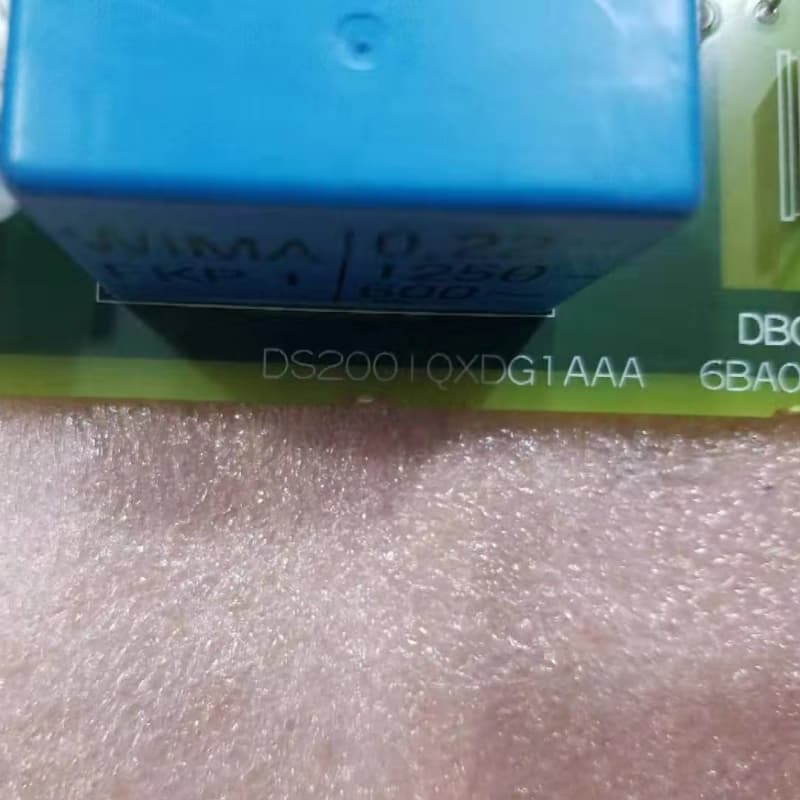

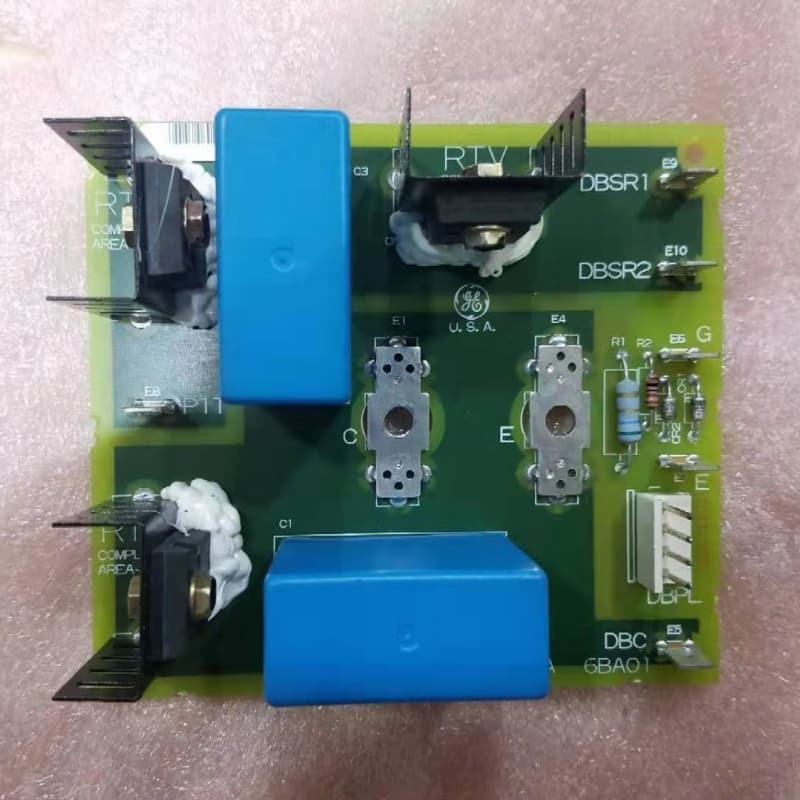

Fisicamente, è una piccola scheda con fori di montaggio agli angoli, con quattro terminali di connessione, due connettori a pin verticali, cinque connettori a innesto, tre dissipatori di calore con transistor e due condensatori in polipropilene WIMA FKP 1. La tripla ridondanza del Mark V gli consente di operare senza arresto della turbina durante la riparazione dei componenti.

Caratteristiche principali:

Nucleo di protezione dell'inverter: Sopprime i picchi di tensione, assorbe l'energia di commutazione e riduce le EMI/transienti, proteggendo IGBT/MOSFET e stabilizzando le prestazioni dell'inverter.

Componenti specializzati: Due condensatori WIMA FKP 1 e dissipatori di calore ottimizzano la gestione degli impulsi e la gestione termica per le condizioni industriali.

Design compatto e montabile: Fattore di forma ridotto con fori agli angoli per una facile installazione; diversi connettori consentono un collegamento senza soluzione di continuità del sistema.

Supporto alla ridondanza: Si allinea all'architettura a tripla ridondanza del Mark V, consentendo riparazioni senza arresto della turbina, fondamentale per l'operatività industriale.

Parametri tecnici:
