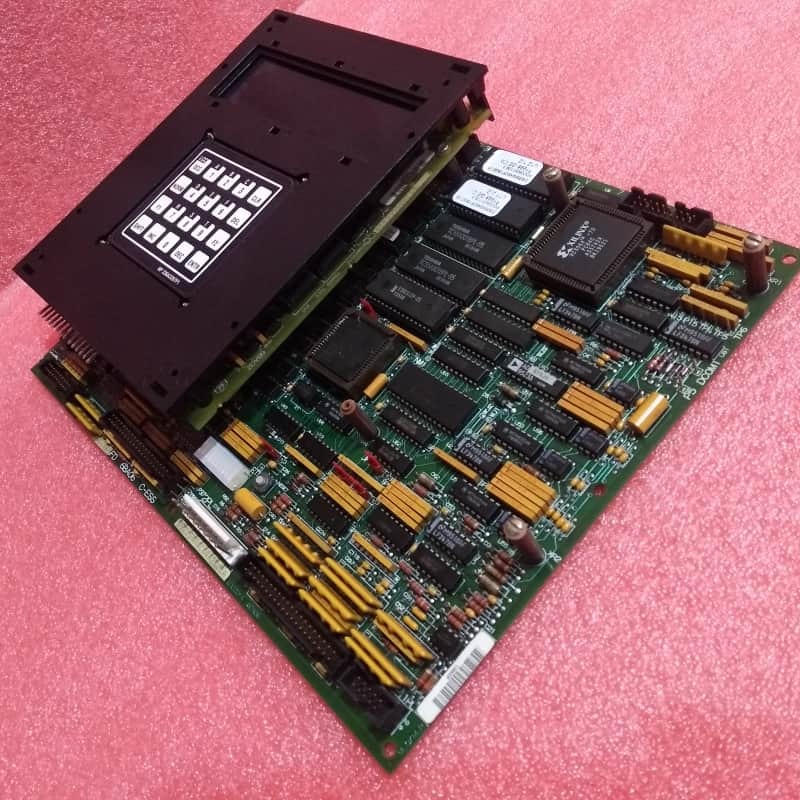

Scheda di controllo azionamento GE Mark V DS215GASCG4AZZ01A 330mm x 200mm

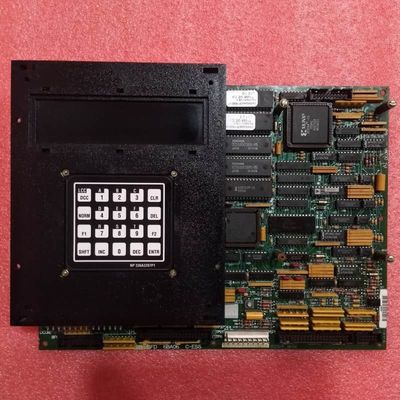

GE MARK V DS215GASCG4AZZ01A(DS200SDCCG4AEC+DS200SLCCG3ACC) Scheda di Controllo Drive

Descrizione del Prodotto:

Il GE Mark V DS215GASCG4AZZ01A è una scheda di controllo drive all-in-one progettata per il sistema di controllo turbine Mark V di GE, ma significativa in quanto una delle ultime serie GE Mark a integrare la tecnologia di controllo Speedtronic brevettata del marchio. Progettata per garantire il funzionamento senza interruzioni di azionamenti per turbine a gas, vapore ed eoliche, combina due moduli principali in un'unica unità: il DS200SDCCG4AEC (modulo di controllo drive principale) e il DS200SLCCG3ACC (scheda ausiliaria di comunicazione LAN), centralizzando il controllo drive, l'elaborazione del segnale e la connettività di rete per semplificare la progettazione del sistema e ridurre la complessità del cablaggio.

Modulo Principale 1: DS200SDCCG4AEC (Modulo di Controllo Drive Principale)

In quanto nucleo di controllo, questo modulo supporta la funzionalità di azionamento della turbina con capacità di elaborazione e monitoraggio specializzate:

Architettura a Triplo Processore: Tre microprocessori dedicati lavorano in tandem per ottimizzare le prestazioni:

Processore di Controllo Drive (DCP): Gestisce attività a livello di sistema come la decodifica, l'accesso diretto alla memoria (DMA) e le operazioni di input/output, garantendo un flusso di dati regolare tra i componenti.

Processore di Controllo Motore (MCP): Gestisce funzioni specifiche per motori DC/AC per regolare il movimento dell'azionamento della turbina con precisione.

Processore Co-Motore (CMP): Si occupa di calcoli ad alta intensità matematica oltre la capacità dell'MCP, supportando le esigenze operative ad alta dinamica delle turbine.

RAM Condivisa: Consente l'accesso simultaneo da parte di tutti e tre i processori, riducendo al minimo la latenza dei dati e migliorando la reattività in tempo reale.

Diagnostica Intuitiva: 10 LED sul pannello frontale forniscono un feedback visivo sullo stato, visualizzando i codici di errore in formato decimale codificato binario (BCD) o binario, consentendo ai tecnici di identificare e risolvere rapidamente i problemi.

Hardware Configurabile: Include ponticelli JP di tipo Berg e ponticelli a filo WJ per adattare il modulo ai requisiti specifici del sistema. I distanziatori supportano anche schede opzionali aggiuntive per l'espansione futura delle funzioni.

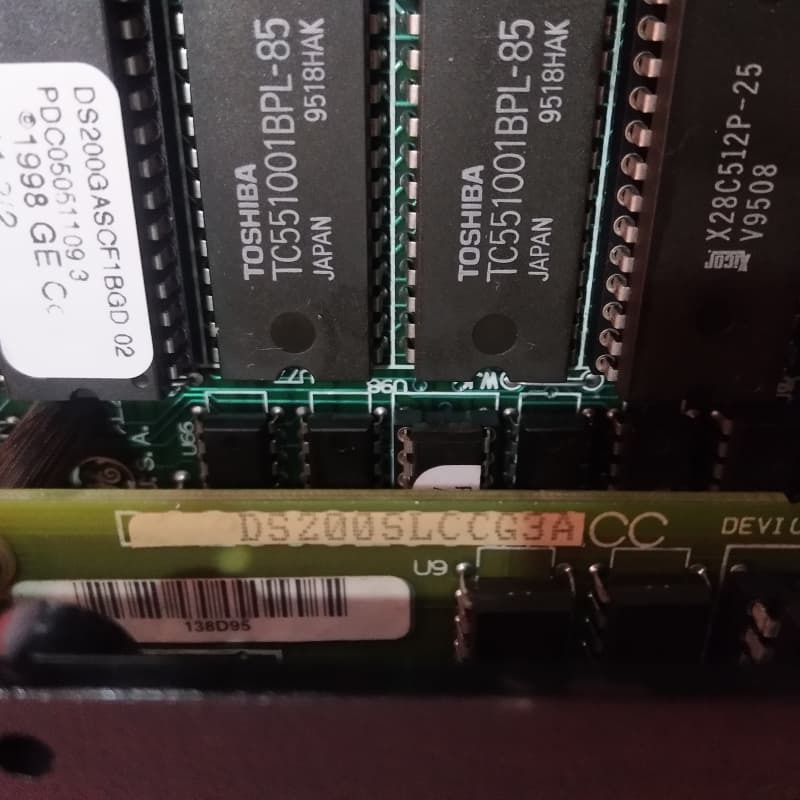

Modulo Principale 2: DS200SLCCG3ACC (Scheda Ausiliaria di Comunicazione LAN)

Questa scheda ausiliaria aggiunge una connettività di rete critica, consentendo al DS215GASCG4AZZ01A di integrarsi con le reti locali (LAN) e scambiare dati con altri componenti del sistema. Una variante rivista della scheda madre originale DS200SLCCG3, incorpora tre aggiornamenti chiave: due revisioni funzionali (aumentando la stabilità e la compatibilità della comunicazione) e una revisione grafica (migliorando la durata dei componenti). Le sue caratteristiche principali includono:

Comunicazione a Doppio Circuito: Offre circuiti isolati e non isolati per i segnali LAN drive, garantendo l'integrità del segnale in diverse configurazioni di sistema.

Processore di Controllo LAN (LCP): Funge da hub di comunicazione, elaborando tutti i segnali LAN in entrata e in uscita. La sua memoria di programma è memorizzata in due cartucce EPROM rimovibili, consentendo facili aggiornamenti o sostituzioni del software.

Scambio Dati Senza Interruzioni: Utilizza la RAM a doppia porta per collegare l'LCP con il DCP del DS200SDCCG4AEC, consentendo un trasferimento dati fluido tra la LAN e il nucleo di controllo drive.

Gestione User-Friendly: Supporta una tastiera programmatore alfanumerica collegabile, che concede l'accesso alla diagnostica del sistema, alle impostazioni di configurazione e ai controlli dello stato in tempo reale per semplificare la manutenzione.

Durata e Protezione: Sfrutta i componenti standard Mark V per la protezione della tensione, oltre a un rivestimento PCB funzionale basato sulla priorità che protegge l'hardware critico dallo stress ambientale.

Approfondimenti sul Numero di Prodotto: Il suo numero di parte codifica i dettagli chiave: “DS200” conferma l'assemblaggio normale Mark V e la produzione nazionale statunitense; “SLCC” indica la funzionalità di comunicazione LAN; “G3” lo colloca nel Mark V Group 3; e “ACC” indica le sue tre revisioni.

Caratteristiche Principali del DS215GASCG4AZZ01A Integrato

Integrazione All-in-One: Combina il controllo drive e la comunicazione LAN in un'unica unità, eliminando l'installazione di moduli separati e riducendo la complessità del cablaggio.

Eredità Speedtronic: Sfrutta la tecnologia Speedtronic di Mark V per garantire prestazioni affidabili e comprovate nel settore per gli azionamenti delle turbine.

Efficienza a Triplo Processore: La collaborazione DCP/MCP/CMP offre un controllo drive preciso e reattivo, soddisfacendo le esigenze ad alta dinamica delle turbine a gas, vapore ed eoliche.

Connettività LAN Senza Interruzioni: Il DS200SLCCG3ACC consente il monitoraggio e il controllo centralizzati tramite LAN, supportando lo scambio di dati con dispositivi in rete.

Manutenzione Semplificata: La diagnostica LED intuitiva, le EPROM rimovibili e una tastiera programmatore riducono i tempi di risoluzione dei problemi e di riparazione.
