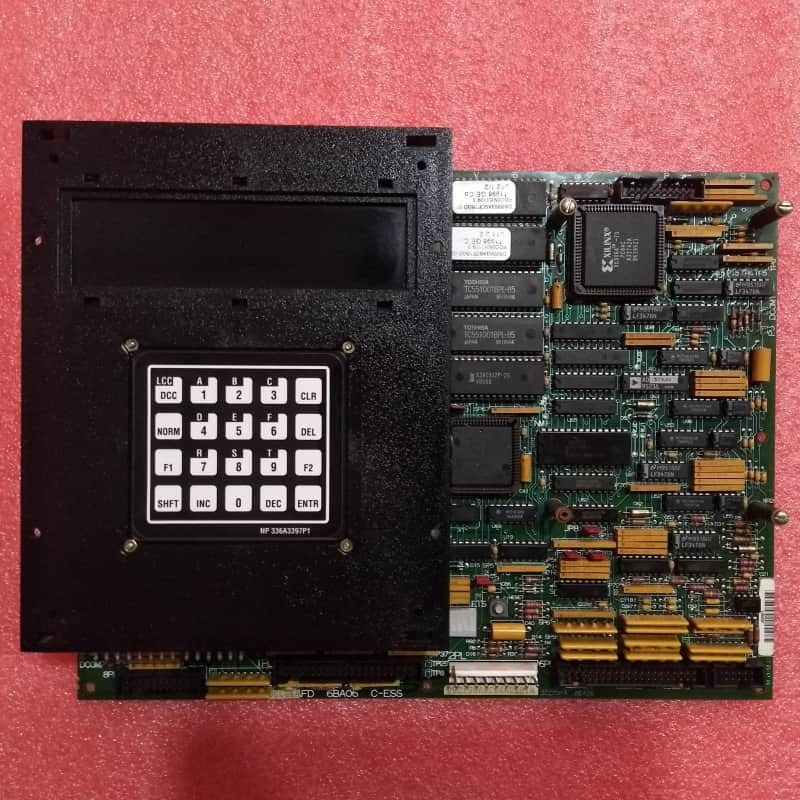

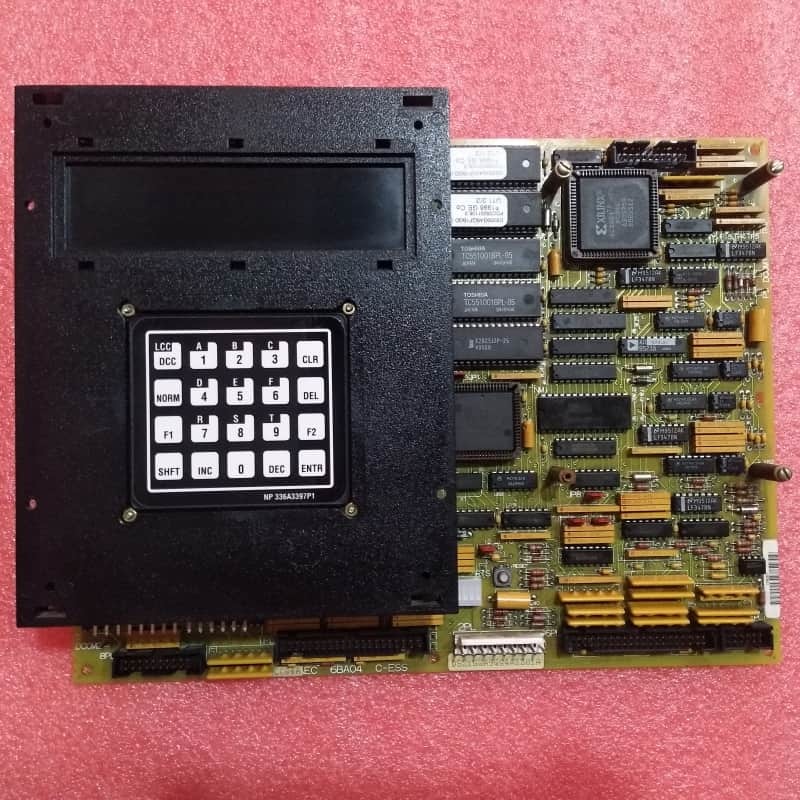

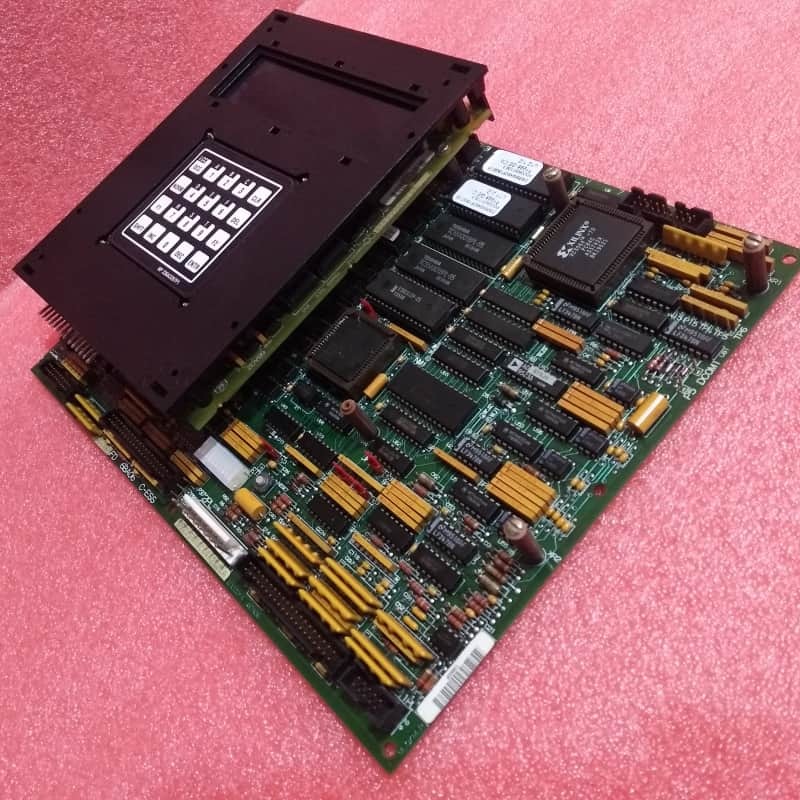

GE Mark V DS215GASQG4AZZ01A Sistema di controllo della turbina 200 mm x 100 mm

GE Mark V DS215GASQG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC) Sistema di Controllo Turbina

Descrizione del Prodotto:

Il GE Mark V DS215GASQG4AZZ01A è una scheda di controllo integrata che combina le funzionalità principali di DS200SDCCG4AEC (modulo di controllo principale) e DS200SLCCG3ACC (scheda ausiliaria di comunicazione LAN), progettata per il sistema di controllo turbina Mark V di GE. Come unità coesa, centralizza il controllo dell'azionamento, l'elaborazione del segnale e le capacità di comunicazione LAN, garantendo il funzionamento senza interruzioni degli azionamenti di turbine a gas, vapore o eoliche, sfruttando al contempo la tecnologia di controllo Speedtronic legacy di Mark V.

Il modulo base DS200SDCCG4AFD ospita tre microprocessori specializzati:

Processore di Controllo Azionamento (DCP): Gestisce la decodifica, l'accesso diretto alla memoria (DMA) e l'input/output (I/O) a livello di sistema;
Processore di Controllo Motore (MCP): Gestisce le funzioni di controllo motore DC/AC come il controllo di fase;
Co-Motor Processor (CMP): Elabora attività ad alta intensità di calcolo oltre la capacità dell'MCP.

Include anche RAM condivisa per l'accesso simultaneo multi-processore, 10 LED sul pannello frontale per il monitoraggio delle funzioni in tempo reale e il rilevamento dei guasti (visualizzando i codici di guasto in decimale codificato binario/BCD o binario in base alla gravità del guasto) e hardware configurabile (ponticelli JP di tipo Berg e ponticelli a filo WJ, per lo più impostati in fabbrica) per l'ottimizzazione del sistema. La scheda ausiliaria DS200SLCCG3ACC aggiunge funzionalità di comunicazione LAN, consentendo all'unità di integrarsi con le reti locali ed espandere la connettività e lo scambio di dati con altri componenti del sistema.

Caratteristiche Principali:
Design a doppio modulo integrato: Combina il DS200SDCCG4AEC (nucleo di controllo dell'azionamento) e il DS200SLCCG3ACC (comunicazioni LAN), eliminando la necessità di installare moduli separati e semplificando il cablaggio del sistema.

Efficienza a tre processori: DCP, MCP e CMP lavorano in collaborazione—gestendo rispettivamente I/O di sistema, controllo motore e calcoli complessi—per garantire l'accuratezza e la reattività del controllo dell'azionamento, soddisfacendo i requisiti operativi ad alta dinamica delle turbine.Connettività LAN:

Il DS200SLCCG3ACC consente una perfetta integrazione LAN, supportando la trasmissione dei dati tra la scheda di controllo dell'azionamento e altri dispositivi di rete per il monitoraggio e il controllo centralizzati.Diagnostica guasti intuitiva:

10 LED forniscono un feedback visivo chiaro sullo stato del sistema; i codici di guasto (in BCD o binario) consentono una rapida identificazione dei problemi, riducendo i tempi di risoluzione dei problemi.Configurabile ed espandibile:

I ponticelli JP/WJ impostati in fabbrica garantiscono la compatibilità immediata, mentre i distanziatori sul DS200SDCCG4AEC supportano schede opzionali aggiuntive (ad esempio, processori di segnale) per la futura espansione delle funzioni.Installazione e sostituzione sicure:

È necessario scollegare l'alimentazione durante la manutenzione; i moduli EPROM delle unità difettose possono essere riutilizzati sulle schede di ricambio e le rondelle in nylon impediscono danni alle viti—garantendo un assemblaggio sicuro e duraturo.
