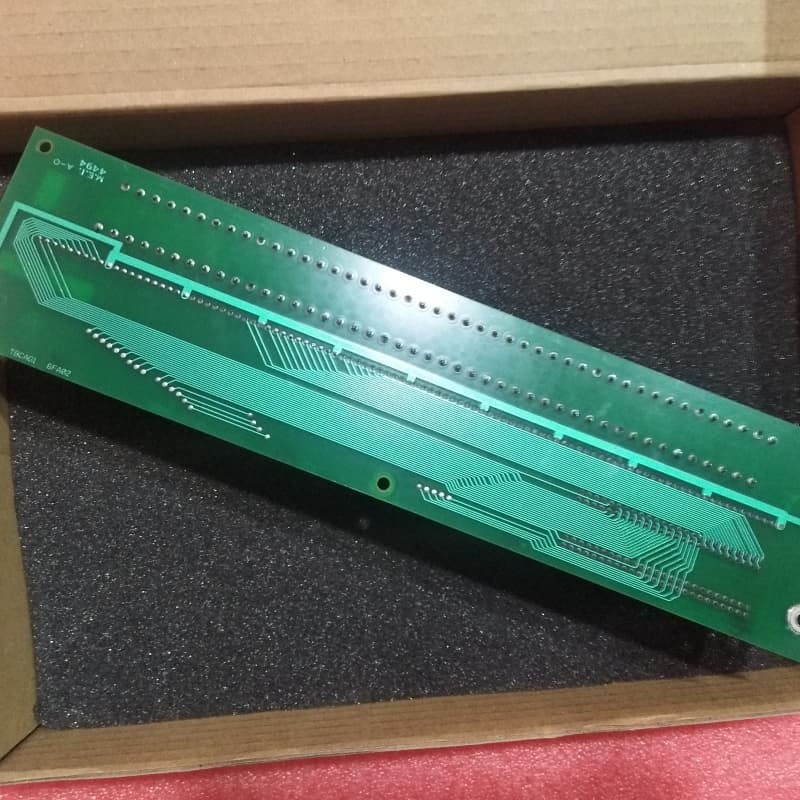

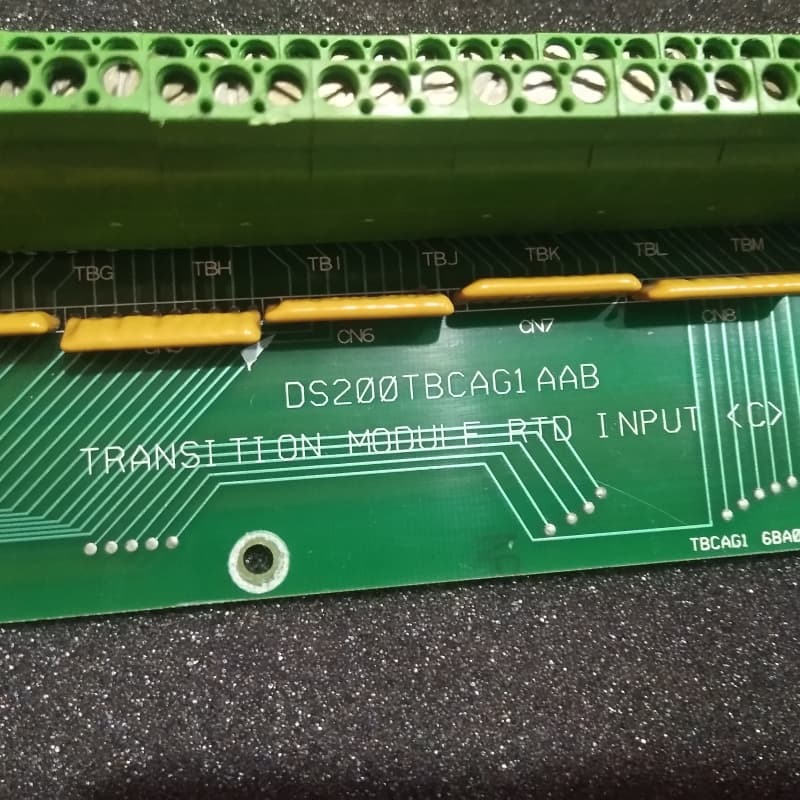

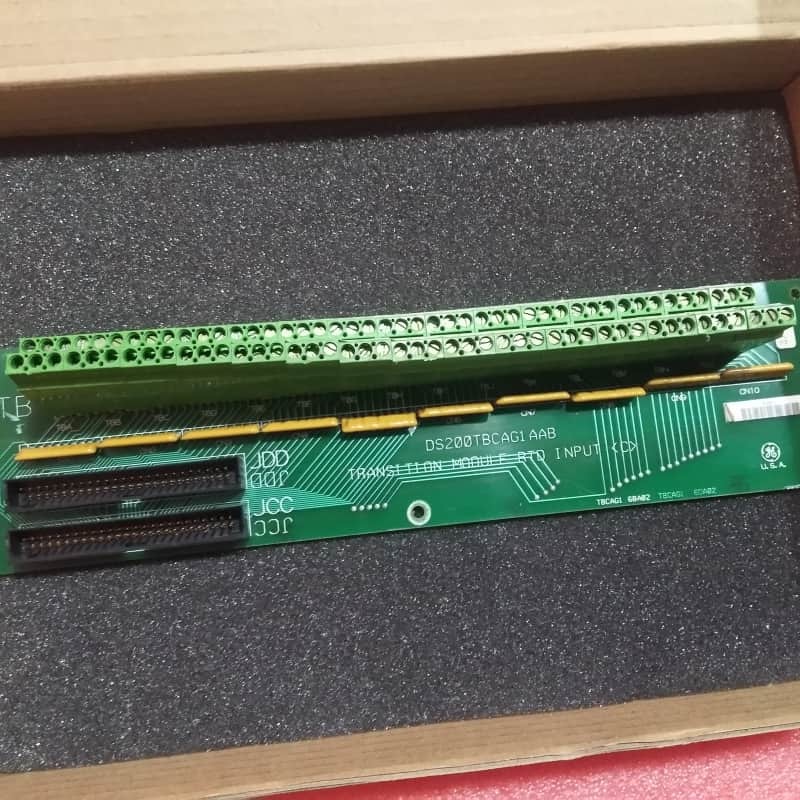

GE DS200TBCAG1AAB Scheda terminale I/O analogico Mark V 330mm x 200mm

Scheda terminale I/O analogica GE DS200TBCAG1AAB Mark V Ge Turbine Control

Dettagli del prodotto:

Il GE DS200TBCAG1AAB è una scheda terminale I/O analogica progettata per il sistema di controllo turbine Mark V di GE, un sistema robusto e ampiamente utilizzato, ora sostituito dai modelli Mark VI/Mark Vie più recenti, ma disponibile in due varianti: triplo-ridondante “TMR” (con due controller extra) e a canale singolo Simplex. Una versione rivista della scheda madre originale DS200TBCAG1, funge da interfaccia I/O critica, con due blocchi di 90 terminali per cavi di segnale e due connettori a 50 pin per il collegamento ad altri componenti Mark V, inclusi i connettori JCC/JDD JCC per 1-15, JDD per segnali R5 Core 16-30.

Si integra con l'architettura I/O del Mark V: ogni pacchetto I/O include una scheda processore locale e una scheda di acquisizione dati specializzata. Ogni processore I/O ha un sensore di temperatura; temperature eccessive attivano allarmi diagnostici, con temperatura in tempo reale e logica di allarme memorizzate nel database per supportare azioni di controllo o avvisi.

Caratteristiche principali:
Compatibilità Mark V a doppia variante: Progettato meticolosamente sia per le varianti Mark V triplo-ridondanti TMR che a canale singolo Simplex, adattandosi alle esigenze di affidabilità delle configurazioni di turbine critiche e non critiche, eliminando la necessità di schede terminali specifiche per varianti e semplificando la gestione dell'inventario per gli operatori con flotte Mark V miste.

Connettività I/O specializzata ad alta densità: Vanta due blocchi a 90 terminali e due connettori a 50 pin per un instradamento completo dei segnali, oltre a connettori JCC/JDD dedicati per i segnali RTD della scheda TCCA, garantendo una trasmissione ininterrotta e a bassa interferenza dei dati di temperatura e supportando tutte le esigenze I/O analogiche dei sistemi di turbine su larga scala in un'unica scheda.

Nessun hardware configurabile per un funzionamento senza errori: Manca di ponticelli, interruttori DIP o altri componenti mobili, eliminando il rischio di configurazione errata e usura dovuta alle regolazioni, offrendo compatibilità “plug-and-play” con le architetture I/O Mark V, riducendo i tempi di risoluzione dei problemi e garantendo prestazioni costanti in tutte le implementazioni.

Diagnostica I/O integrata con avvisi proattivi: Si collega ai pacchetti I/O Mark V dotati di sensori di temperatura ad alta precisione e logica di allarme in tempo reale, attivando la diagnostica per calore eccessivo, memorizzando i dati nel database di sistema e consentendo la manutenzione proattiva o le regolazioni di controllo per prevenire tempi di inattività imprevisti.

Affidabilità legacy per la continuità a lungo termine: Come parte del sistema Mark V ampiamente distribuito, la scheda è costruita con componenti di grado industriale per corrispondere alla durata del sistema, garantendo la compatibilità a lungo termine con le installazioni Mark V esistenti ed estendendo la durata dell'infrastruttura di controllo turbine critica.
