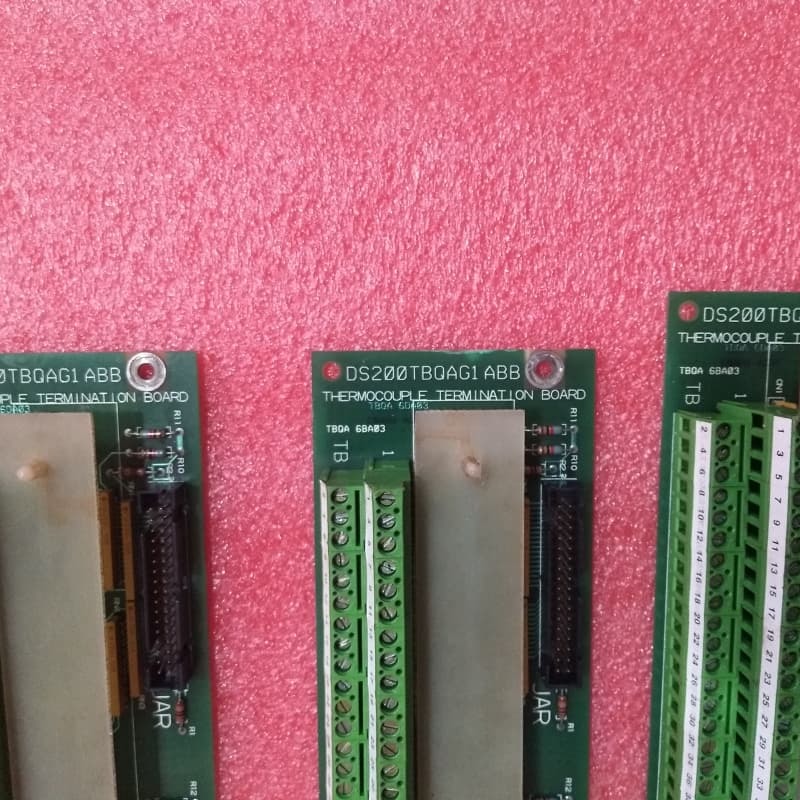

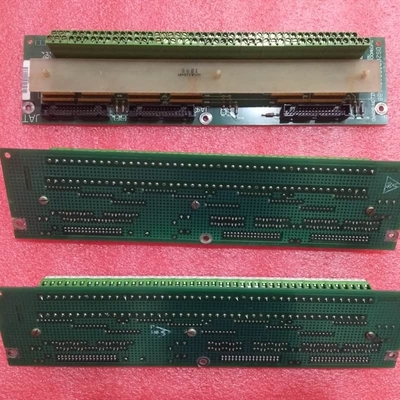

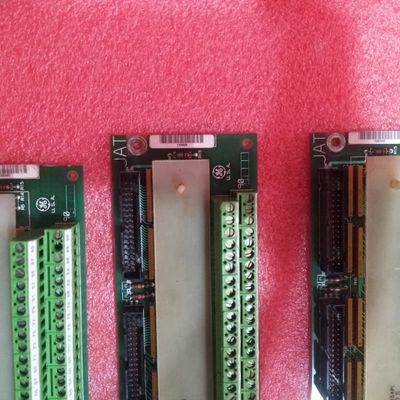

GE DS200TBQAG1ABB RST Terminal Board Mark V 330mm x 200mm

Scheda terminale RST GE DS200TBQAG1ABB Mark V Ge Turbine Control

Dettagli del prodotto:

Il GE DS200TBQAG1ABB è un modulo di terminazione termocoppia progettato esclusivamente per il sistema di controllo turbina Mark V di GE, una serie legacy su misura per il controllo di azionamenti automatizzati di turbine eoliche, a vapore e a gas, e una delle ultime linee di prodotti GE Mark a integrare la tecnologia di controllo Speedtronic brevettata del marchio. Una variante rivista del modulo principale originale DS200TBQAG1, incorpora tre revisioni chiave del prodotto, migliorando l'affidabilità del segnale, la longevità dei componenti e la compatibilità del sistema, e funge da hub critico per la gestione del segnale della termocoppia nelle configurazioni di controllo della turbina.

Al suo interno, la scheda presenta due blocchi terminali a 90 pin, che supportano un massimo di 180 linee di segnale per un ampio instradamento del segnale della termocoppia e della giunzione fredda, e tre connettori a 20 pin dedicati all'interfacciamento con le schede TCQA e TCCA di Mark V:

Connettore JAR: Trasmette i segnali della termocoppia (1–15 canali) e i segnali della giunzione fredda da/verso le schede TCQA/TCCA, consentendo il monitoraggio della temperatura dei componenti critici della turbina.

Connettore JAS: Gestisce i segnali della termocoppia (16–30 canali) e i segnali della giunzione fredda, estendendo la copertura del rilevamento della temperatura per sistemi di turbine più grandi.

Connettore JAT: Gestisce i segnali della termocoppia (31–45 canali) e i segnali della giunzione fredda, garantendo una supervisione termica completa per prevenire guasti legati al surriscaldamento.

Caratteristiche principali:
Compatibilità con turbine Speedtronic: Ottimizzato per i sistemi Mark V, sfruttando la tecnologia Speedtronic per garantire una gestione affidabile del segnale della termocoppia per gli azionamenti di turbine eoliche, a vapore e a gas.

Instradamento termocoppia ad alta capacità: Due blocchi terminali a 90 pin (180 linee di segnale totali) e tre connettori dedicati a 20 pin (JAR/JAS/JAT) supportano oltre 45 canali termocoppia, consentendo un monitoraggio completo della temperatura dei componenti della turbina.

Integrazione del segnale della giunzione fredda: Connettori dedicati per i segnali della giunzione fredda garantiscono dati termici precisi, evitando errori nei calcoli di sicurezza e prestazioni della turbina.

Nessun hardware configurabile: Manca di ponticelli o componenti personalizzabili, riducendo i tempi di configurazione, eliminando i rischi di configurazione errata e garantendo prestazioni costanti in configurazioni Mark V identiche.

Affidabilità legacy: Costruito secondo gli standard industriali di Mark V, con blocchi terminali e connettori durevoli che resistono agli ambienti difficili delle turbine, estendendo la durata delle installazioni Mark V esistenti.
