GE DS200TBCBG1AAA Modulo di ingresso RTD 4-20mA 330mm x 200mm

Modulo di terminazione ingresso RTD 4-20 mA GE DS200TBCBG1AAA

Dettagli del prodotto:

Il GE DS200TBCBG1AAA è un modulo di terminazione ingresso RTD 4-20 mA progettato per la serie Mark V di GE, un componente chiave dei sistemi di controllo Speedtronic di GE utilizzati in turbine industriali e configurazioni di automazione. In quanto modulo di terminazione specializzato, il suo ruolo principale è quello di interfacciarsi con i sensori RTD, dispositivi che misurano la temperatura tramite la correlazione della resistenza, e gestire i segnali del loop di corrente 4-20 mA (lo standard del settore per la trasmissione dei dati dei sensori). Posizionato nella posizione sette del core Mark V, funge da punto di approdo per i segnali di ingresso RTD e 4-20 mA, che vengono poi trasmessi al TCCB nel core. In particolare, è una delle tre schede terminali nei sistemi Mark V che accettano ingressi di alimentazione di eccitazione isolati a 21 V CC e offre una configurazione flessibile del segnale: otto dei suoi segnali di ingresso 4-20 mA possono essere collegati tramite ponticelli hardware a 0-1 mA, mentre i ponticelli determinano anche se gli ingressi funzionano come segnali di tensione o di corrente.

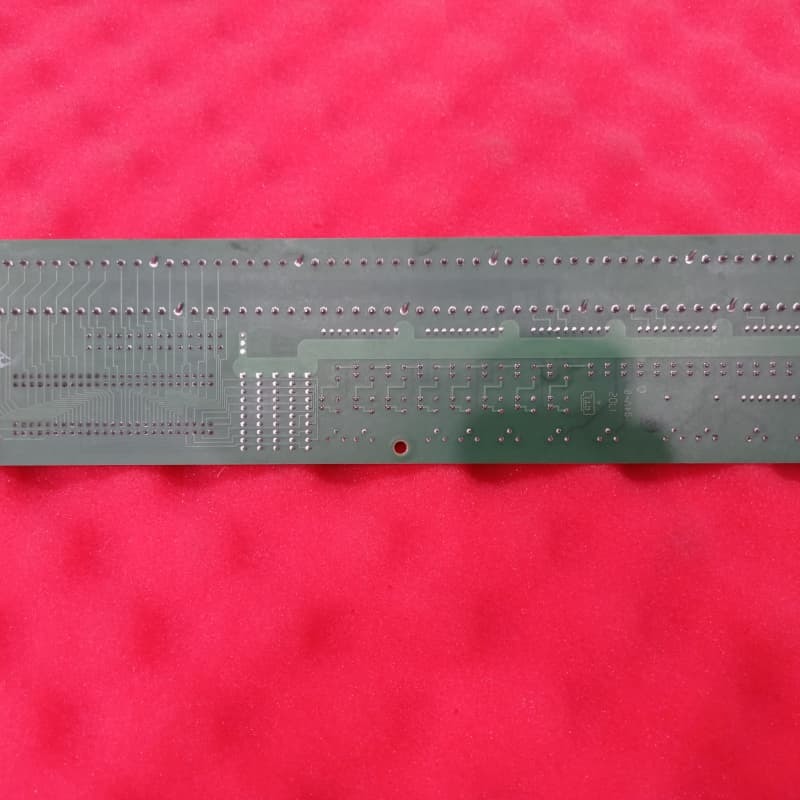

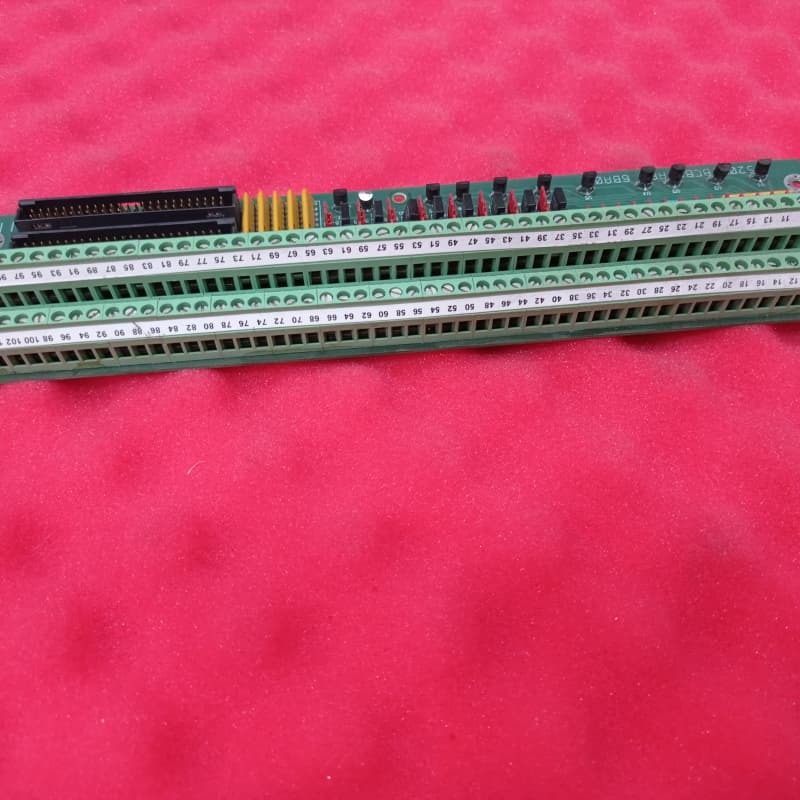

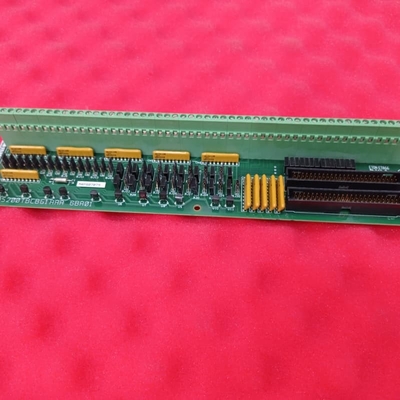

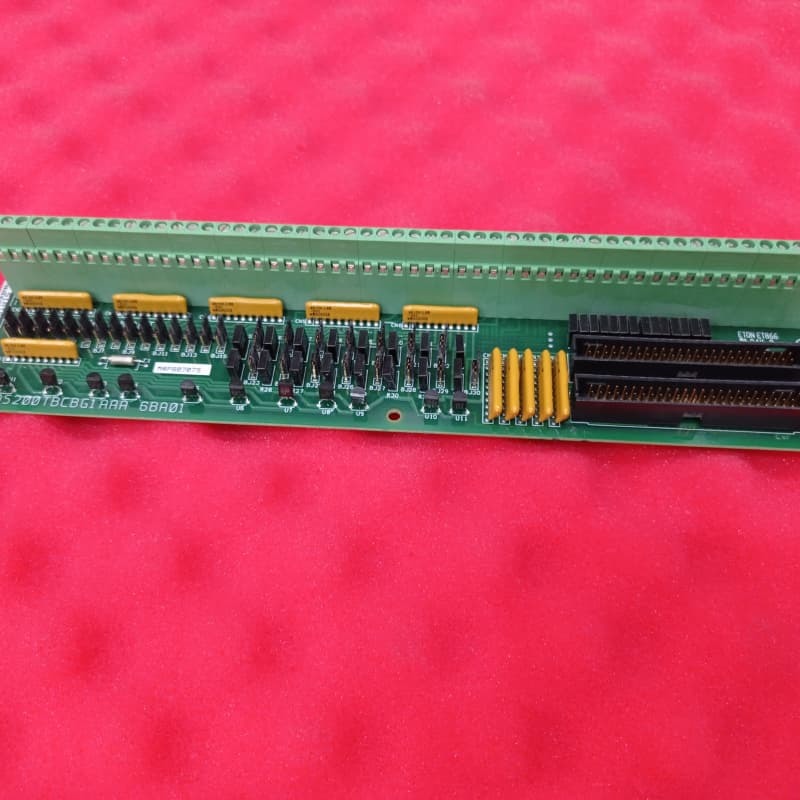

Fisicamente, il modulo è una scheda analogica lunga e stretta con una lunga morsettiera lungo un bordo, connettori a pin verticali, interruttori a ponticello e array di reti di resistori. La sua soppressione e limitazione della tensione si basano su componenti standardizzati della serie Mark V, tra cui condensatori, resistori, diodi e circuiti integrati specializzati. I dettagli chiave sul suo hardware e sulle specifiche sono codificati anche nel suo numero di prodotto: "DS200" conferma l'assemblaggio normale Mark V e la produzione negli Stati Uniti; "TBCB" è l'abbreviazione funzionale per il suo ruolo di modulo di terminazione; "G1" lo colloca nel Gruppo 1 Mark V con un rivestimento protettivo PCB standard; e il suffisso "AAA" indica due revisioni funzionali classificate A e una revisione artistica classificata A.

Caratteristiche principali:
Supporto a doppio segnale per la rilevazione della temperatura e industriale: Specializzato nella gestione sia dei segnali di temperatura RTD che dei segnali del loop di corrente 4-20 mA, coprendo le esigenze industriali fondamentali per un monitoraggio preciso della temperatura e la trasmissione standard dei dati dei sensori.

Configurazione flessibile del segnale tramite ponticelli: Consente due personalizzazioni critiche: 1) Otto ingressi 4-20 mA possono essere commutati tramite ponticello a 0-1 mA per soddisfare i requisiti dei sensori a bassa corrente; 2) I ponticelli commutano gli ingressi tra le modalità tensione e corrente, adattandosi a diverse interfacce di sensori e sistemi.

Integrazione del core Mark V: Posizionato nella posizione sette del core Mark V, con connettori JHH/JII dedicati per la trasmissione del segnale alla scheda TCCB, garantendo un'integrazione perfetta nella catena del segnale del sistema di controllo Speedtronic ed evitando lacune di compatibilità.

Compatibilità con l'alimentazione di eccitazione isolata:Una delle tre schede terminali Mark V che accettano ingressi di alimentazione di eccitazione isolati a 21 V CC, proteggendo i segnali RTD e di corrente sensibili dalle interferenze elettriche e garantendo prestazioni stabili in ambienti industriali ad alto rumore.

Protezione della tensione standardizzata: Si basa su componenti standardizzati della serie Mark V per la soppressione e la limitazione della tensione, allineandosi ai robusti principi di progettazione della serie e riducendo i rischi di guasto dei componenti.

Etichettatura hardware chiara per la manutenzione: È dotato di una lunga morsettiera, distinti connettori a pin verticali e interruttori a ponticello etichettati, semplificando il cablaggio, la risoluzione dei problemi e la sostituzione per i tecnici che hanno familiarità con i sistemi Mark V.
