GE DS200TBQBG1ACB Modulo di terminazione dell'input 330 mm x 200 mm

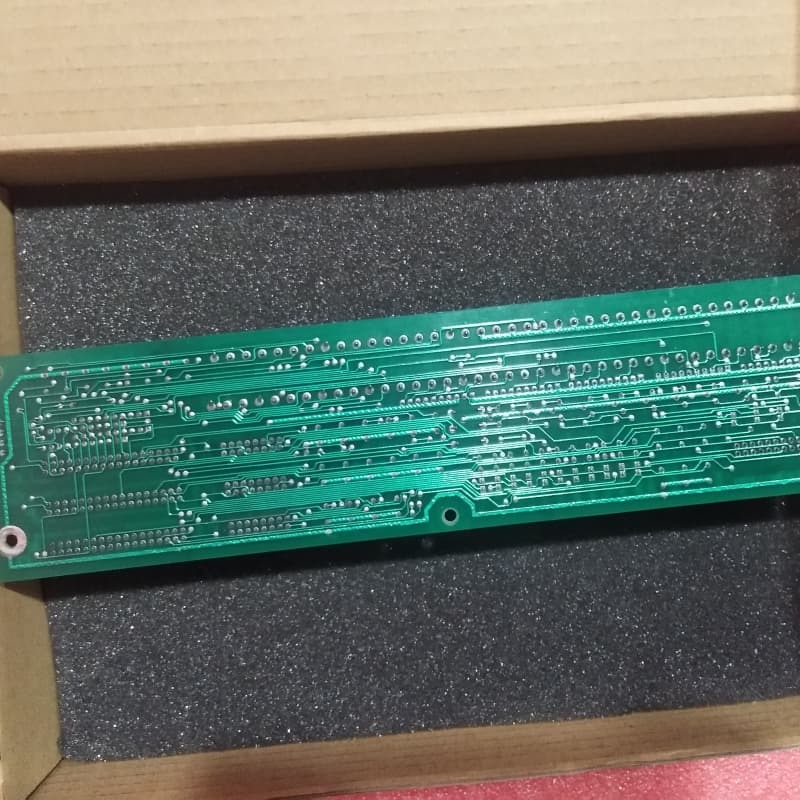

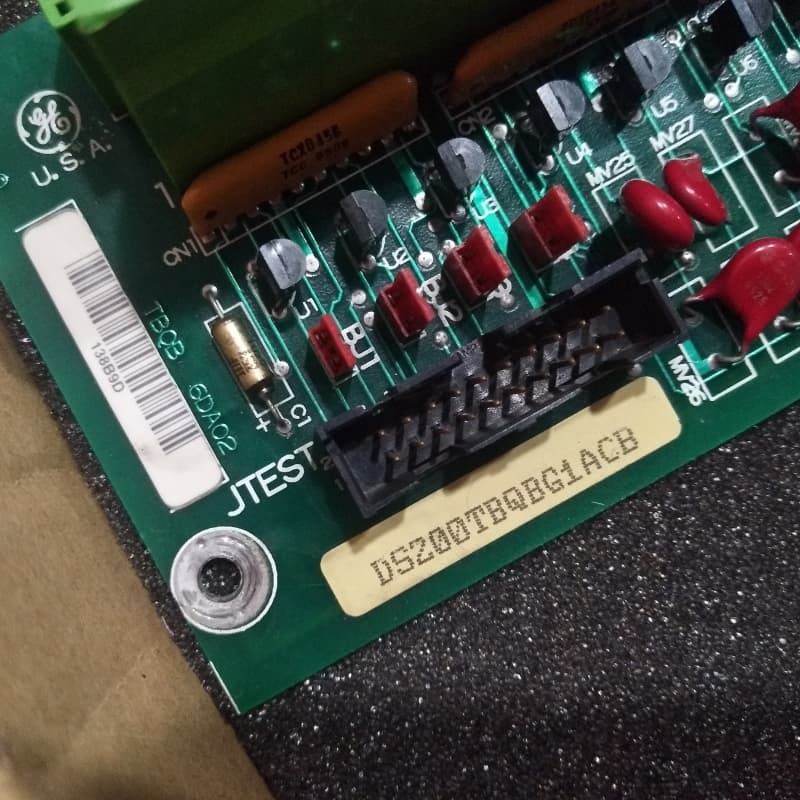

Modulo di terminazione di ingresso GE DS200TBQBG1ACB

Dettagli del prodotto:

Il GE DS200TBQBG1ACB è un modulo di terminazione di ingresso/analogico progettato esclusivamente per il sistema di controllo turbine Mark V di GE, una serie legacy ad alta richiesta utilizzata per gestire azionamenti automatizzati di turbine eoliche, a vapore e a gas, e una delle ultime linee GE Mark a integrare la tecnologia di controllo brevettata Speedtronic.

La sua funzionalità principale ruota attorno alla gestione centralizzata dei segnali: riceve e trasmette ingressi critici, inclusi segnali di tensione per il monitoraggio dei parametri elettrici, segnali di vibrazione per i controlli di integrità meccanica, segnali di frequenza degli impulsi per il rilevamento della frequenza degli eventi e segnali di rilevamento dello stallo del compressore per l'avviso di sicurezza. Si integra perfettamente con le schede TCQA e TCQC di Mark V: nel core R2, si collega alle schede TCQA/TCQC nel core R1 per il coordinamento dei dati tra core; nel core R3, si collega alle schede TCQA/TCQC locali per l'elaborazione dei segnali localizzata.

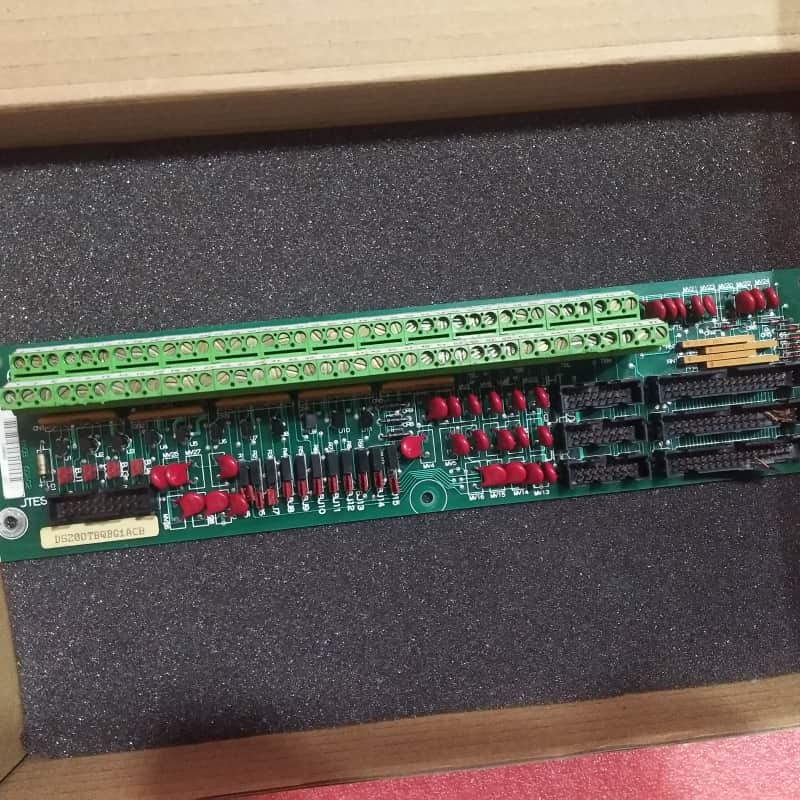

Dal punto di vista hardware, il modulo presenta due morsettiere con 77 terminali ciascuna per i collegamenti dei fili di segnale in rame, oltre a 15 ponticelli di tipo Berg e un mix di connettori. I ponticelli svolgono ruoli specializzati: BJ1-BJ4 distribuiscono i segnali dei trasduttori di pressione, BJ5-BJ7 installano resistenze di carico per i trasduttori di pressione e BJ8-BJ15 configurano gli ingressi analogici. Per la sostituzione, l'identificazione dei terminali semplifica il ricollegamento dei fili: gli utenti etichettano i fili con gli ID dei terminali, li rilasciano dalla vecchia scheda e fissano le estremità in rame nudo ai terminali corrispondenti sulla nuova scheda tramite viti.

Caratteristiche principali:
Posizionamento dual-core e integrazione cross-core: Situato nei core R2/R3 con collegamenti su misura alle schede TCQA/TCQC: cross-core per R2, locale per R3, consentendo sia il monitoraggio coordinato tra sistemi che l'elaborazione dei segnali localizzata.

Gestione multi-segnale per la sicurezza e le prestazioni della turbina: Gestisce una serie diversificata di ingressi critici per monitorare lo stato della turbina, prevenire guasti meccanici e garantire la sicurezza operativa.

Configurazione ponticelli specializzata: 15 ponticelli di tipo Berg con ruoli dedicati per la distribuzione del segnale del trasduttore di pressione, l'installazione della resistenza di carico, l'impostazione dell'ingresso analogico offrono una personalizzazione mirata per le esigenze di rilevamento specifiche della turbina.

Morsettiere ad alta densità, etichettate: Due morsettiere a 77 terminali con ID terminali numerici semplificano il tracciamento dei fili durante l'installazione/sostituzione, riducendo gli errori di ricollegamento.

Design connettore scalabile: I connettori JGS/T/JHS/T riservati offrono flessibilità per future espansioni del sistema, adattandosi alle crescenti esigenze di controllo della turbina senza la completa sostituzione della scheda.
