Scheda I/O Digitale GE DS200TCDAH1BGD con Gestione Completa dei Segnali Analogici, Peso 2kg e Garanzia 1 anno per il Controllo Turbine Mark V

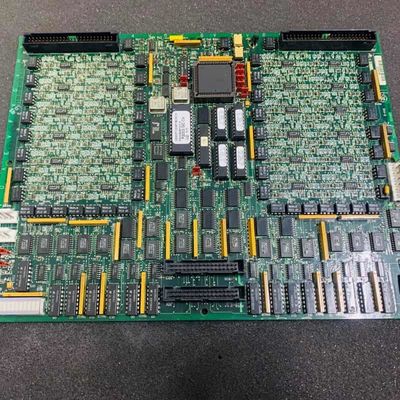

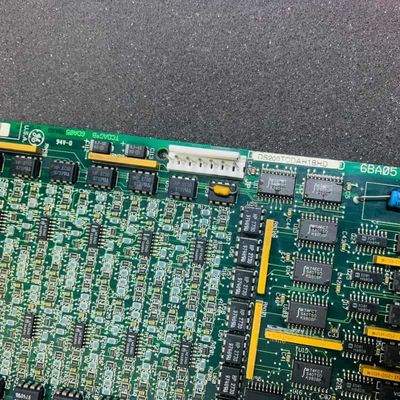

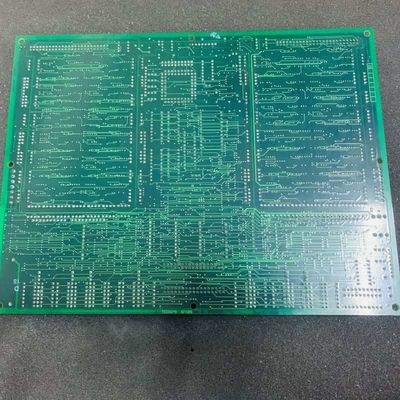

GE DS200TCDAH1BGD DS200TCDAH1B Digital I/O Board

Dettagli del prodotto:

La GEDS200TCDAH1Bè una scheda digitale di I/O progettata esclusivamente per la serie legacy di GE Mark V Turbine Control System utilizzata per la gestione di turbine eoliche, a gas e a vapore,e una delle ultime linee GE Mark per integrare la tecnologia di controllo brevettata Speedtronic.

Funzionalmente elabora diversi segnali analogici: ingressi/uscite da 4 a 20 mA tramite JBB/JAA, con corrente scesa attraverso resistori di carico per lettura della tensione, ingressi RTD tramite JCC/JDD,fornire eccitazione e misurare la resistenza dipendente dalla temperatura, gli ingressi della termocoppia tramite JAR/S/T, utilizzando la compensazione di giunzione a freddo TBQA per calcolare la temperatura effettiva, e i segnali di tensione/corrente dell'albero della turbina tramite JBB.Tutti i segnali condizionati vengono inviati al motore I/O tramite il connettore 3PL, con tipi di termocoppie di configurazione software, impostazioni RTD gestite tramite l'HMI's I/O Configuration Editor.

Caratteristiche chiave:
Manipolazione completa del segnale analogico:Funziona come hub centrale per segnali da 4 a 20 mA, RTD, termocoppie e scalazione, condizionamento e trasmissione di dati al motore I/O.critica per il monitoraggio e il controllo delle prestazioni delle turbineRafina i segnali grezzi per eliminare il rumore, garantendo dati precisi che guidano le regolazioni in tempo reale come il flusso di carburante o le modifiche del sistema di raffreddamento.

PROM rimovibili e sensibili all'ESD:I moduli PROM rimovibili memorizzano il firmware; sostituendoli con protezione ESD come cinghie per polso, le schede di sostituzione garantiscono la funzionalità dell'originale mantenendo istruzioni identiche.Questo evita la riconfigurazione del firmware, riducendo i tempi di manutenzione e garantendo una logica di elaborazione del segnale coerente dopo la sostituzione.

 Hardware e software configurabili:Tre jumper (J1/JP2/JP3) gestiscono le modifiche hardware, mentre le impostazioni software personalizzano i tipi di termocoppie/RTD e i parametri del segnale – adattandosi alle diverse esigenze della turbina.JP2 test degli aiuti, e il software si adatta perfettamente alle configurazioni dei sensori specifici della turbina.

Interfaccia dei componenti dedicati:Nove connettori (otto funzionali, uno residuale) si collegano alle schede chiave Mark V (TCPS, CTBA, TBCA, TBQA) per un trasferimento di potenza, dati e segnali diagnostici senza soluzione di continuità, eliminando i rischi di cross-talk.Il ruolo specifico di ciascun connettore garantisce che i segnali raggiungano gli obiettivi senza interferenze, aumentando la stabilità del sistema.

Progettazione focalizzata sui test:I jumper (JP2/JP3) e i connettori specializzati supportano i test e la manutenzione in fabbrica, semplificando la risoluzione dei problemi e garantendo l'affidabilità dell'operazione normativa.JP2 disattiva gli oscillatori per test sicuri, e i connettori permettono ai tecnici di accedere facilmente ai segnali per diagnosticare rapidamente i problemi.
