GE DS200TCEAG1B Tabella di eccesso di velocità di emergenza con monitoraggio della sicurezza della turbina critica e circuiti specializzati di rilevamento difetti per il controllo della turbina Mark V

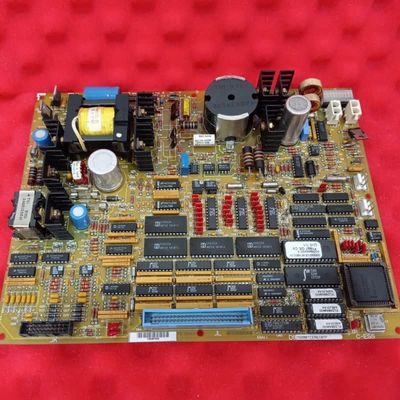

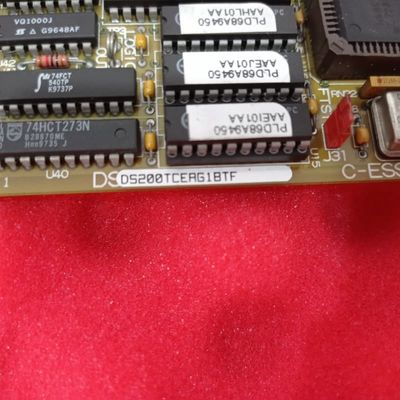

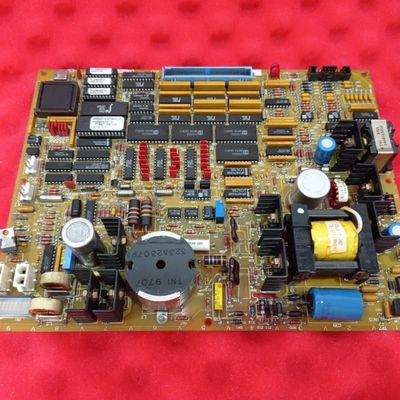

GE DS200TCEAG1B DS200TCEAG1BTF Emergency Overspeed Board

Dettagli del prodotto:

La GEDS200TCEAG1BTFè una scheda specializzata per l'eccesso di velocità di emergenza progettata per il sistema di controllo della turbina Mark V di GE, una piattaforma integrata con la tecnologia Speedtronic utilizzata per controllare i propulsori di turbine a vento, vapore e gas.Come variante riveduta della scheda madre DS200TCEAG1 originale (incorporando una revisione funzionale singolare con classificazione B), il suo compito principale è quello di monitorare la trasmissione Mark V per i difetti critici: condizioni di eccesso di velocità e fallimenti nel rilevamento delle fiamme.salvaguardia del funzionamento delle turbine e dell'integrità delle attrezzature.

Per quanto riguarda l'hardware, ha un microprocessore, più moduli PROM per lo storage del firmware, 3 fusibili per la protezione da sovraccarico, 30 jumper per la configurazione,e una coppia di connettori a baionetta maschile per una connessione sicura con altre schede motriciInclude anche circuiti integrati specializzati: circuiti di rilevamento di fiamma TCEA, circuito di sovravelocità della turbina e circuito di sincronizzazione automatica, tutti supportanti le sue funzioni di monitoraggio dei guasti.I connettori chiave includono J7 (PD Core Power Distribution), JK (TCEB Board Signals), JL (TCTG Board Trip Signals), JW (TCEB Flame Detection Signals) e JX1/JX2 (daisy-chained IONET).mentre la configurazione del software si basa sull'editor di configurazione I/O standard Mark V Series.

Caratteristiche chiave:

Monitoraggio della sicurezza critica delle turbine:Dedicato al rilevamento di condizioni di eccesso di velocità e di rilevamento di fiamme, all'avvio di spegnimenti tempestivi per prevenire danni alle attrezzature o rischi per la sicurezza.Funge da prima linea di difesa., assicurando che i rischi vengano affrontati prima che si scatenino fallimenti costosi.

Circuiti specializzati di rilevamento dei guasti:Integra i circuiti di rilevamento di fiamma TCEA, di sovravelocità della turbina e di sincronizzazione automatica, ognuno su misura per monitorare specifici parametri ad alto rischio e garantire una rapida risposta ai guasti.Questi circuiti lavorano in tandem per coprire più scenari critici per la sicurezza.

 Progettazione del connettore della baionetta sicura:I connettori maschili a baionetta consentono un'interconnessione stabile con altre schede di azionamento; le linee guida per la rimozione (tenendo ferma la scheda) impediscono danni fisici durante la manutenzione.Questa progettazione bilancia una forte connettività con la facilità di manutenzione sicura.

Hardware configurabile e componenti protetti:30 jumper consentono la personalizzazione per le esigenze specifiche della turbina; 3 fusibili proteggono contro la sovra corrente e uno spessore di rivestimento PCB protegge l'hardware dallo stress ambientale o dall'usura.Queste caratteristiche aumentano l'adattabilità e prolungano la durata della tavola.

Interfaccia del connettore mirata:Molti connettori dedicati (J7, JK, JL, JW, JX1/JX2) si collegano ai componenti chiave di Mark V (PD Core, TCEB, schede TCTG, IONET), consentendo una potenza affidabile, segnale,e trasferimento di comando di trip per risposta coordinata ai guastiQuesto garantisce una collaborazione senza soluzione di continuità tra il sistema di sicurezza e il sistema di sicurezza.
