Modulo di terminazione di ingresso/uscita analogico GE DS200TBQCG1AAA con ingressi di controllo 4-20 mA, altezza 200 mm e larghezza 100 mm per il sistema di controllo turbina Mark V

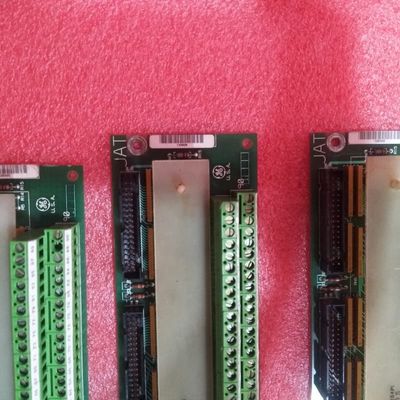

Modulo di terminazione ingresso/uscita milliampere analogico GE DS200TBQCG1AAA

Dettagli del prodotto:

Il DS200TBQCG1AAA è un modulo di terminazione ingresso/uscita milliampere analogico per il sistema di controllo turbine Mark V di General Electric. Funzionando come un'interfaccia di segnale critica nei core di controllo R1, R2 e R3, il suo ruolo principale è quello di gestire la connessione e il condizionamento dei segnali analogici tra i dispositivi sul campo e le schede di elaborazione TCQA del sistema. È una versione rivista della scheda originale DS200TBQCG1, caratterizzata da una configurabilità migliorata per un'integrazione precisa all'interno di gruppi di controllo per turbine a gas, vapore o eoliche.

Caratteristiche principali:
Gestione del segnale a doppia funzione:Questo modulo funge da hub centrale per i segnali di ingresso e di uscita. Gestisce specificamente gli ingressi di controllo critici da 4-20 mA e gli ingressi dei sensori di posizione LVDT/R, gestendo anche le correnti di uscita analogiche configurabili per il feedback e i loop di controllo all'interno del sistema della turbina.

Uscite configurabili via hardware:L'intervallo di corrente di uscita della scheda (20 mA o 200 mA) viene impostato tramite ponticelli fisici, fornendo flessibilità essenziale per soddisfare le specifiche esigenze applicative. Questa configurazione basata sull'hardware garantisce un funzionamento affidabile senza dipendenze software.

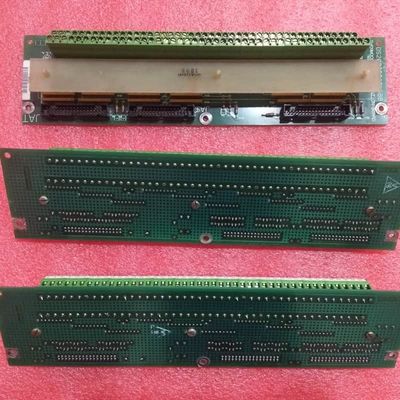

Interfaccia di terminazione ad alta densità:È dotato di due robusti morsettiere, ciascuna contenente 83 terminali per il collegamento dei fili di segnale. Questo design ad alta densità facilita la gestione di un gran numero di segnali analogici in un fattore di forma compatto.

Architettura connettore dedicata:Connettori chiave come JBR per segnali da 4-20 mA e JFR per segnali di posizione LVDT/R creano un collegamento dedicato e affidabile alle schede di elaborazione TCQA. Altri connettori (JBS/T, JFS/T, TEST) sono tipicamente riservati all'uso in fabbrica o per future espansioni.

Configurazione jumper selettiva:Popolata con 15 ponticelli, la scheda consente al personale di assistenza di modificare il suo comportamento operativo per soddisfare le esatte esigenze di azionamento. È fondamentale che queste impostazioni dei ponticelli su una scheda sostitutiva corrispondano a quelle dell'unità difettosa per garantire prestazioni di sistema coerenti.
