GE DS200TBQCG1A Analog Input Milliamp Termination Module con 2 kg di peso e 1 anno di garanzia per il controllo della turbina

GE DS200TBQCG1A DS200TBQCG1ABB Modulo di terminazione dell'input/output

Dettagli del prodotto:

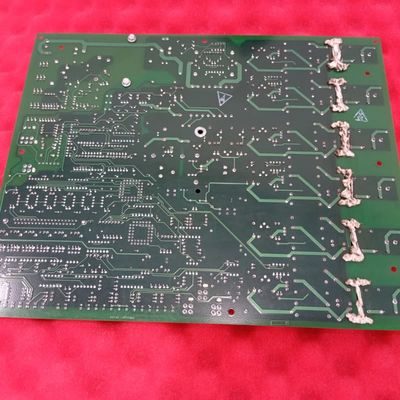

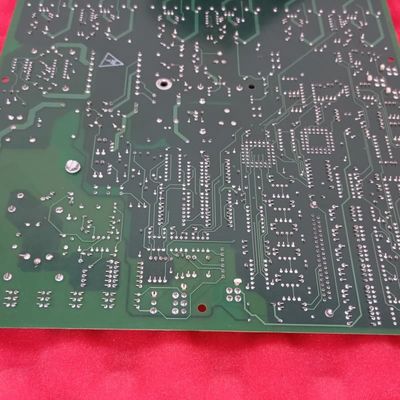

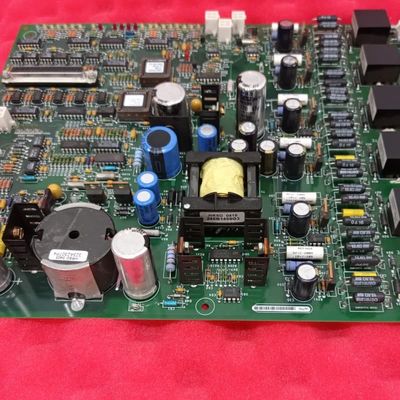

IlDS200TBQCG1A DS200TBQCG1ABBè un modulo di terminazione dell'input/output per il sistema di controllo della turbina Mark V di General Electric, funzionante come interfaccia di segnale critica nei nuclei di controllo R1, R2 e R3,il suo ruolo principale è quello di gestire la connessione e il condizionamento dei segnali analogici tra i dispositivi di campo e le schede di elaborazione TCQA del sistemaSi tratta di una versione rivista della scheda originale DS200TBQCG1, con una maggiore configurabilità per un'integrazione precisa all'interno di gruppi di controllo di turbine a gas, vapore o eoliche.

Caratteristiche chiave:
Gestione del segnale a doppia funzione:Questo modulo funge da hub centrale sia per i segnali di ingresso che per quelli di uscita.gestendo anche correnti di uscita analogiche configurabili per feedback e circuiti di controllo all'interno del sistema di turbine.

Output configurabili per hardware:L'intervallo di corrente di uscita della scheda (20 mA o 200 mA) è impostato tramite saltatori fisici, fornendo una flessibilità essenziale per soddisfare le esigenze specifiche delle applicazioni.Questa configurazione basata sull'hardware garantisce un funzionamento affidabile senza dipendenze software.

Interfaccia di terminazione ad alta densità:È dotato di due robusti blocchi terminali, ciascuno contenente 83 terminali per il collegamento dei fili di segnale.Questo design ad alta densità facilita la gestione di un gran numero di segnali analogici in un formato compatto.

Architettura dei connettori dedicati:I connettori chiave come JBR per segnali da 4 a 20 mA e JFR per segnali di posizione LVDT/R creano un collegamento dedicato e affidabile alle schede di elaborazione TCQA.TEST) sono in genere riservati all'uso in fabbrica o ad una futura espansione.

Configurazione del Jumper selettivo:Popolata da 15 saltatori, la scheda consente al personale di servizio di modificare il suo comportamento operativo per soddisfare gli esatti requisiti di guida.È fondamentale che le impostazioni di questi jumper su una scheda di ricambio corrispondono a quelle dell'unità difettosa per garantire prestazioni del sistema coerenti.
