GE DS215TCEAG1BZZ01A Tabella di eccesso di velocità di emergenza con monitoraggio della sicurezza critica delle turbine 2 kg di peso e 1 anno di garanzia

Scheda di emergenza per eccesso di velocità GE DS215TCEAG1BZZ01A(DS200TCEAG1B DS200TCEAG1BNE)

Dettagli del prodotto:

La GE DS215TCEAG1BZZ01A è una scheda di emergenza per eccesso di velocità specializzata, progettata per il sistema di controllo turbina Mark V di GE, una piattaforma integrata con tecnologia Speedtronic utilizzata per controllare turbine eoliche, a vapore e a gas. In quanto variante rivista della scheda madre originale DS215TCEAG1BZZ01A (che incorpora una singola revisione funzionale di tipo B), il suo ruolo principale è quello di monitorare l'azionamento Mark V per guasti critici: condizioni di eccesso di velocità e guasti nel rilevamento della fiamma. Attiva gli arresti dell'azionamento quando vengono rilevati questi rischi, salvaguardando il funzionamento della turbina e l'integrità dell'apparecchiatura.

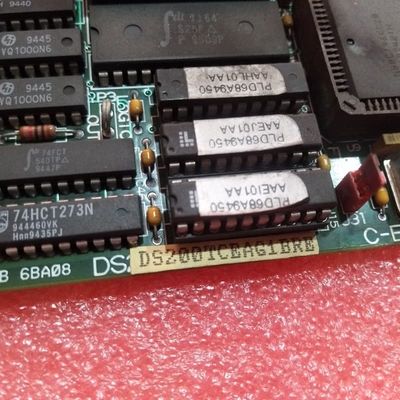

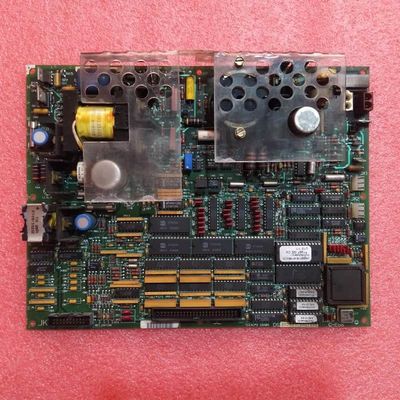

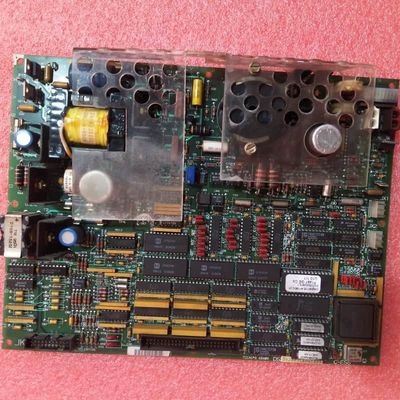

Dal punto di vista hardware, è dotata di un microprocessore, più moduli PROM per l'archiviazione del firmware, 3 fusibili per la protezione da sovracorrente, 30 ponticelli per la configurazione e una coppia di connettori a baionetta maschio per l'interconnessione sicura con altre schede di azionamento: la rimozione richiede di tenere ferma la scheda per evitare piegature. Include anche circuiti integrati specializzati: circuiti di rilevamento della fiamma TCEA, circuito di eccesso di velocità della turbina e circuito di sincronizzazione automatica, tutti a supporto delle sue funzioni di monitoraggio dei guasti. I connettori principali includono J7 (Distribuzione alimentazione principale PD), JK (Segnali scheda TCEB), JL (Segnali di intervento scheda TCTG), JW (Segnali di rilevamento fiamma TCEB) e JX1/JX2 (IONET a catena). Un rivestimento protettivo spesso del PCB protegge il suo hardware, mentre la configurazione del software si basa sull'Editor di configurazione I/O standard della serie Mark V.

Caratteristiche principali:

Monitoraggio critico della sicurezza della turbina:Dedicato al rilevamento delle condizioni di intervento per eccesso di velocità e rilevamento della fiamma, avviando tempestivamente gli arresti dell'azionamento per prevenire danni alle apparecchiature o rischi per la sicurezza: fondamentale per la sicurezza operativa della turbina. Agisce come prima linea di difesa, garantendo che i rischi vengano affrontati prima che si trasformino in guasti costosi.

Circuiti specializzati per il rilevamento dei guasti:Integra i circuiti di rilevamento della fiamma TCEA, di eccesso di velocità della turbina e di sincronizzazione automatica, ciascuno progettato per monitorare specifici parametri ad alto rischio e garantire una rapida risposta ai guasti. Questi circuiti lavorano in tandem per coprire molteplici scenari critici per la sicurezza.

Design del connettore a baionetta sicuro:I connettori a baionetta maschio consentono l'interconnessione stabile con altre schede di azionamento; le linee guida per la rimozione (tenendo ferma la scheda) prevengono danni fisici durante la manutenzione. Questo design bilancia una forte connettività con la facilità di manutenzione sicura.

Hardware configurabile e componenti protetti:30 ponticelli consentono la personalizzazione per le esigenze specifiche della turbina; 3 fusibili proteggono da sovracorrente e un spesso rivestimento del PCB protegge l'hardware da stress ambientali o usura. Queste caratteristiche aumentano l'adattabilità e prolungano la durata della scheda.

Interfacciamento connettore mirato:Più connettori dedicati (J7, JK, JL, JW, JX1/JX2) si collegano ai componenti chiave Mark V (schede PD Core, TCEB, TCTG, IONET), consentendo l'affidabile trasferimento di alimentazione, segnali e comandi di intervento per una risposta coordinata ai guasti. Ciò garantisce una perfetta collaborazione del sistema di sicurezza.
