Modulo di distribuzione di potenza GE DS200TCPDG1BCC 125 VDC con controllo centrale indipendente e monitoraggio completo dello stato per il controllo della turbina Mark V

GE DS200TCPDG1B DS200TCPDG1BCC Modulo di Distribuzione dell'Alimentazione

Dettagli del Prodotto:

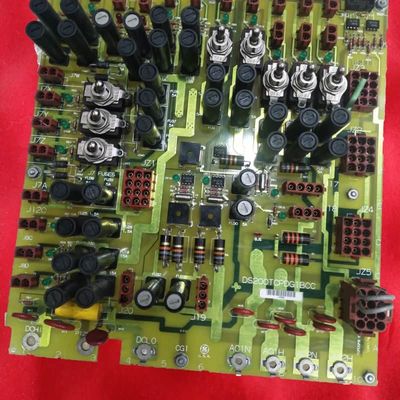

Il DS200TCPDG1BCC è una Scheda di Distribuzione dell'Alimentazione progettata per il sistema di controllo turbina Speedtronic Mark V di General Electric. Alloggiata all'interno del (Distribuzione dell'Alimentazione), la sua funzione principale è quella di gestire e distribuire l'alimentazione a 125 VDC alle schede TCPS in tutti i core I/O e al motore di controllo centrale, nonché alle schede TCEA nel core . Come modulo basato su hardware con tre revisioni del prodotto, funziona senza configurazione software, svolgendo un ruolo fondamentale nel funzionamento affidabile delle turbine a gas e a vapore industriali.

Caratteristiche Principali:
Gestione dell'Alimentazione del Core:La scheda distribuisce centralmente l'alimentazione a 125 VDC ai componenti critici del sistema, comprese le schede TCPS in ogni core I/O e del motore di controllo, garantendo un funzionamento stabile e affidabile per l'intero sistema di controllo della turbina.

Controllo Indipendente del Core:È dotata di otto interruttori a levetta sulla sua superficie, che consentono agli operatori di spegnere ogni core indipendentemente per manutenzione, risoluzione dei problemi o motivi di sicurezza senza influire sull'intero sistema.

Monitoraggio Completo dello Stato:Caratterizzata da oltre venti indicatori LED, la scheda fornisce un ampio feedback visivo sullo stato dell'alimentazione e sulla salute della distribuzione, consentendo una rapida valutazione delle condizioni operative del sistema a colpo d'occhio.

Ampia Interfaccia di Sistema:La scheda utilizza un elevato numero di connettori (tra cui J1R, J7W, J8A, J12A, ecc.) per un'interfaccia completa all'interno del sistema Mark V, garantendo connessioni elettriche robuste per la distribuzione dell'alimentazione, sebbene alcuni connettori come J15 e J16 siano tipicamente inutilizzati.

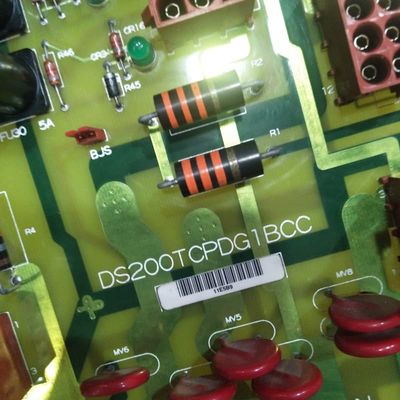

Capacità di Configurazione Hardware:Sebbene manchi di configurazione software, la scheda include un ponticello BJS per la configurazione basata su hardware, progettato specificamente per isolare il riferimento di terra nei sistemi che utilizzano un riferimento esterno, migliorando la sicurezza elettrica e la compatibilità.
