GE DS200UPLAG1BDA Pannello di alimentazione LAN rivisto con diversa configurazione hardware e jumper e interruttori personalizzabili

Scheda di alimentazione LAN GE DS200UPLAG1BDA

Dettagli del prodotto:

La GE DS200UPLAG1BDA è una scheda di alimentazione LAN essenziale per il gruppo di azionamento del controllo turbina della serie Mark V, distinta come una variante rivista della sua scheda madre, la DS200UPLAG1. Incorpora tre revisioni chiave: due revisioni funzionali (classificate B e D) e una revisione grafica (classificata A), che migliorano le sue prestazioni e la compatibilità all'interno del sistema Mark V. Progettata per soddisfare gli standard industriali GE per il controllo delle turbine, la scheda si basa su un set completo di componenti hardware per fornire alimentazione stabile e abilitare la trasmissione del segnale di controllo, supportando l'affidabilità complessiva delle operazioni delle turbine a gas e a vapore.​

Caratteristiche principali​:
Design del prodotto rivisto: Come versione aggiornata della DS200UPLAG1, include tre revisioni mirate (B, D, A) — due incentrate su miglioramenti funzionali per ottimizzare le prestazioni dell'alimentazione e una revisione grafica per perfezionare il layout della scheda, garantendo una migliore integrazione dei componenti e l'integrità del segnale.​

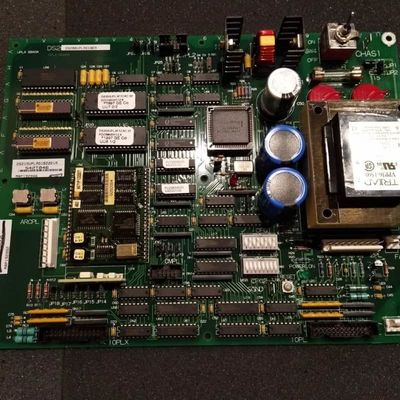

Configurazione hardware diversificata: È dotata di componenti essenziali per la gestione dell'alimentazione e la gestione dei segnali, tra cui due connettori a 26 pin (per la trasmissione del segnale di controllo tramite cavi a nastro con connettori in plastica), 1 fusibile (per la protezione da sovracorrente), 1 interruttore a levetta, 1 pulsante di reset e 1 connettore a 8 pin. Il design del cavo a nastro, con più fili sottili, consente un trasferimento del segnale efficiente e sicuro tra la scheda e altri componenti del sistema.​

Jumper e interruttori personalizzabili: Caratterizzata da 17 jumper e 16 interruttori, la scheda supporta la configurazione specifica del sito. Mentre alcuni sono impostati in fabbrica solo per i test, altri consentono regolazioni in loco per adattare la scheda alle esigenze operative. Una best practice fondamentale durante la sostituzione è replicare le impostazioni dei jumper/interruttori della vecchia scheda per garantire una perfetta integrazione del sistema.​

Numero di prodotto informativo: Nonostante i manuali di istruzioni GE limitati, il numero di parte DS200UPLAG1BDA codifica i dettagli chiave: tipo di assemblaggio normale, luogo di produzione nazionale, identificatore funzionale “UPLA” (in linea con il suo ruolo di alimentazione LAN), classificazione del gruppo 1 della serie Mark V e le tre revisioni specifiche — che fungono da riferimento affidabile per le specifiche hardware.​
