Set PROM Software GE DS200TCCAF1B per Serie Mark V con Circuito di Intervento di Sicurezza Turbina Master e Bobine Relè Ridondanti
| Luogo di origine | noi |
|---|---|
| Marca | GE |
| Numero di modello | DS200TCCBG1B |
| Quantità di ordine minimo | 1pc |
| Prezzo | $2000 |
| Imballaggi particolari | Fabbrica nuova e originale, imballaggio di singoli scatole |
| Tempi di consegna | 5-7 giorni |
| Termini di pagamento | T/t |
| Capacità di alimentazione | 999pcs |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Nome | GE DS200TCCBG1B DS200TCCBG1BED I/O TC2000 MARCHIO DEL SCHEDA DELLA TURBINA GE CONTROLLO | ID prodotto | DS200TCCBG1B |
|---|---|---|---|
| Serie | Mark v | Funzione | Pacchetto di output discreto |
| Profondità/lunghezza della rete del prodotto | 330 mm | Altezza netta del prodotto | 200 mm |
| Larghezza della rete del prodotto | 100 mm | Peso netto del prodotto | 2 kg |
| Garanzia | 1 anno | ||
| Evidenziare | Set PROM Sicurezza Turbina,Set PROM Circuito di Intervento Master,Set PROM Bobine Relè Ridondanti |
||
Descrizione di prodotto

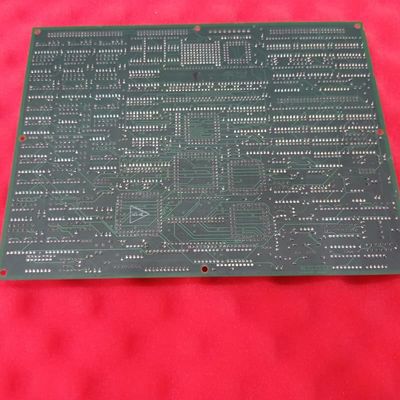

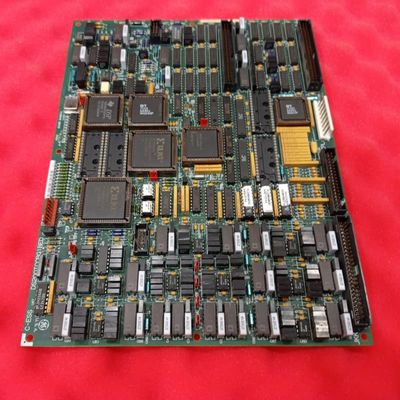

GE DS200TCCAF1B DS200TCCAF1BDF Set PROM Software
Il GE DS200TCCAF1BDF è un set PROM software specializzato sviluppato esclusivamente per la serie Mark V dei sistemi di controllo GE Speedtronic, piattaforme critiche per il funzionamento dei generatori a turbina nei settori della produzione di energia e industriale. Il sistema Mark V, migliorato da questo set PROM, offre accesso immediato alle funzioni di controllo principali, robuste capacità di monitoraggio e funzioni di protezione integrate, tutte progettate per proteggere proattivamente i generatori a turbina da condizioni operative irregolari che potrebbero compromettere la sicurezza o le prestazioni. Fondamentale per la struttura protettiva del Mark V è il Master Trip Circuit, che opera tramite l'interazione coordinata tra i molteplici core del pannello di controllo del sistema. Questo circuito, abilitato dalla logica software del DS200TCCAF1BDF costituisce la spina dorsale della sicurezza della turbina, gestendo i segnali di intervento e garantendo che solo azioni deliberate e convalidate attivino gli arresti, prevenendo interruzioni accidentali e salvaguardando le apparecchiature.
Caratteristiche principali:
Supporto integrale per la sicurezza della turbina e prestazioni ottimali:
Il DS200TCCAF1BDF Set PROM è fondamentale per la capacità del sistema Mark V di dare priorità alla sicurezza e all'efficienza della turbina. Consente al sistema di eseguire protocolli di protezione preprogrammati che contrastano le condizioni irregolari attivando risposte tempestive e controllate. Integrandosi con l'architettura di controllo multi-core del Mark V, il set PROM garantisce una perfetta coordinazione tra gli strumenti di monitoraggio e i meccanismi di protezione, mantenendo il generatore a turbina entro parametri operativi sicuri, mantenendo al contempo prestazioni ottimali.
Configurazione del circuito di intervento principale a due segmenti:
Una caratteristica distintiva abilitata dal DS200TCCAF1BDF è il design a due parti del Master Trip Circuit, composto da segmenti di ingresso e di uscita che lavorano in tandem per fornire una protezione completa della turbina. Il segmento di ingresso gestisce sia gli ingressi di intervento cablati che quelli remoti al Mark V, segnali tipicamente attivati dall'apertura di contatti specifici, e collega questi ingressi alle bobine del relè 4. Il segmento di uscita, nel frattempo, si basa su un bus di protezione a 24 V CC per alimentare componenti critici: relè di intervento primari (PTR), relè di intervento di emergenza (ETR) e relè collegati ai solenoidi di intervento della turbina. Questa struttura segmentata garantisce una gestione chiara e sequenziale dei segnali di intervento, dal rilevamento all'esecuzione.
Bobine di relè ridondanti per una maggiore affidabilità:
La ridondanza è un principio di progettazione fondamentale del Master Trip Circuit, reso possibile dalla logica software del DS200TCCAF1BDF. Il circuito include bobine di relè 4 ridondanti collegate sia ai bus CC positivi che negativi. Questa ridondanza elimina i guasti a punto singolo: se una bobina del relè non funziona correttamente, la bobina ridondante mantiene l'integrità del circuito, prevenendo interventi accidentali della turbina causati da guasti dei componenti. La presenza di contatti ridondanti rafforza ulteriormente la sicurezza, garantendo che le capacità di protezione del sistema rimangano inalterate anche in caso di guasto di singole parti del relè.
Robusto meccanismo di attivazione dell'intervento della turbina:
Per evitare arresti indesiderati, il DS200TCCAF1BDF applica una rigorosa regola di avvio dell'intervento: affinché si verifichi un intervento della turbina, entrambi i relè collegati allo stesso bus CC devono essere diseccitati. Questo requisito di doppia convalida garantisce che gli interventi vengano attivati solo da segnali deliberati e confermati, non da problemi isolati dei componenti o da falsi ingressi. Questo meccanismo bilancia la reattività con la stabilità.
Integrazione perfetta con i segnali di intervento esterni:
Il set PROM consente al Master Trip Circuit di interfacciarsi con i segnali di intervento esterni, espandendo l'ambito di protezione del sistema. Quando viene ricevuto un segnale di intervento esterno, il circuito diseccita sia il circuito di intervento 4 che il circuito dei contatti di voto. Questo, a sua volta, diseccita il bus di protezione a 24 V CC, interrompendo l'alimentazione a PTR, ETR e solenoidi di intervento per avviare un arresto controllato della turbina. Questa integrazione garantisce che il sistema Mark V possa rispondere agli avvisi di sicurezza esterni con la stessa efficacia dei segnali di monitoraggio interni, creando una rete di protezione olistica.
