Scheda I/O Analogica Estesa GE DS200TCQBG1BBA RST per Serie Mark V con Compatibilità Sensori Flessibile e Garanzia 1 Anno

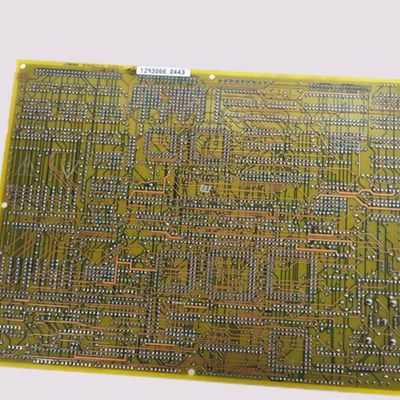

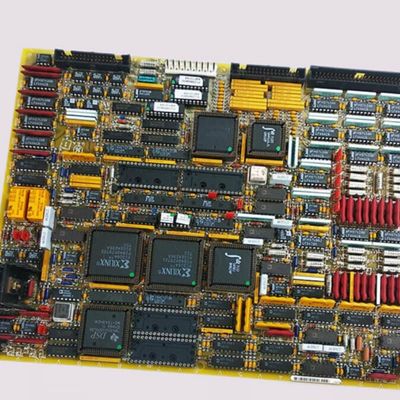

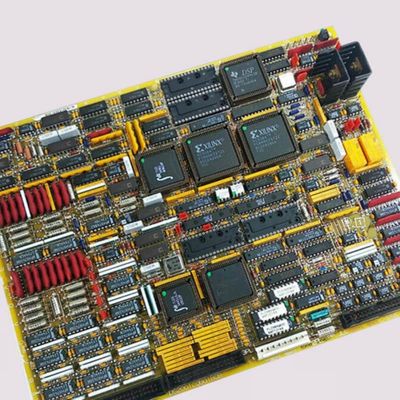

Il GE DS200TCQBG1BBA è una scheda I/O analogica estesa RST progettata per i sistemi di controllo delle turbine a gas della serie Mark V, che funge da scheda multifunzione opzionale per capacità I/O ampliate. Viene installata nei core R, S e T; le applicazioni simplex richiedono solo una scheda nel core R. Utilizzata principalmente nelle configurazioni simplex a vapore e in alcuni sistemi TMR che necessitano di prossimitori, supporta l'integrazione flessibile dei sensori, passando tra trasduttori di prossimità e accelerometri tramite ponticelli hardware e configurazione software. Le sue funzioni principali includono la gestione degli ingressi dei prossimitori, degli ingressi LVDT/LVDR, due uscite milliampere del regolatore e ingressi vibrazioni LM, rendendola un componente vitale per migliorare l'ambito di monitoraggio e controllo del sistema Mark V.

Caratteristiche principali:

Compatibilità sensori flessibile e implementazione specifica per core
La scheda è progettata per l'adattabilità: funziona sia con trasduttori di prossimità che con accelerometri, con ponticelli che impostano la modalità corretta in base al sensore collegato. Si adatta ai core R/S/T, ma semplifica le configurazioni simplex con una singola scheda R-core. Il sistema Mark V, abbinato a questa scheda, può eccitare i sensori di vibrazione dell'accelerometro e scalare i loro segnali di feedback, estendendo le capacità di monitoraggio delle vibrazioni fondamentali per la salute della turbina.

Installazione precisa dell'EPROM e coerenza funzionale
L'installazione degli EPROM richiede l'allineamento del modulo con l'alloggiamento e una pressione decisa per garantire una connessione fisica salda. Una best practice fondamentale è conservare il firmware e la programmazione dei vecchi EPROM, garantendo che la scheda di sostituzione funzioni in modo identico all'originale, evitando discrepanze che potrebbero interrompere la logica di controllo della turbina. Questa coerenza è fondamentale per mantenere l'affidabilità del sistema dopo la sostituzione.

Funzionalità I/O estesa per il controllo della turbina

Oltre alla gestione dei sensori, offre funzioni I/O specializzate: due uscite milliampere del regolatore per il controllo preciso dei dispositivi a valle, ingressi LVDT/LVDR per il monitoraggio della posizione lineare e ingressi vibrazioni prossimitore/LM per il monitoraggio della salute rotazionale/strutturale. Queste funzionalità estendono la capacità del sistema Mark V di raccogliere ed elaborare dati critici della turbina, supportando un controllo più granulare e la manutenzione predittiva.

Dimensioni fisiche definite e design leggero

Con dimensioni di 13,50 x 9,00 x 2,00 e un peso di 1,80 libbre, ha un fattore di forma compatto e leggero. Questo design si adatta perfettamente ai vincoli di spazio del core Mark V, evitando interferenze con altri componenti e garantendo al contempo una facile gestione durante l'installazione e la sostituzione.
