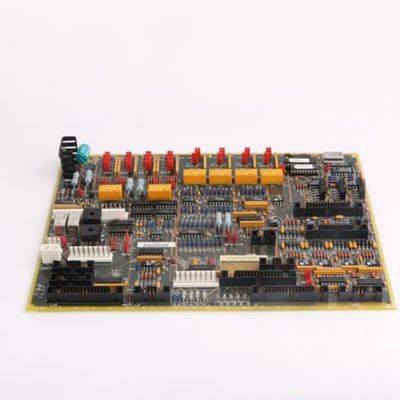

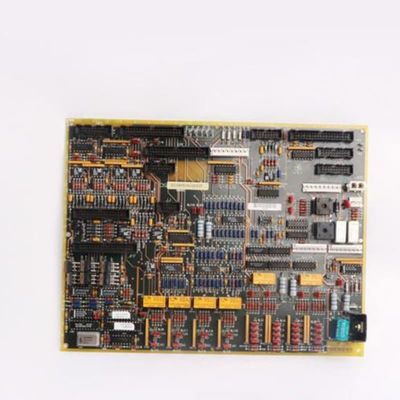

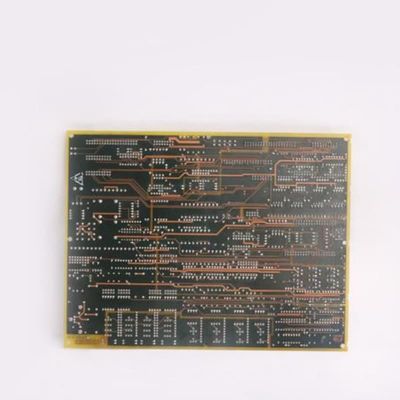

Scheda di espansione IO analogica GE DS200TCQCG1B con elaborazione completa del segnale, peso 2 kg e garanzia di 1 anno

Il GE DS200TCQCG1BFE è una scheda di espansione I/O analogica (TCQC) parte integrante della serie Mark V LM all'interno del sistema di controllo Speedtronic di GE. Migliora la capacità del sistema di elaborare segnali analogici aggiuntivi dalle schede terminali core I/O, gestendo la scalatura, il condizionamento e la distribuzione di dati critici per il funzionamento della turbina. Le funzioni principali includono la fornitura di eccitazione per LVDT/LVDR, la terminazione delle connessioni IONET e l'elaborazione dei segnali del trasduttore di megawatt, scalando questi ultimi prima della trasmissione alla scheda STCA tramite il connettore 19PL. Condiziona anche gli ingressi di frequenza degli impulsi e scambia i segnali del generatore/linea con la scheda STCA tramite il connettore JE, rendendola fondamentale per un controllo della turbina senza interruzioni.

Caratteristiche principali:
Elaborazione e distribuzione completa dei segnali
La scheda eccelle nella gestione di diversi segnali analogici, scala e condiziona gli ingressi del trasduttore di megawatt, i segnali di frequenza degli impulsi e i dati del generatore/linea. Inoltra i segnali elaborati a componenti critici, inviando i dati di velocità/flusso dell'albero alla scheda TCQA tramite JE e i segnali di megawatt alla scheda STCA tramite 19PL. Inoltre, fornisce l'eccitazione per LVDT/LVDR, garantendo un rilevamento accurato della posizione, essenziale per l'azionamento della turbina.

Circuiti di controllo della servovalvola
Circuiti dedicati gestiscono la regolazione della servovalvola, i ponticelli scalano la corrente dalla scheda TCQA alle valvole di posizione, con feedback di riferimento e intervalli di corrente impostati tramite hardware. La scheda integra relè di bloccaggio servo che applicano corrente positiva alle valvole e relè suicidi che mettono a terra i segnali per consentire alle valvole di andare alla posizione di polarizzazione. I relè suicidi si attivano tramite segnali dal CSP instradati attraverso la scheda TCQA, garantendo un funzionamento sicuro e controllato della valvola in condizioni di guasto.

Integrazione IONET e compatibilità del sistema
Ospita la terminazione IONET per core specifici quando è installato l'opzionale 21>, migliorando la comunicazione all'interno del sistema Speedtronic. I suoi connettori standardizzati garantiscono un'interazione senza interruzioni con le schede STCA e TCQA, mantenendo l'integrità del segnale nell'architettura di controllo. Questa integrazione è fondamentale per la sincronizzazione dei sottosistemi della turbina, dai sensori agli attuatori.

Progettata su misura per le esigenze specifiche delle turbine
Concentrandosi sulla velocità dell'albero ad alta pressione, sul flusso di combustibile liquido e sul controllo della servovalvola, parametri vitali per le prestazioni della turbina a gas/vapore, la scheda risponde alle esigenze specifiche del settore. La sua capacità di condizionare e instradare questi segnali con precisione supporta un funzionamento efficiente della turbina, riduce la latenza di risposta e migliora l'affidabilità complessiva del sistema negli ambienti di generazione di energia e industriali.
