GE DS200TCQCG1BGF Analog IO Expander Board con elaborazione completa del segnale 2 kg di peso e 1 anno di garanzia

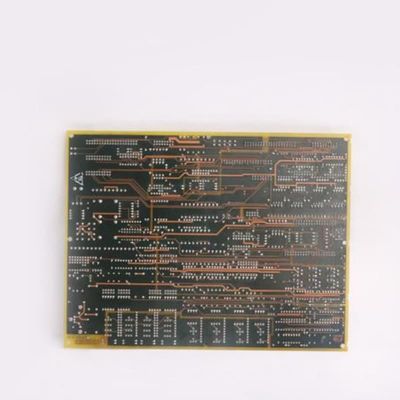

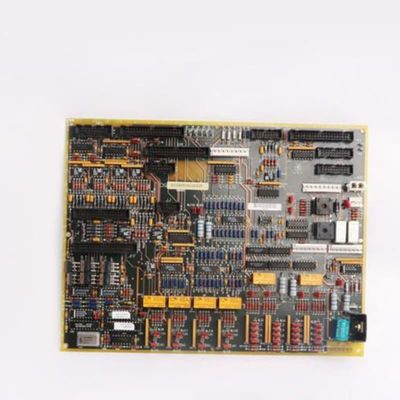

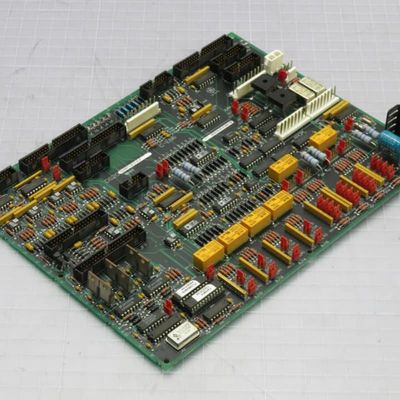

Il GE DS200TCQCG1BGF è una scheda di espansione I/O analogica (TCQC) parte integrante della serie Mark V LM all'interno del sistema di controllo Speedtronic di GE. Migliora la capacità del sistema di elaborare segnali analogici aggiuntivi dalle schede terminali core I/O, gestendo la scalatura, il condizionamento e la distribuzione di dati critici per il funzionamento della turbina. Le funzioni principali includono la fornitura di eccitazione per LVDT/LVDR, la terminazione delle connessioni IONET e l'elaborazione dei segnali del trasduttore di megawatt, scalando questi ultimi prima della trasmissione alla scheda STCA tramite il connettore 19PL. Condiziona anche gli ingressi di frequenza degli impulsi e scambia i segnali del generatore/linea con la scheda STCA tramite il connettore JE, rendendola vitale per un controllo della turbina senza interruzioni.

Caratteristiche principali:
Elaborazione e distribuzione completa dei segnali
La scheda eccelle nella gestione di diversi segnali analogici, scala e condiziona gli ingressi del trasduttore di megawatt, i segnali di frequenza degli impulsi e i dati del generatore/linea. Inoltra i segnali elaborati a componenti critici, inviando i dati di velocità/flusso dell'albero alla scheda TCQA tramite JE e i segnali di megawatt alla scheda STCA tramite 19PL. Inoltre, fornisce l'eccitazione per LVDT/LVDR, garantendo un rilevamento accurato della posizione, essenziale per l'azionamento della turbina.

Circuiti di controllo della servovalvola
Circuiti dedicati gestiscono la regolazione della servovalvola, i ponticelli scalano la corrente dalla scheda TCQA alle valvole di posizione, con feedback di riferimento e intervalli di corrente impostati tramite hardware. La scheda integra relè di bloccaggio servo che applicano corrente positiva alle valvole e relè suicide che mettono a terra i segnali per consentire alle valvole di derivare verso posizioni di polarizzazione. I relè suicide si attivano tramite segnali dal CSP instradati attraverso la scheda TCQA, garantendo un funzionamento sicuro e controllato della valvola in condizioni di guasto.

Integrazione IONET e compatibilità del sistema
Ospita la terminazione IONET per core specifici quando è installato l'opzionale 21>, migliorando la comunicazione all'interno del sistema Speedtronic. I suoi connettori standardizzati garantiscono un'interazione senza interruzioni con le schede STCA e TCQA, mantenendo l'integrità del segnale nell'architettura di controllo. Questa integrazione è fondamentale per la sincronizzazione dei sottosistemi della turbina, dai sensori agli attuatori.

Progettata per esigenze specifiche delle turbine
Concentrandosi sulla velocità dell'albero ad alta pressione, sul flusso di combustibile liquido e sul controllo della servovalvola, parametri vitali per le prestazioni della turbina a gas/vapore, la scheda risponde alle esigenze specifiche del settore. La sua capacità di condizionare e instradare questi segnali con precisione supporta un funzionamento efficiente della turbina, riduce la latenza di risposta e migliora l'affidabilità complessiva del sistema negli ambienti di generazione di energia e industriali.
