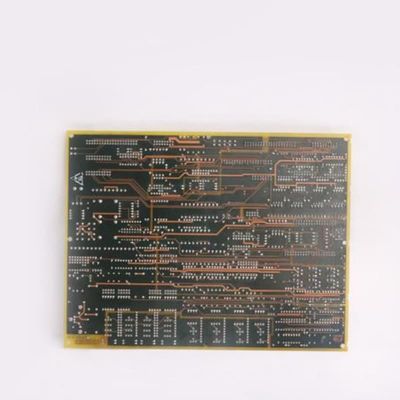

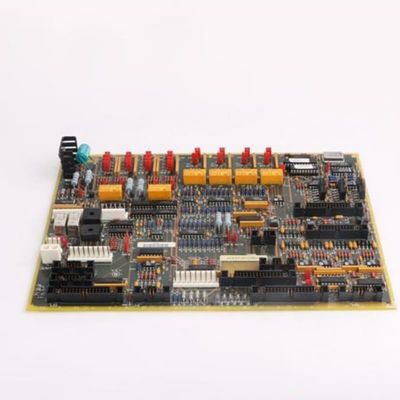

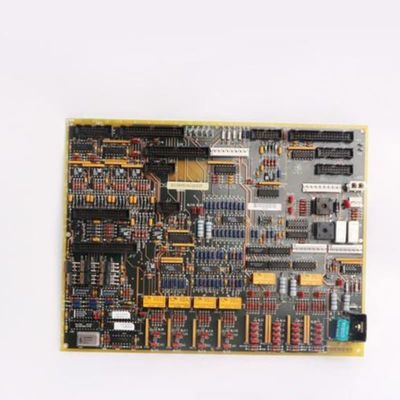

GE DS200TCQCG1BJF Analog IO Expander Board con 200 mm di altezza 100 mm di larghezza e 2 kg di peso per il controllo della turbina

La GEDS200TCQCG1BJFè una scheda di ampliamento IO analogico (TCQC) integrata alla serie Mark V LM all'interno del sistema di controllo Speedtronic di GE.Migliora la capacità del sistema di elaborare segnali analogici aggiuntivi dalle schede terminali I/O di baseLe funzioni chiave includono la fornitura di eccitazione per i LVDT/LVDR, la terminazione delle connessioni IONET,e elaborazione dei segnali dei trasduttori da megawatt, che vengono ridimensionati prima della trasmissione alla scheda STCA tramite il connettore 19PLInoltre condiziona gli ingressi della frequenza di impulso e scambi segnali generatore/linea con la scheda STCA attraverso il connettore JE, rendendolo vitale per il controllo senza soluzione di continuità della turbina.

Caratteristiche chiave:
Processo e distribuzione dei segnali completi
La scheda eccelle nella gestione di diversi segnali analogici, scala e condiziona gli ingressi del trasduttore da megawatt, i segnali di frequenza d'impulso e i dati del generatore / linea.Invia i segnali elaborati ai componenti critici, inviando i dati di velocità/flusso dell'albero alla scheda TCQA tramite JE e i segnali di megawatt alla scheda STCA tramite 19PLInoltre, fornisce eccitazione per i LVDT/LVDR, garantendo un accurato rilevamento della posizione essenziale per l'azionamento della turbina.

Circuito di controllo della servo valvola
Circuiti dedicati gestiscono la regolazione della servo valvola, i saltatori misurano la corrente dalla scheda TCQA alle valvole di posizione, con feedback di riferimento e intervalli di corrente impostati tramite hardware.La scheda integra i relè servo-clamp che applicano corrente positiva alle valvole e i relè suicidi segnali di messa a terra per lasciare che le valvole si spostino in posizioni di biasI relè suicidi si attivano tramite segnali provenienti dal CSP inoltrati attraverso la scheda TCQA, garantendo un funzionamento di valvola sicuro e controllato in caso di guasto.

Integrazione e compatibilità dei sistemi IONET
Ospita la terminazione IONET per i core specifici quando è installato il 21> opzionale, migliorando la comunicazione all'interno del sistema Speedtronic.I suoi connettori standardizzati assicurano un'interazione senza soluzione di continuità con le schede STCA e TCQAQuesta integrazione è fondamentale per la sincronizzazione dei sottosistemi della turbina, dai sensori agli attuatori.

Adattato alle esigenze specifiche delle turbine
Concentrandosi sulla velocità dell'albero ad alta pressione, sul flusso di carburante liquido e sul controllo delle servoventile, i parametri vitali per le prestazioni delle turbine a gas/a vapore, il comitato risponde alle esigenze specifiche del settore.La sua capacità di condizionare e indirizzare questi segnali con precisione favorisce un funzionamento efficiente della turbina, riduce la latenza di risposta e migliora l'affidabilità complessiva del sistema nella generazione di energia e nelle impostazioni industriali.
