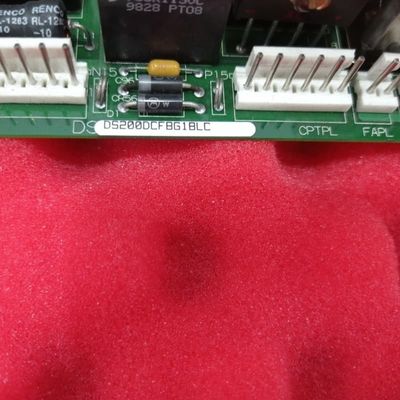

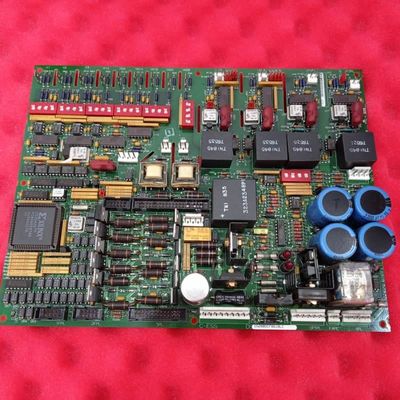

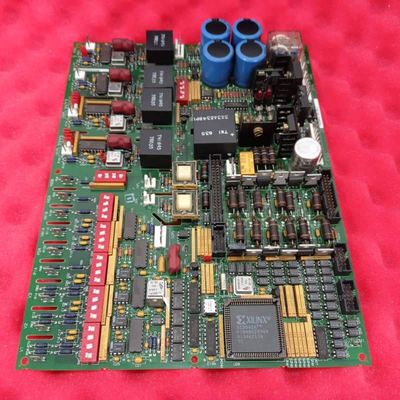

GE DS200DCFBG1B DC Scheda di feedback dell'alimentatore per la serie Mark V con interruttore DIP SW6 e 12 Jumpers

GE DS200DCFBG1B Scheda di Feedback Alimentazione CC

Descrizione del prodotto:

La GE DS200DCFBG1B è una scheda di alimentazione dedicata per la Serie Mark V, progettata per supportare diversi sistemi di turbine tra cui AC2000, CB2000, DC2000, FC2000, ME2000 e EX2000. Il suo ruolo principale è fornire due tipi di alimentazione critici: alimentazione a livello di controllo per la logica di sistema e alimentazione per la ventola dell'involucro per la gestione termica, garantendo il funzionamento stabile degli azionamenti della turbina. Oltre all'erogazione di alimentazione, integra circuiti per il controllo del motore e l'azionamento del generatore SCR, consentendo al contempo la comunicazione con le schede di controllo SDCC/LDCC, rendendola un hub multifunzionale per la gestione dell'alimentazione e dei segnali Mark V.

Caratteristiche principali:
Ampia compatibilità di sistema e fornitura di alimentazione specializzata

Funziona su sei principali sistemi di turbine, con funzionalità su misura per EX2000. A differenza delle alimentazioni di base, divide l'uscita in alimentazione a livello di controllo per l'elettronica sensibile e alimentazione per la ventola dell'involucro per la dissipazione del calore, rispondendo alle doppie esigenze critiche del funzionamento della turbina. Questa versatilità elimina la necessità di più componenti di alimentazione discreti.

Circuiti integrati e comunicazione mirata

Contiene una suite completa di circuiti: alimentatori a livello di controllo, circuiti di corrente di campo/armatura del motore, monitoraggio della corrente di linea CA e circuiti di pilotaggio del generatore SCR. Per la comunicazione con le schede SDCC/LDCC, utilizza un oscillatore controllato in tensione per convertire le tensioni di ingresso in segnali di frequenza inviati tramite connettore 1PL e circuiti amplificatori per il feedback di tensione. L'interruttore DIP SW6 consente agli utenti di scalare attivamente il feedback di tensione del motore, garantendo un preciso allineamento del segnale con le schede di controllo.

Configurazione flessibile e diagnostica chiara

La personalizzazione è abilitata tramite 12 ponticelli (JP) per le opzioni di sistema e 7 interruttori DIP (SW) per la messa a punto. La diagnostica è semplificata con tre indicatori: due LED rossi (CR51 per il regolatore CC FU2, CR55 per il regolatore CC FU3) e una lampada al neon (LT1 per lo stato della linea CA FU1), che forniscono avvisi visivi immediati per problemi di fusibili/regolatori. Cinque punti di prova consentono inoltre il monitoraggio diretto di tensioni, valori dei segnali e stato ACCT, semplificando la risoluzione dei problemi.

Protezione e connettività robuste

Tre fusibili protettivi integrati prevengono interruzioni di corrente dovute a guasti come sovracorrente, proteggendo sia la scheda che i componenti della turbina collegati. Dispone inoltre di 27 connettori totali (18 di tipo a spina, 9 di tipo a spina) per un'interfaccia senza soluzione di continuità con altri prodotti della serie Mark V, garantendo un trasferimento affidabile di segnali e alimentazione attraverso il sistema di controllo della turbina.
