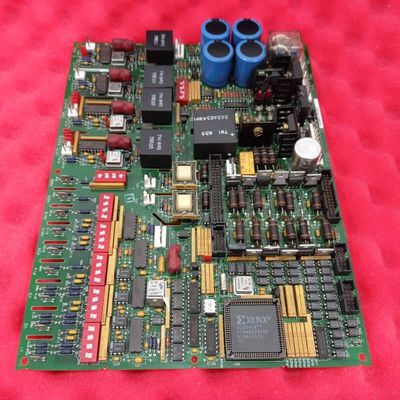

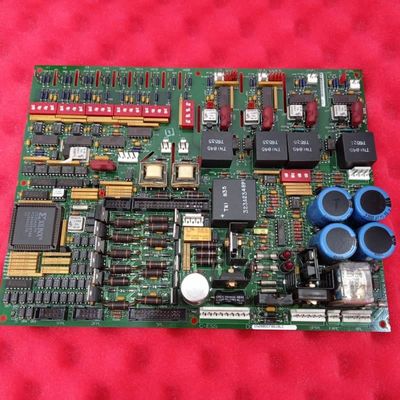

GE DS200DCFBG1B Pannello di feedback di alimentazione a corrente continua con circuiti integrati a doppia funzione di alimentazione e monitoraggio del segnale per il controllo della turbina Mark V

General Electric DS200DCFBG1B Pannello di feedback dell'alimentazione in corrente continua Mark V Board

Descrizione del prodotto:

La GEDS200DCFBG1Bè una scheda di feedback multifunzionale dell'alimentazione, classificata in due categorie come parte della serie di schede Mark V e componente critico per le applicazioni di azionamento IGBT.Essa attinge una potenza di ingresso di 38 VAC/115 VAC dal trasformatore di potenza di controllo (CPT) per fornire due uscite di coreIl sistema di controllo di potenza per l'elettronica di propulsione della turbina e la potenza di 115 VAC per i ventilatori della cabina.e una diagnosi robusta, rendendolo un hub centrale per il Mark V e l'affidabilità del sistema di propulsione.

Caratteristiche chiave:
Fornitura di potenza a doppio ruolo e ampia compatibilità del sistema
Progettato sia per i sistemi di turbine Mark V che per i principali azionamenti IGBT, si adatta a diverse esigenze industriali garantendo prestazioni costanti.Fornisce potenza di livello di controllo e potenza del ventilatore per la gestione termicaIn particolare, i sistemi EX2000 utilizzano la scheda in modo diverso rispetto ad altri azionamenti, evidenziando il suo design flessibile per soddisfare le esigenze di applicazione uniche.

Circuiti integrati per la gestione della potenza e del segnale
Alimentatori a livello di controllo che forniscono una tensione stabile per la logica del sistema;
circuiti di alimentazione del campo motore e circuiti di guida del generatore SCR che consentono l'azionamento del motore;circuiti di monitoraggio della corrente/tensione dell'armatura, della corrente del campo motore,parametri operativi critici per il monitoraggio della corrente di linea e di corrente alternata.
Questi circuiti lavorano in tandem per garantire la stabilità di potenza e la visibilità del segnale in tempo reale, fondamentale per il controllo sicuro della turbina / propulsione.

Comunicazione mirata con le schede di controllo
Esso stabilisce una comunicazione senza interruzioni con le schede di controllo SDCC/LDCC attraverso due meccanismi chiave:
I circuiti di amplificazione trasmettono un feedback analogico della tensione del motore, con l'interruttore DIP SW6 che consente una scalazione/modificazione attiva di questo feedback per allinearlo ai requisiti della scheda di controllo;
Un oscillatore a tensione controllata (VCO) converte le tensioni d'ingresso in segnali di frequenza, inviati alle schede di controllo tramite il connettore 1PL, garantendo un trasferimento di dati accurato e a bassa latenza per la regolazione in tempo reale.

Connettività completa
Dispone di 27 connettori totali - 18 in stile plug, 9 in stile stab per un'interfaccia senza soluzione di continuità con altri prodotti della serie Mark V.Questa estesa connettività garantisce un affidabile trasferimento di potenza e segnale attraverso il sistema di turbina/azionamento, riducendo la complessità dell'integrazione e migliorando la coesione complessiva del sistema.
