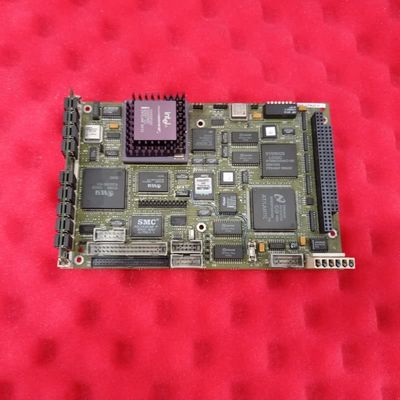

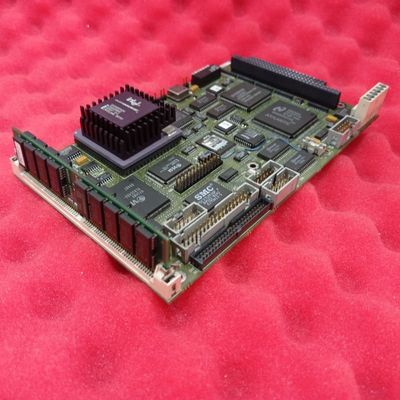

GE DS200UCIAG1ACC UC2000 Motherboard con larghezza di 100 mm, peso di 2 kg e garanzia di 1 anno per i sistemi di controllo della trazione

Dischi madri GE DS200UCIAG1ACC UC2000

Descrizione del prodotto:

La GEDS200UCIAG1ACCè una scheda madre UC2000 critica per il sistema Drive Control di GE, situata esclusivamente sul nucleo R del sistema.funge da nodo centrale per l'integrazione dei principali sottocomponenti: fornisce connettori per il montaggio della scheda figlia della CPU UCPB, della scheda driver senza LAN di PANA ARCNET, fino a due schede GENI e un disco rigido PDAD.utilizza un microprocessore 196 integrato per tradurre i segnali di pressione del carburante dalla scheda TCSA, trasmette poi questi segnali elaborati alla scheda UCPB per essere utilizzati nel software di sequenza di controllo del sistema, collegando i dati dei sensori alla logica operativa.

Caratteristiche chiave:
Integrazione della componente centrale:Il suo ruolo principale è quello di consentire l'assemblaggio modulare del sistema UC2000: ospita connettori per la CPU UCPB (il nucleo di elaborazione del sistema), driver ARCNET per la comunicazione di rete,Schede GENI per I/O ampliateQuesto montaggio centralizzato elimina il cablaggio disgiunto, semplificando l'architettura del sistema e semplificando la manutenzione.

Processo di elaborazione del segnale integrato:Il microprocessore integrato 196 è dedicato alla traduzione dei segnali di pressione del carburante dalla scheda TCSA.ridurre la latenza nell'esecuzione della sequenza di controllo e migliorare l'accuratezza delle operazioni di turbina/propulsore connesse al combustibile.

Hardware minimo, basato sullo scopo:Comprende solo l'hardware essenziale per la funzionalità e la diagnostica: 1 jumper (JP1), 2 punti di prova diagnostici (TP1, TP2) utilizzati per le specifiche di processo,e LED (DNI) il cui stato è definito dal software di processoÈ inoltre dotato di un connettore ventilatore (P14) che fornisce energia a 5V al ventilatore opzionale della scheda UCPB, supportando la gestione termica della scheda figlia della CPU.

Procedura di sostituzione strutturata:La sicurezza e la precisione hanno la priorità nella sua sostituzione: gli utenti devono spegnere l'unità, aprire la porta tramite la vite del pollice medio superiore e prima scollegare le schede/connettori microGENI.Gli interruttori e le pentole della nuova scheda devono corrispondere alle impostazioni della vecchiaLe tavole figlie vengono delicatamente rimosse per proteggere i perni UCIA, e il riassetto si allinea con sei tappi di plastica per posizionamenti sicuri, riducendo al minimo il rischio di danni e garantendo la funzionalità dopo la sostituzione.

R Progettazione specifica del nucleo:Questa progettazione specifica evita problemi di compatibilità comuni alle schede madri generiche.rafforzare l'affidabilità del sistema di controllo della propulsione in applicazioni industriali come le turbine o le unità di propulsione pesanti.
