Scheda backplane VME GE DS200VPBLG1ADD per serie LCI con lunghezza 330mm, larghezza 100mm e altezza 200mm
| Luogo di origine | U.S.A. |
|---|---|
| Marca | GE |
| Certificazione | COO |
| Numero di modello | DS200VPBLG1ADD |
| Quantità di ordine minimo | 1 |
| Prezzo | $4000 |
| Tempi di consegna | 5-7 giorni |
| Termini di pagamento | T/t |
| Capacità di alimentazione | 999 |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Nome | GE DS200VPBLG1ADD VME Backplane Board | ID prodotto | DS200VPBLG1ADD |
|---|---|---|---|
| Serie | Mark v | Profondità/lunghezza della rete del prodotto | 330 mm |
| Larghezza della rete del prodotto | 100 mm | Altezza netta del prodotto | 200 mm |
| Peso netto del prodotto | 2 kg | Garanzia | 1 anno |
| Evidenziare | Scheda backplane VME con lunghezza 330mm,Scheda backplane LCI con larghezza 100mm,GE DS200VPBLG1ADD con altezza 200mm |
||
Descrizione di prodotto

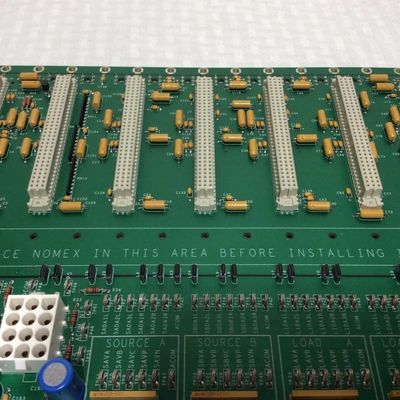

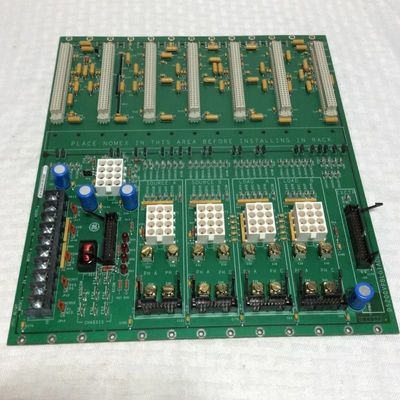

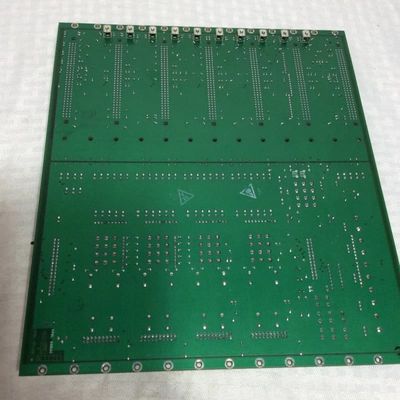

Scheda backplane VME GE DS200VPBLG1ADD
Descrizione del prodotto:
La GE DS200VPBLG1ADD è una scheda backplane VME specializzata, progettata esclusivamente per la serie Load Commutated Inverter (LCI), che funge da hub di connettività principale per le sezioni J2 e J3 del telaio schede dell'apparecchiatura LCI. Il suo ruolo principale è quello di consentire una trasmissione del segnale senza interruzioni, una distribuzione stabile dell'alimentazione e l'integrazione modulare dei componenti LCI critici, rendendola indispensabile per il mantenimento dell'affidabilità e dell'efficienza dei sistemi LCI in applicazioni industriali come azionamenti motore o inverter collegati alla rete.
Una caratteristica distintiva è la sua architettura multistrato, che separa fisicamente i piani di alimentazione analogici e digitali. Questo design riduce al minimo le interferenze elettromagnetiche (EMI) tra i segnali analogici sensibili e i segnali digitali ad alta velocità, preservando l'integrità del segnale e garantendo un'erogazione di potenza costante, fondamentale per un controllo LCI preciso. Ogni slot sul backplane è dotato di condensatori di bypass e componenti di distribuzione dell'alimentazione, stabilizzando ulteriormente la tensione e prevenendo interruzioni delle prestazioni dovute alle fluttuazioni di potenza.
La sezione J2 è progettata per le schede LCI principali, con un layout degli slot strutturato: ospita la scheda di controllo del processore di segnale digitale (DSPC) nello slot J1, una scheda di estensione I/O nello slot J3, schede di distribuzione e stato del gate (FCGD) negli slot J5/J7/J9, una scheda eccitatrice nello slot J11 e due slot di riserva (J12/J13) per l'espansione. Tutti gli slot tranne J1 hanno ID slot cablati sul connettore P2 per una facile identificazione, mentre i segnali del bus digitale terminano alle estremità degli slot per evitare la riflessione del segnale.
La sezione J3 affronta i vincoli di spazio gestendo le connessioni esterne: integra trasformatori di corrente (CT) e le loro resistenze di carico per il monitoraggio della corrente, abilita i collegamenti alle schede di feedback di ridimensionamento della tensione per il feedback di tensione FCGD, gestisce le connessioni di alimentazione del backplane e fornisce connettori a spina per una messa a terra flessibile, migliorando la sicurezza del sistema e riducendo le EMI.
Ottimizzato per i protocolli specifici LCI e i fattori di forma dei componenti, il DS200VPBLG1ADD garantisce una compatibilità senza interruzioni con l'hardware LCI, eliminando i problemi di integrazione e supportando la capacità del sistema di fornire prestazioni costanti e affidabili in ambienti industriali esigenti.
